电线模具是什么？线缆挤出的模芯模套

第一次听到电线模具这个词，十个人里八个会以为是给金属线开槽的拉丝模或者冲模。不是。它说的是线缆挤出机机头里那对模芯和模套——绝缘层和护套是塑料挤出来包上去的，成不成型、包得匀不匀，全看这对小零件。我头一回进挤出车间，看老师傅把一枚亮闪闪的小零件举到灯下转着看内孔，还以为他在挑轴承。

后来才明白那个动作就是验收模具的起手式。一副配歪了的模，轻则壁厚超差整盘线报废，重则偏芯击穿，成品电缆直接过不了检验。这行当里模具钱是小头，调模的手艺和判断才是大头。

电线模具指的是什么？模芯模套各管哪一摊

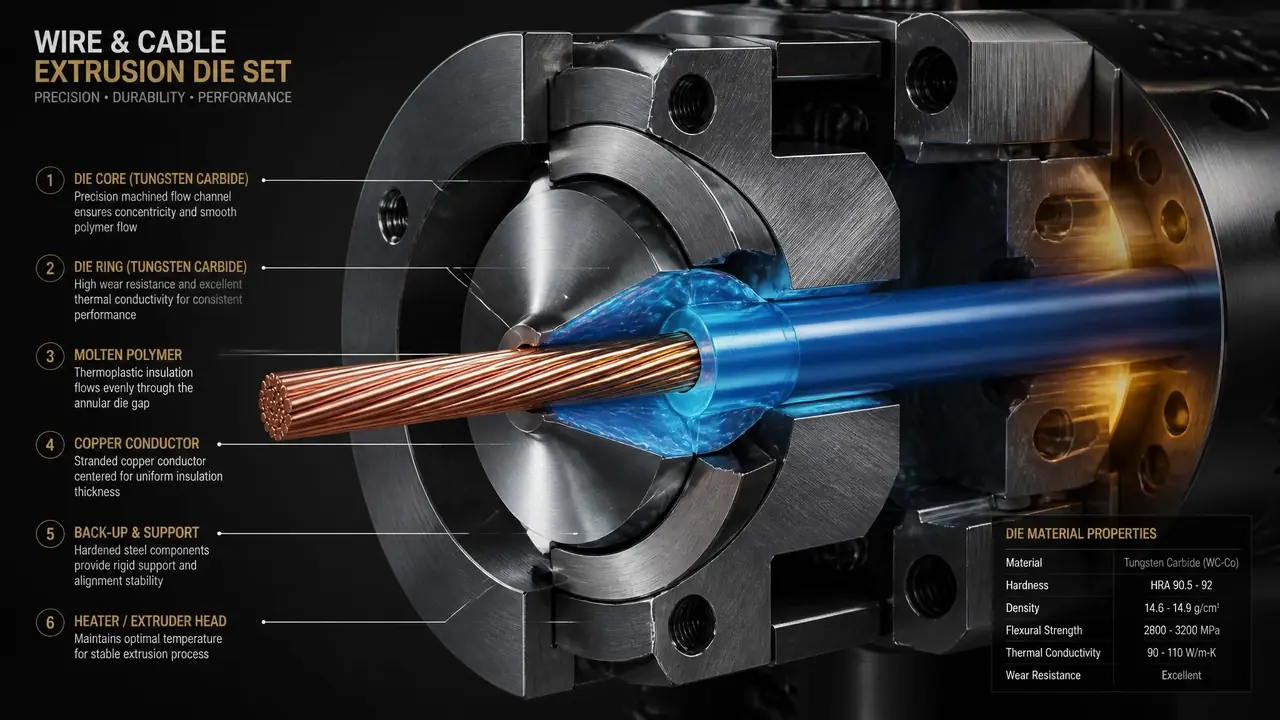

电线模具是线缆挤出生产线机头里模芯与模套的总称：模芯管住线芯并引导胶料，模套决定成品外径，两者之间的配合间隙决定绝缘层厚度。位置别记反——模芯在里，模套在外。模芯是一根带喇叭口的小管，线芯从中间穿过去，胶料在模芯前端汇进来包住线；模套卡在机头最外口，内孔尺寸直接决定成品线的外径。两个件之间那段空隙，就是胶料被压缩、贴紧、定型的全部空间。

按走胶方式分，模芯常见两种结构。挤压式的胶是满腔压出来的，包得紧、绝缘致密，高压线缆基本都用它，代价是对中极其挑剔，偏一点壁厚就不均。管式的胶先成管再拉伸包线，速度快、好调，常规绝缘和护套用得多，但界面贴合度确实比挤压式差一截，这是我两种都跑过之后的感受。

我的倾向很明确：做常规建筑布线，管式省心；一旦碰到耐压要求，再嫌麻烦也得换挤压式，省下来的那点调试时间不值得赌。

配模尺寸怎么定：老手的算法没那么玄

配模的经验算法大致是：模芯内径约等于线芯外径加0.1到0.3毫米，模套内径约为成品外径的1.05倍，上线后按出胶压力和拉伸比再微调。拉伸比是核心参数，行业普遍的做法是常规PVC绝缘取2到3，交联料取2.5到4。拉伸比太小，出线发泡、界面结合差；太大又把胶拉伤，表面发乌。定径带（也叫平直区）别贪长，太长阻力大、易积料，主流做法是按成品外径的十分之一上下取。

前阵子在90挤出机上试过一回：同一副模套，定径带从3毫米磨到1.5毫米，竹节纹出现的间隔从半米一次变成基本看不见，出胶量却跟着涨了，螺杆转速往下调了10转左右才重新稳住。这种事不试不知道，参数表上不会写。

调偏芯别上来就大动。模头那圈调整螺栓，每次拧四分之一圈，等两三分钟热平衡回来再测壁厚，八个等分点全量一遍。急性子一把拧半圈，大概率调过头，来回震荡半小时。夏天车间温度高，机头热平衡会比冬天慢一两分钟，别按老节奏掐表。还有个容易忽略的件——定径套。出了模套线还没定型，进水槽之前全靠它撑住外径，内壁磨花了，线径波动先从它开始，不少人调半天模，不知道是它老了。

材料与加工：好模芯是磨和抛出来的

模芯模套主流材料是硬质合金和Cr12MoV、H13一类模具钢：钨钢耐磨寿命长，适合大批量跑同一规格；模具钢好加工好改，小批量换规格频繁的厂用钢模更划算。我们车间钢模用得更多，一年下来算总账反而省。材料的差别还不是全部，真正的分水岭在加工。

内孔加工绕不开慢走丝线切割，切完再研磨、抛光，车铣磨线割这套活儿在挤出模上一样不缺，具体可以看这篇车铣磨线割五大工艺对比。内孔粗糙度要做Ra 0.2上下，方向必须顺着胶流。横向划痕肉眼凑近都看不清，上线就挂料，出线表面拉出一道道细槽。

抛光这步讲究慢工，跟镜面抛光一个路数，等级怎么分、缺陷怎么避，这篇模具镜面抛光全流程里写得更细。验收的时候拿手指伸不进的小规格模芯，就用牙签缠脱脂棉蘸煤油捅一遍内孔，拉出来棉絮起毛起丝的，说明孔里还有毛刺，直接退。
买模的时候多问一句定径带是手工研的还是机磨的。手工研的贵些，但顺纹度好，跑护套料不容易挂；机磨的便宜，跑量大、规格固定的产线用足够。别听销售吹材质，材质再好，内孔处理不到位照样出废线。

回到开头那个画面。老师傅把模芯举到灯下转着看，看的不是玄学，是内孔有没有横向痕、喇叭口过渡圆不圆滑。你下次验收模具也可以先做这一步：对光转一圈，再看定径带是不是顺纹，几十秒，能筛掉大半低质货。

常见问题

电线模具和注塑模具有什么区别？

结构逻辑完全不同。注塑模具是闭合的型腔，塑料在腔里成型定型；挤出模具是开口的，塑料被连续推出形状，离开模口还要靠定径和冷却继续定型。所以挤出模没有顶针、水路那一套，体积小得多，但配模和控温的功夫一点不比注塑浅。

出线表面有疙瘩，先查模具还是先查温度？

多数时候先查温度和过滤网。料温低了塑化不全，网破了杂质穿过去，都会顶出疙瘩料，这两样排查不花钱。模具磨损出的疤一般是规律性的、位置固定，把两类分开看，就不至于冤枉一副好模。

模芯内孔能用砂纸顺手抛一下吗？

应急可以，别当常规手段。目数从600往上走，蘸油顺一个方向拖，绝对不能打横。手劲一重孔径就超差，配模全乱，越抛越配不上。正式返修还是交给有内圆磨的厂家。

管式模芯做护套，界面不牢怎么办？

先加大拉伸比，把管状胶拉薄压实；再看模芯前嘴到模套口的距离，行话叫嘴距，收近一点贴合度马上变。还不行就退回挤压式，护套比绝缘厚，慢是慢点，保险。
