模具标准件有哪些？导柱顶针弹簧的采购要点

模具标准件这四个字，在采购新人嘴里是"螺丝弹簧那点小事"，在老钳工嘴里是"模具的关节"。一套注塑模打开，导柱、导套、顶针、司筒、弹簧、螺钉加起来几十上百个，单价从几块到一百出头，听着都不贵。可模具半夜趴窝，十次有七八次是这些小东西先出的事。我的态度开头就摆明：标准件的钱可以精打细算，杂牌货一分都别省。

有实际教训撑腰。去年夏天车间一副家电外壳模，量产到第三天，一根蓝色弹簧断成三截，其中一截掉进型腔，压出四百多件带印子的次品才被发现。事后一查，弹簧是图便宜在市场摊位上配的，没牌、没硬度报告，什么都追不到。那天停机加返工，赔进去的钱够把全模弹簧换三遍原厂的。从那以后车间定了规矩：标准件只走两条路，原厂目录商，或者知根知底的本地行。

模具标准件到底指哪些东西

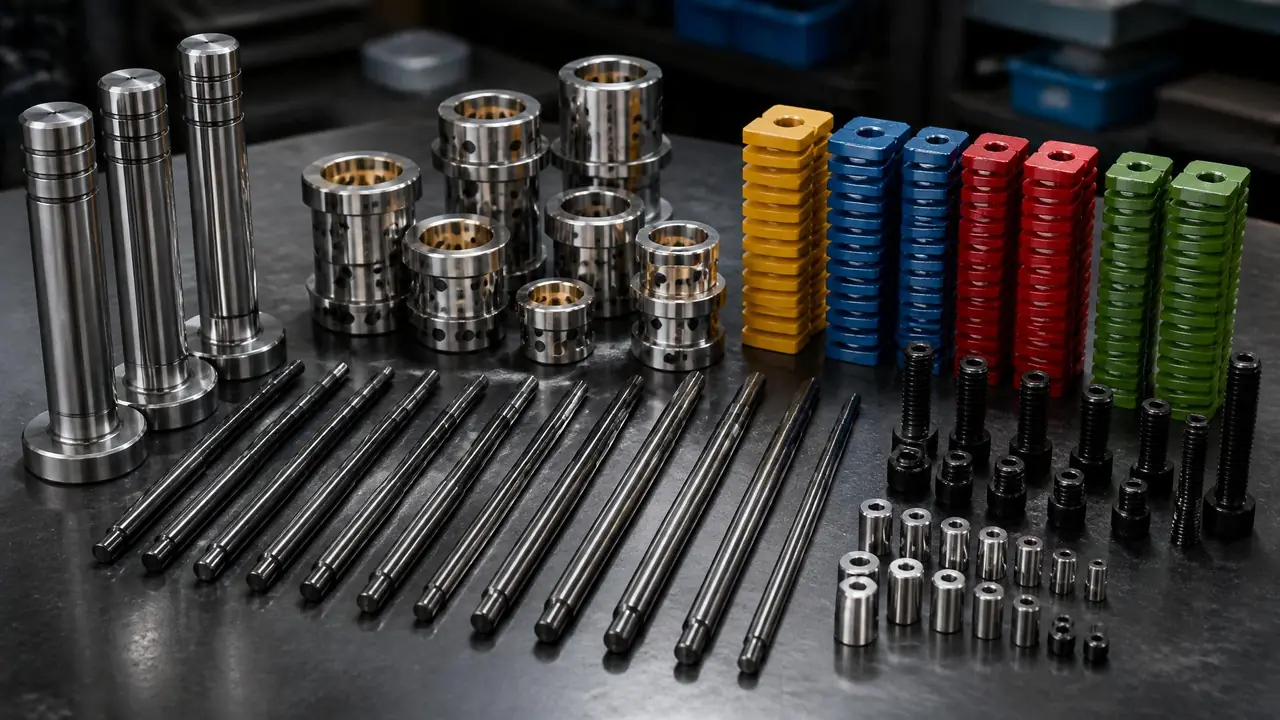

模具标准件指模具上通用化、可互换的基础配件，核心分四类：导向件、顶出件、弹性件、紧固定位件，行业普遍对标HASCO、DME和米思米图号。分四类说更清楚。导向件最常见的是导柱和导套，管合模时对准位置。顶出件管把成品从型腔里推出来，包括圆顶针、有托顶针、扁顶针、司筒，碰到倒扣还要上斜顶。弹性件就是矩形弹簧和氮气弹簧，负责回程、限位、顶针板复位。紧固定位件最杂：内六角螺钉、定位圈、浇口套、支撑柱、垃圾钉、边锁、日期章、计数器，少一个都别想顺利试模。

这些件在模具上装在哪，刚入行的可以先过一遍模具结构图解，脑子里有立体图，报型号不容易报错。为什么叫"标准"？因为这些件早就系列化了，Φ6顶针、Φ25导柱，报个图号全国都能配货。坑恰恰也在这——标准化的是尺寸，不是质量。同一个图号，氮化层做没做到位，寿命能差出几倍。

导柱导套：最不该省钱的搭档

导柱材质认SUJ2轴承钢或渗碳20钢，整体淬火硬度HRC58到62；导柱导套间隙大了精度塌、小了易烧死，装模前空合一次确认。导柱是整套模的脊梁，四根里有一根出问题，产品立刻披锋、错位。它平时不显眼，一坏就是大事。

我拿卡尺量过一副用了三年的旧模导柱，Φ25的公称直径，磨损到24.97还在硬撑，合模错位0.05毫米左右，产品披锋厚得能用手撕。换新导柱连工带料两百多块，半小时装完。这笔账不难算。更麻烦的是烧死：缺油干磨，导柱表面拉出沟槽，导套跟着报废，得整套换。保养的时候别抠那点锂基脂，每次挤一点，比换一对导柱便宜太多。

顶针和弹簧：单价最低，断起来最贵

顶针首选SKD61氮化料，表面硬度HV900以上，配合间隙留0.01到0.02毫米；细长杆直接上有托款，贵三成左右，但断在模腔里抠一次的工时够买一整盒。顶针是最容易被人忽视的部件，也最容易惹祸。价格方面，Φ6乘150的氮化顶针，国产大牌十几块一根，杂牌七八块也卖，差价看着不起眼。

可杂牌顶针氮化层薄，打几万模次表面就拉毛，产品顶白、粘模，抛一次型腔的功夫比差价贵十倍。车间现在固定用一家SKD61料，氮化硬度报告随货走，一根一码能追。扁顶针用在薄壁位防转动，司筒推螺柱部位，倒扣则靠斜顶——斜顶的门道更多，之前专门写过模具斜顶详解，这里不展开。

补一句顶针烧死的处理。多半是间隙不对或模温过高，硬撬会把型腔撬花。渗透剂泡一夜再顶出来，实在不行上电火花烧蚀取断针，最后修型腔。急不得。

弹簧看颜色，这是最快的一把尺子。矩形弹簧按行业惯例分负荷等级：黄色轻、蓝色中、红色重、绿色超重，同一压缩量下负荷逐级往上翻。压缩量别打满，这是弹簧的命门，轻负荷的黄色留到一半左右，重负荷的红色打三成上下就得收手，寿命差一倍不止。氮气弹簧一支几百到上千，贵不少，但压力稳、行程长，大模值得上。开头那根断簧的教训之后，我们把换弹簧写进了保养台账：一模一套全换，谁买的、哪批货，断了能追到人。

弹簧只是易损件之一，整套模怎么从动不动崩模做到正常报废，模具寿命延长实战手册那篇记了一本账，可以对着看。

标准件怎么买才不踩坑

采购认死三条：报型号用HASCO、DME或米思米图号，比报尺寸快且不易错；材质单和硬度报告随货要；关键件固定一家供应商，别谁便宜买谁。三条看着朴素，每一条都是踩出来的。渠道我长期用过三种，实话是有明显偏向的。

目录商确实比别处贵一截，但我用下来省心，图号报过去错不了，出问题一个电话有人管，这份钱花得值。本地行是救命用的，急件当天到，质量得自己盯。1688只敢用在试模件和不要紧的位置，便宜是真便宜，风险也是真风险。

验货就三个动作：看包装标码对不对图号，卡尺量直径和长度，有条件拿硬度计打一下表面。氮化层现场查不出来，就直接要报告，拿不出的货再便宜也退。别嫌麻烦，这十分钟的活能挡掉八成扯皮。

回到开头那副家电外壳模。换上原厂弹簧和氮化顶针之后，到现在跑了十几万模次，标准件零故障。标准件采购没有高深的东西，认材质、留间隙、不贪便宜，三句话人人会讲，难的是每一单都照做。下次开模，先别急着谈钢料价，把标准件清单过一遍，那里面的坑比钢料多。

常见问题

模具标准件占整套模具成本多少？

不算高。注塑模里标准件加起来一般占总价的百分之五到十上下，大头还是钢料和加工费。但维修停机造成的损失远超这个比例，账不能只看采购价。

顶针断在模腔里怎么办？

别硬撬。先停机确认安全，用渗透剂泡一夜，再用黄铜棒轻轻敲出来，实在不行上电火花烧蚀取断针，最后修型腔。平时细长杆上有托顶针，就是防这个的。

国产和进口标准件差距大吗？

常规件差距不大，米思米国产线的顶针弹簧我们用着和进口款没拉开距离。精密导向件和氮气弹簧还是进口或一线合资稳一些，价格贵一到两倍，看模具档次决定。

标准件备件要备多少？

易损件按模备：顶针按型号多备两三成，弹簧备整模一套的量，导柱不常备但要知道哪家有现货。急件停机一天损失几千块，备件柜的成本几个月就回本。
