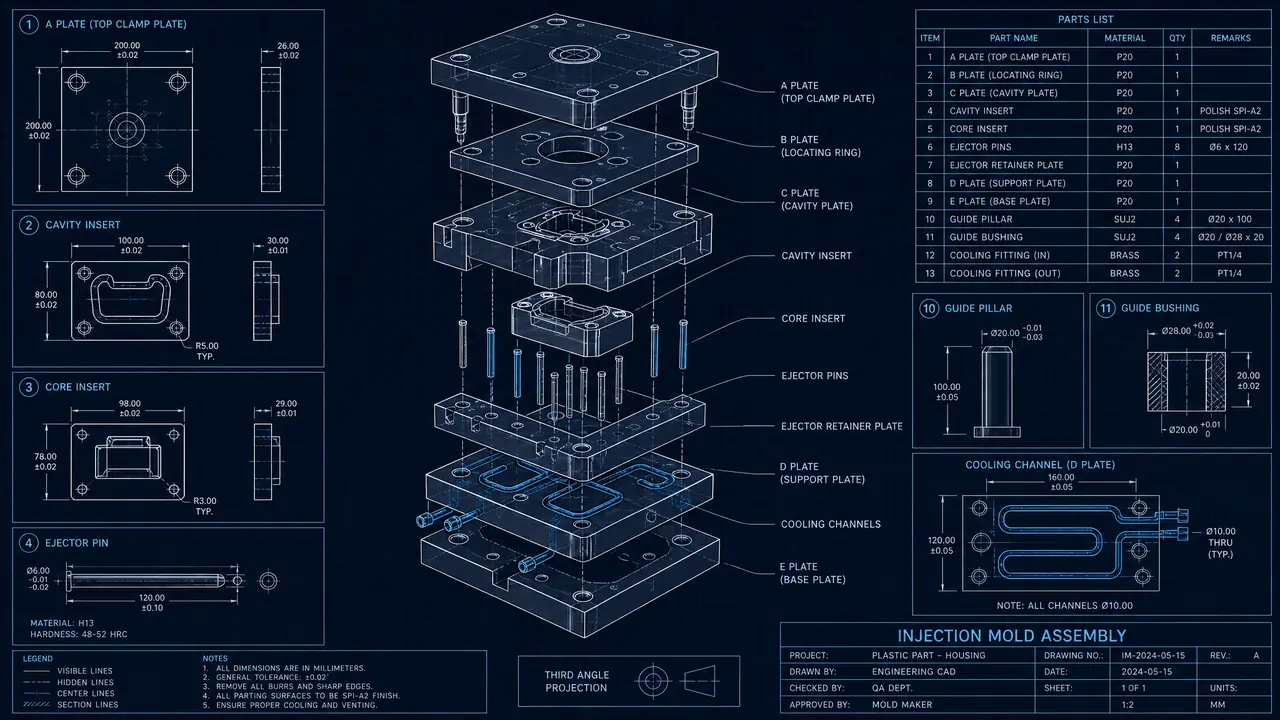

注塑模具图纸要出哪些？装配到零件

上周有个刚入行的读者在后台问我：注塑模具图纸到底要出哪些？他3D分模都做完了，车间师傅还追着要装配图、零件图、顶针位图，他一脸懵，分不清哪些是必须出的，哪些只是厂里的习惯动作。我的判断很直接：3D模型是给机器看的，2D图纸是给人看的，每张图背后都压着一个交接环节，缺一张，责任就悬空一张。

出图顺序跟着项目走。报价阶段先出排位简图和DFM报告，客户确认方案后画装配图，装配图定了结构，再拆成型零件图，顶针位图、运水图、电极图这些加工配套图跟着零件图走。每张图对应一个节点，倒着来容易整包返工。设计流程的全貌，之前写过一篇注塑模具设计从产品分析到模具图纸的标准化流程，基础不牢的可以先补那篇，再看这篇顺得多。

这篇就按装配到零件的顺序，把一套注塑模具图纸从清单、画法到标注习惯捋一遍，都是我这些年画图跟模攒下来的实操细节。

一套注塑模的图纸清单：五类图打底

一套常规注塑模具至少出五类图：装配图、成型零件图、顶针位图、运水图、电极图。复杂模再加滑块斜顶零件图和热流道接线图。图纸清单在装配图定稿时就该锁死，边做边补，补一张漏一张。

报价阶段严格说还不算图纸，是排位简图加DFM，目的是把分型面、腔数、进胶方式这些大方向和客户对齐。真正进设计，第一张正式图就是装配图，装配图锁住结构，后面所有零件图才有依据。五类图各自给谁用、标什么，我列成一张表：

这张表是底数。热流道模要多一张接线图和分流板定位图，双色模要把两次注射的浇注系统分开标注。别嫌图纸多，每张图都有人排着队等它开工，少一张，那个人就停下来打电话问你。

装配图是总纲：四件事标不清楚，后面全扯皮

装配图必须交代清楚结构剖视、外形和闭合高度、零件明细表、水路顶针排气位置。它是画给项目、钳工和客户看的总契约，不是画给机床的，看得懂动作比线条漂亮重要得多。

剖视图至少给两个方向，动模定模各一个，开模顺序、先复位机构、滑块动作空间都要能从剖视里读出来。外形尺寸和闭合高度要跟注塑机对上：容模量、定位圈直径、顶出行程，这三个数我习惯直接写在装配图右下角的技术要求里，客户核机型不用翻别的文件。

明细表是装配图的灵魂。每个零件一个料号，材质和热处理跟到底。模架按GB/T 12555标准选，导柱导套、开闭器、撑头、限位块，一样都不能漏。装配图上每个零件装在哪、干什么用，得自己先门清，结构常识不扎实的，注塑模具结构基本常识那篇拆得细，对着补一遍再画装配图，思路会清楚很多。

排气也算装配图的事。分型面上的排气槽深度，PP料0.02-0.03mm，PC料放0.04mm左右，标在剖视图上，钳工配分型面才知道留多薄。装配图画崩的项目，多半是分型面先定错了，碰穿插穿怎么留、曲面分型怎么避让，模具分型面那篇讲得透，装配图动笔之前值得翻一遍。

零件图只出成型件和要加工的件，公差标在配合面上

型腔、型芯、镶件、滑块、斜顶必须出零件图，模板和标准件用模架厂图纸就行。公差往配合面上标：顶针孔、导柱孔按0.01mm量级，成型尺寸按产品公差收紧一半左右。

所有零件都出图是浪费，模板开框这类跟着模架走就行。真正要自己画的，是跟塑料接触的成型件和有配合动作的件。每张零件图右下角给基准角，三面基准，加工和检测才有统一的起点——这个细节没人教，全是配过模的人才长出来的习惯。

公差的分寸感是零件图的功夫。成型尺寸按产品公差的一半到三分之一收紧，前提是收缩率写明且稳定；配合面单边0.01-0.02mm是常态；其余尺寸走GB/T 1804的m级自由公差。别全图严公差，加工报价直接翻一倍，车间还未必领情。

说一个我付过学费的案例。一套化妆品瓶盖模，零件图技术要求里漏了热处理硬度，供应商按默认牌号做型腔，量产的是加玻纤的PP，五万模之后成型面压伤，飞边0.05mm，停机返修一周。从那以后我的零件图技术要求固定四行：材质牌号、热处理硬度、收缩率、未注公差等级。结构上的防错思路，模具结构设计的几个关键点那篇写过，零件图上的材质硬度，其实是同一件事在纸面上的延伸。

3D都能直接编程了，2D图纸还需要吗？

3D管加工，2D管责任。CNC确实可以直接吃3D，但公差、配合、材质、改模记录，仍然只有2D图纸能承载。装配图和成型零件图永远不能省，其余图纸按厂里工序取舍。

确实有厂一路3D到底，编程直接在NX里做，2D只剩一张装配图应付客户验收。小结构模这么干能跑，顶针上百支的精密模我不敢：数顶针、对坐标、查间隙，顶针位图到今天仍是最稳的交接工具，屏幕量不出纸面的那种确定性。

改模升版是2D绕不开的另一个理由。T1试模发现飞边，改模尺寸要标进图里、升版本号、旧图收回。我吃过亏：一套收纳盒模试模后飞边，修模师傅按口头交底把分型面磨掉0.03mm，图纸没升版，隔一周另一个师傅装模按旧图尺寸复核，觉得不对又垫了回去，飞边照旧，白修一轮。从那以后我厂里立了规矩：没有升版图，不动钢。

我的出图自检清单，每次出完图过一遍：闭合高度和机型匹配、顶针规格数量跟明细表对得上、水路接头不撞吊环和拼缝、每张零件图有基准角和四行技术要求、版本号和日期已更新。清单不玄乎，一条就是一次翻车记录。

回到开头那位读者。我给他列了张五类图的清单，他隔天回了一句：原来图纸是拿来分责任的，不是拿来交作业的。这句话比不少教材都到位。注塑模具图纸出全、出清楚，试模时每个问题都能定位到人，这就是出图这件事全部的意义。

常见问题

注塑模具图纸用什么软件出？

主流是UG（NX）分模出3D，AutoCAD出2D标注，也有一批厂用SolidWorks。软件不是重点，重点是标注习惯统一：同一个厂里顶针、水路、公差的标法前后一致，换个人接手也看得懂。

装配图和零件图先出哪个？

先装配后零件，顺序不能反。装配图是结构确认的节点，客户和项目点头了再拆零件图。反过来做，零件画完结构一改，整包作废。

零件图的公差标多严合适？

配合面严，非配合面松。顶针孔、导柱孔这类配合位置按0.01-0.02mm量级标，成型尺寸按产品公差收紧一半左右，其余走GB/T 1804的m级自由公差。全图严公差，等于替加工费买单。

收缩率要写在图纸上吗？

要，装配图和零件图都要写。装配图技术要求里写整体收缩率，零件图的成型尺寸按这个收缩率放大标注。改模时两处对不上，就是扯皮的源头。

试模后改模要重新出图吗？

必须升版。改动尺寸标进对应的零件图和装配图，版本号递增，旧版全部收回作废。口头改图省的是十分钟，赔的可能是下一轮试模。
