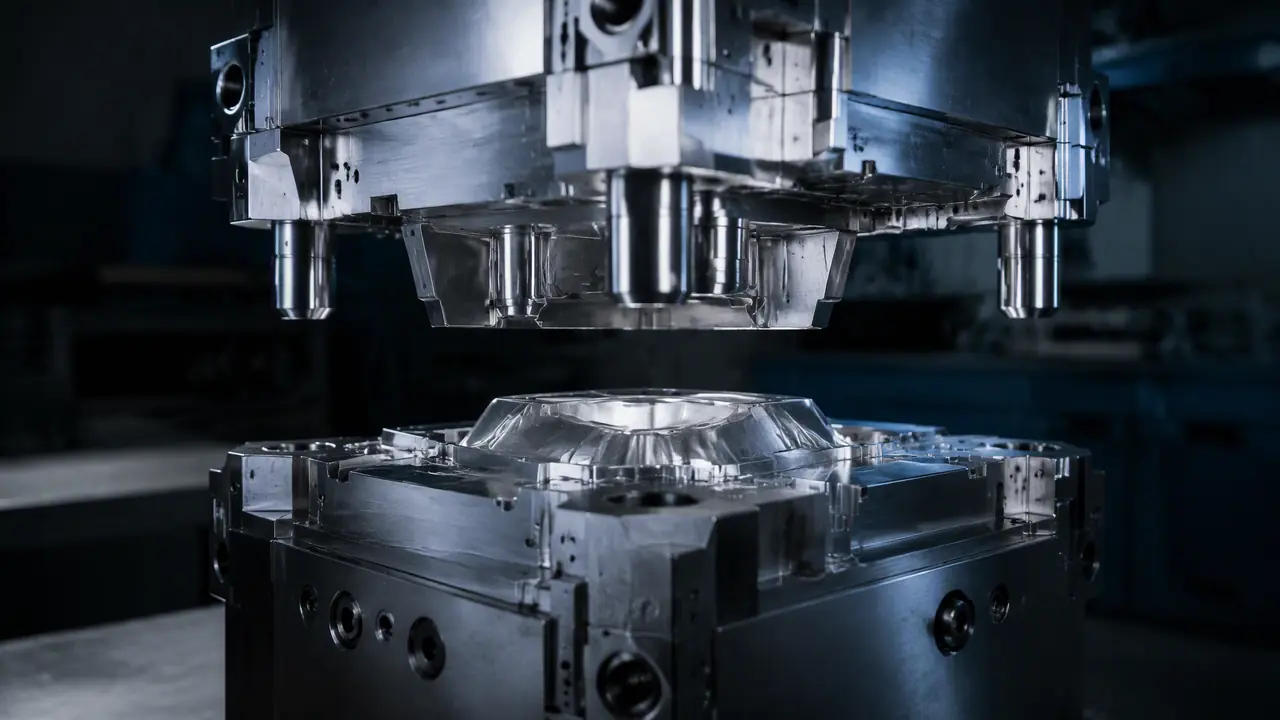

模具分模怎么做不返工？分型面选择、碰穿插穿和分不开的排查
这事儿得拆开说：模具分模不是软件操作，是先把分型面、碰穿插穿、枕位这些分胶位置想清楚，再动鼠标拆型芯型腔。面选得对，分模十分钟完事；选得歪，画一个星期照样分不开，试模还冒飞边，改模的钱最后还是自己掏。
上个月带徒弟拆一套香薰机外壳模，这小子上来就在UG里拉分型线，拉了两天，型芯型腔愣是切不开，急得直挠头。我接过来十分钟就看明白了，毛病不在软件，是他动鼠标之前压根没琢磨分型面该往哪儿走。模具分模这活儿，八成功夫花在动手之前：面选哪儿、碰穿插穿怎么分、拐角要不要做枕位，这三件事想透了，拆模就是顺手的事。
说实话，我在设计部干了十五年，见过太多新人栽在这一步。软件操作一周就能上手，可分型面背后那点门道——封胶、避空、强度、外观夹线——全是拿返工喂出来的经验。这篇我就按真实项目的顺序，把这套东西摊开讲一遍。
分型面选对了，分模就成了一半
分型面优先取产品最大轮廓处，平面优于曲面，外观面能避就避，还要留够封胶距离和加工余量，这四条铁律定下来再开软件。为什么强调最大轮廓？因为型芯型腔要在这儿"翻边"，面取小了，两半钢料咬不住胶，飞边全从这儿冒。
先说最大轮廓这条。产品是个碗，分型面就取碗口；产品带法兰边，分型面就顺着法兰边外沿走。我见过有同行为了省钢料把分型面往里收，结果侧壁封胶不够，T1试模四周全是0.2毫米厚的飞边，钳工修了一个星期才交得出去。
平面优先也好理解。平面好加工，磨床磨一刀就平，合模贴得实。曲面分型不是不能用，可CNC铣完还得钳工研配，一套模多花两三天工时。产品本身要求曲面分型的，那没办法；能平能曲的时候，我永远站平面这边，不为别的，就为省那两三天。
外观面这条要单独念叨。分型线压在外观面上，产品就留一条夹线，后工序抛光都救不回来。做外观件，我习惯把分型线压到背面或者底部；客户对夹线位置有要求的，报价前就把话说死，省得试模后再扯皮。
拔模角也在这步一起看。ABS件侧壁一般给0.5到1度，深腔件给到1.5到2度，角度不够，分模的时候两面会重叠。分型面选择的五条原则，我在ug模具分模怎么上手那篇里摆得更细，这儿不重复展开。
碰穿、插穿、枕位，三处特殊分型别搞混
碰穿是平面对平贴死、靠注塑压力封胶，插穿是斜面对斜面、靠三到五度斜度锁胶，枕位是分型面顺着拐角延伸出来的过渡平台。三个词天天挂在嘴边，真用起来搞混的不少。
先上一张表，一眼看清。
| 做法 | 结构特点 | 主要风险 | 我常用的参数 |
|---|---|---|---|
| 碰穿 | 两块钢料平面对压 | 面不贴实就冒飞边 | 封胶位单边留5到8毫米 |
| 插穿 | 斜面对斜面互插 | 角度小了崩口、压伤 | 斜度3到5度 |
| 枕位 | 分型面顺拐角延伸平台 | 高低差处藏飞边 | 延伸宽度3到5毫米起 |
碰穿用在内孔上最多。产品上有个孔，型芯顶面和型腔底面平着对碰，中间那块面贴死，胶就钻不进去。有个细节：碰穿面别整面贴死，中间避空、四周留封胶带，不然钳工研配累死也对不平，这是模房老师傅教我的第一课。
插穿多用在侧壁孔和台阶位。上上个月一套咖啡机水箱模，插穿位原设计只给了1.5度斜度，试模第三天就被压出毛边，钳工烧焊补了两回，最后改到4度才消停。这一改一停，客户多掏一万多。打那以后我的底线是插穿不低于3度，钢料硬的可以放到5度。
枕位最容易被新人忽略。产品侧壁有个卡扣槽正好跨过分型线，分型面没法平着走，就顺着槽边做一小块台子把胶位枕起来，这块台子就是枕位。枕位顶面其实也是个小碰穿或者小插穿，延伸宽度给到5毫米左右，太窄了钢料没强度，打几万模次就压塌。碰穿插穿这些做法的来龙去脉，模具分型面怎么选那篇写得比我这儿细，可以对照着看。
分模分不开，十有八九逃不出这三个原因
分不开先查三样：产品有负角、分型面没封闭、缩水率设错，按这个顺序排下去，九成卡壳当场就能定位。别急着怪软件，挨个对一遍。
第一是负角。拔模角没做够，甚至做反了，型芯面跟型腔面在空间里交叉重叠，软件切不动是正常的，它也不知道该归谁。自查办法简单，分析菜单里跑一遍拔模分析，负角区直接标红，改完再分。我要求组里每个人分模前必跑这一步，五分钟的事，能省半天。
第二是分型面没封闭。产品面上有小破面、细缝隙，或者拉伸出来的分型片体有碎面没缝合成整体，切的时候刀路就从缝里漏过去。我的习惯是分型面缝完先查边界，公差收到0.01毫米再过一遍，有红点就补面，别糊弄过去。
第三是缩水率没设或者设错。这个坑我自己踩过。前几年赶一套收纳盒模，PP料，缩水率该按1.5%放，赶工期脑子一糊按ABS的0.5%设了，型芯型腔倒是顺利分开了，T1试模盖子死活扣不上，整套型芯回炉重做，前前后后赔了四万多。打那以后，我开工第一件事就是把缩水率写在组立图右上角，让人复核签字。
对了，还有个小众原因提一嘴：产品转角R太小，面片切出来全是碎面，缝都缝不动。碰到这种，让客户放大R角，或者自己顺面的时候手动过渡一下，别硬啃。
再说回开头那个徒弟。我把他的分型面重新走了一遍，碰穿挪到产品内侧，插穿改成4度，卡扣位顺着加了5毫米枕台，他照着拆，一个下午就分出来了，第二天还跟我显摆。分模这活儿真不难，难的是动手前那一遍琢磨。你下次卡住的时候，先别摔鼠标，回头看看面是怎么选的。
常见问题
模具分模前一定要先设缩水率吗？
要，而且要放在第一步。缩水率决定型腔放大多少，PP大概1.5%，ABS大概0.5%，PC大概0.6%。材料没定下来就先问清楚，宁可停一停也别按感觉填，填错了前面全白干。
UG和SolidWorks分模哪个更顺手？
都能分模，路数不一样。UG的片体修补和注塑模向导对付复杂产品更皮实，SolidWorks胜在跟产品建模一条龙，简单件几步就切出来。我两个都用，产品一复杂还是交给UG踏实。
枕位和碰穿能不能互相代替？
不能。枕位是解决分型面跨高低差的过渡，碰穿是两块平面对压封胶，各管各的事。硬拿碰穿去填拐角，夹线全怼在产品外观上，件直接报废。
分型面走在外观面上行不行？
行，但得接受一条夹线。外观件一般把分型线安排到背面或底部，实在避不开就做台阶式分型，把夹线变成设计的一部分，客户白纸黑字确认了再开钢，省得试模后扯皮。
