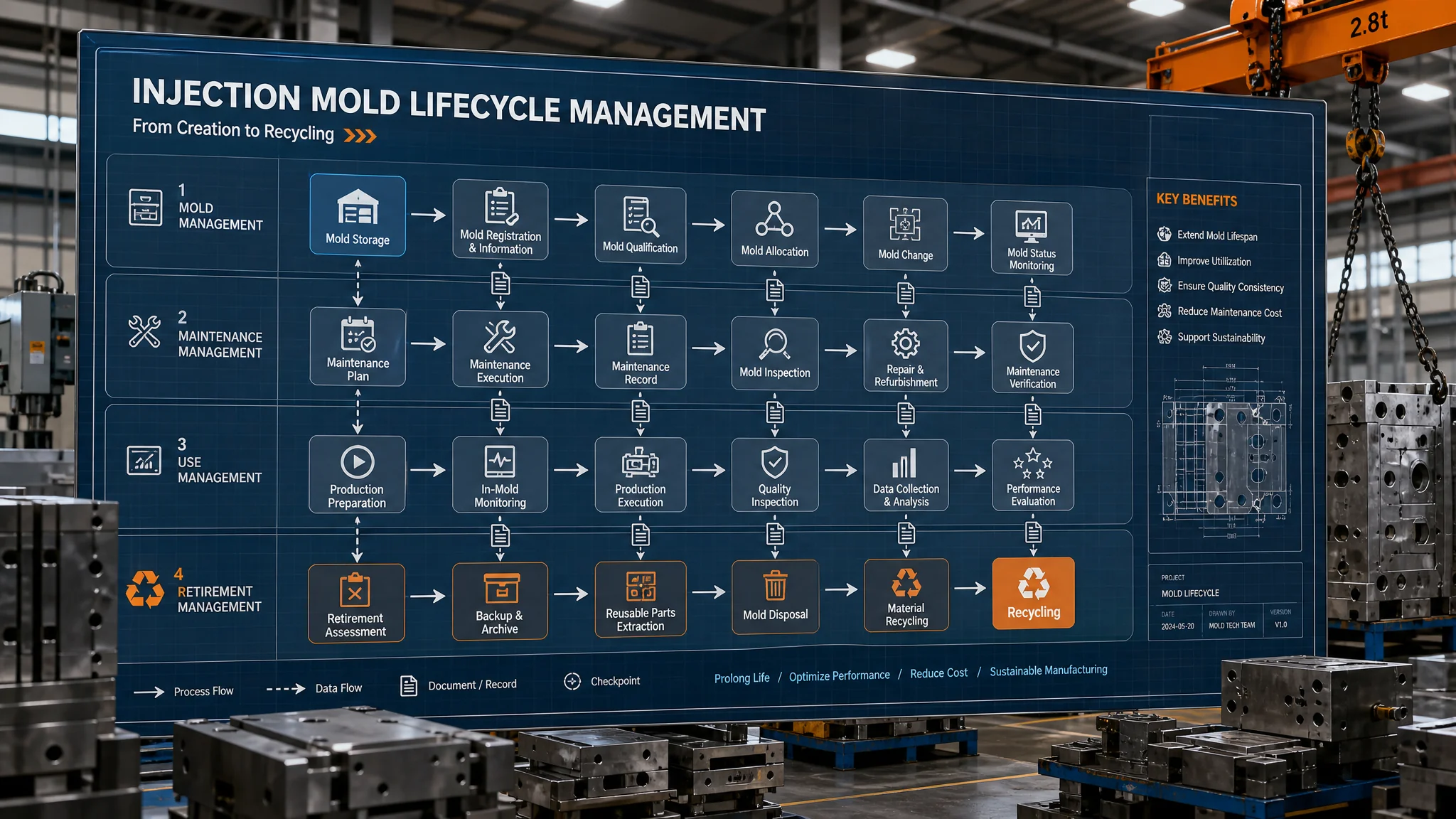

模具管理流程图怎么画？从入库到报废的全生命周期管理

先讲一个我亲眼见过的场面。模具压伤了，车间说报修单昨天就交给工程了，工程说没见过单，仓库一口咬定这副模从没出过库——三方对了一上午，最后在三号机旁边找到模具，报修单压在机台日志底下，责任算谁已经说不清。那家厂两百多副模具，没有流程，只有人。后来我进这家厂管模具科，干的第一件事不是买软件，是拿一张A3纸把模具管理流程图画出来，贴在换模区。

这个行当的家底有多大？根据中国模具工业协会的统计，2024年国内模具行业营收超过3400亿元（中国模具工业协会官网）。这么大一笔资产天天在车间流转，靠的常常是老师傅的脑子加几张Excel。脑子会请假、会离职、会记岔。流程图不贵，一张纸一支笔，今天就画得完。

流程图要画的是责任，不是框框

模具管理流程图的核心不是把框画漂亮，是把每个节点的责任人、流转单据、放行条件钉死。模具全生命周期就六个阶段：新模入库、领用上线、生产监控、下线保养、维修、封存或报废。阶段之间全是交接，交接就是责任换手的地方。

为什么写成制度文件没用？没人看。我见过一份38页的《模具管理办法》，塑封好挂在墙上，边角都发黄了。流程图不一样，半分钟看完，谁干什么一眼有数，贴在换模区比发文件管用十倍。

还有个好处没人提：画图的过程就是暴露问题的过程。你把现有流程一步步往纸上搬，搬到哪卡住、哪个箭头没人认领，毛病自己就浮出来了。我们画第一版时发现，模具从机台下来到回仓库，中间有两三天处于"谁都不知道它在哪"的状态。这个洞，不画图根本看不见。

前半程：入库、领用、生产、下线的单据和签字

前半程四步：新模入库三方验收签字建档，领用上线凭换模单加首件确认，生产中盯模次和状态，下线清模防锈后入库登记。单据名字各家可以改，签字环节不能省。

新模入库。模具到货别急着上架。品质按图纸验关键尺寸，工程查结构动作（滑块、顶出、水路接头），仓库点配件清单，三方在验收单上签字，这副模才算"出生"。接着建档：唯一编号加二维码铭牌，拍照留档——六个面、型腔、水路接头都要拍，只拍正面的话，半年后出了纠纷你根本说不清水路原样。我接手过一个烂摊子：厂内编号、模具厂编号、客户模号三套并存，谁也对不上，光对账就耗了三个星期。编号规则一开始就要定死，按"客户-产品-序号"编，比纯流水号强得多。

再送一个用停机时间换来的教训：验收单里必须加"冷却水路保压试验"这一项。有副模验收时没试压，上线第一天水路接头渗漏，拆下来重新密封，白停了两天机。签字那一刻，签的是责任。

领用上线。生产计划开领模单（有的厂叫换模单），仓库按单发模、扫码出库，吊装上机。首件打出来送品质，签首件确认单，才允许批量。流程图在这里放一个菱形判断：首件OK走量产，NG退回调试，再送再判。别小看这个菱形——多少厂是调机工自己瞄一眼说"行"，首件记录压根不存在。

生产监控。模具在机上盯两样：模次和状态。模次最好由计数器自动累计，状态用看板亮着：在库、在机、维修中。出现压模、飞边、顶针异响，就地停机转报修，别带病生产。

下线保养。模具下机先清模，分型面胶屑、顶针孔、排气槽都要过一遍，具体手法看我们写过的注塑模具清洗保养全流程。清完做防锈：三天内要再上机的，薄层防锈油够用；入库超过一个月的，上防锈蜡，两种怎么搭配可以翻模具防锈剂选购实战。防锈做完填入库登记，仓库核对库位，双方签字。下模工不通知仓库、模具在车间过夜，是最常见的断点。

后半程：维修、保养计划、封存与报废

后半程三段最容易断：维修走"报修、诊断、维修、试模验证、记录归档"五步；保养按模次分级强制触发；封存和报废要有书面手续。试模验证是花钱最少、被省掉次数最多的一环。

维修五步。报修单要写清故障现象和位置，"模具坏了"四个字等于没写。工程诊断后给方案和工期，钳工维修（焊补、换件、研配），修完必须试模出件，品质确认尺寸外观后签验证单，记录归档进台账。为什么验证不能省？我们吃过亏：滑块研配完，师傅手感不错直接上机，打了两小时又卡死，二次拆模比一次多花一整天。修过的模具和没修过的一样，都得首件说话。

保养分级。我们厂定的是每5万模次做一级保养、每10万模次做二级保养——产品以ABS、PP居多；打玻纤增强料的模具，周期直接打五折。一级保养的活：清模、顶针弹簧逐根检查、水路接头目视查渗漏、分型面着色看接触斑、导柱导套加油，停机2到4小时干完。二级保养在这基础上加：半拆解检查、型腔硬度抽检、水路流量实测（流量掉了三成就是结垢该洗了）、关键尺寸复测，要占一到两天。流程图里画个菱形："累计模次到保养点？"到了就强制下线，别跟生产商量。

封存与报废。闲置超过6个月的模具走封存手续：清洗、长效防锈、封口袋，登记封存原因和预计启用时间，客户产权的模具封存前要书面通知客户，这是合同义务。报废更不能口头拍板：工程牵头做技术鉴定（型腔磨损程度、修复成本对比新模报价），品质确认产品风险，财务核定残值，三方签字。残值一般按钢材重量估价卖给回收商，模架还好的拆下来当备件。最怕"口头报废"：模还在车间占地方，账上还挂着资产，年底盘点全是麻烦。

泳道图怎么画：四个角色一条一道

泳道图就是把流程图放进四条横向跑道：生产、品质、工程、仓库各占一条，节点放进对应角色的泳道，箭头跨过泳道就是一次交接，交接点上必须标单据名——这是普通流程图给不了的东西。

结构用文字说一遍。横轴从左到右是模具生命周期的时间线：最左端到货验收，最右端报废残值处理。纵轴从上到下四条泳道，顺序我建议：最上生产（流程发起者），往下品质、工程，最底仓库（物流终点）。每个节点放进它责任人的泳道：领模单在生产泳道，首件确认在品质泳道，诊断维修在工程泳道，发模、上架、封存在仓库泳道。菱形判断放在有权拍板的那条泳道里——"首件OK？"归品质，"到保养点？"归管台账的那个人。

画完数一数跨泳道的箭头。每根箭头就是一次责任交接，箭头旁边写上单据名：写不出单据的箭头，要么补单据，要么承认这里一直靠吼。泳道图的画法本身不复杂，英文叫 swimlane，维基百科的 Swimlane 词条十分钟就能看懂。第一版别追求专业软件，我第一张就是Excel里插形状拼的，后来才换 ProcessOn 和 Visio（微软官网），表达清楚就行。

新手常犯三个错。泳道切太细，切成七八条，连注塑机、行车都画成泳道——泳道只能是角色或部门，设备不会签字。箭头不标单据，图画完了还是不知道交接凭啥。再一个：只画 happy path，异常路径一根线都没有——压模了走哪条？首件打不出来走哪条？异常路径才是流程图的骨头。

三个真实卡点：图上顺的，现场未必顺

流程落地最大的敌人不是画法，是签字人不在场、数据靠手抄、赶货跳流程这三件事。每条都有解法，但都得提前写进制度，出了事再定就晚了。

卡点一，签字人不在。夜里两点模具下线等品质确认，主管在家睡觉，机台空等到早上九点，五个小时没了。解法：每个签字位设A/B角，夜班授权当班领班代签首件（关键尺寸留白班复检），第二天补正式确认单。

卡点二，模次手抄。头一个月数字都真实，第三个月领班忙起来，月底一口气"补"了三天的数——数据看着连续，其实是编的。保养周期建立在假数据上，比没有数据更危险。解法要么给注塑机加计数器自动采集，要么上系统对接机台，投入产出怎么权衡，模具管理系统的选型实战那篇讲得细。

卡点三，紧急换模跳流程。客户催货，行车直接从仓库吊模走，单据说一周后补——补着补着就没影了。我的做法是承认现实：设紧急通道，允许先取模，24小时内补齐领模单和首件确认，逾期没补，考核仓库主管而不是操作工。流程给人留活路，人才给流程留面子。

顺带一句，单据多了纸单满天飞，月底对账像考古。有条件的把单据流进ERP，怎么跟生产和成本挂钩，模具厂为什么需要专用ERP里有分析。至于模具台账要建哪些字段，不在本文展开，那是另一个话题。

常见问题

画模具管理流程图用什么软件好？

说实话，别纠结工具。Excel、PPT都能画，讲究点用ProcessOn、亿图，再讲究用Visio。我见过老师傅直接在白板上画、手机拍照存档，照样用了两年。工具决定美观，节点、单据、签字人决定这张图有没有用。

厂里没有专职工程和品质，四条泳道怎么办？

小厂常见，泳道可以合并：生产和仓库各一条，品质和工程并成一条"技术"。关键是单据不能省——人可以兼，签字这个动作不能省。哪怕两张单是同一个人签的，半年后要追溯的时候，你就知道白纸黑字多值钱。

流程图画完怎么检验它对不对？

拿一副模具的真实经历往图上走一遍，最好挑最近出过事故的那副。走到哪一步说不清单据在哪、谁签的字，图就断在哪。再让仓库和车间各派一个人分别走，两人走出的路径不一样，说明现场跑着两套流程——把它们合并成一套，才是画图真正的开始。

流程图要不要老板签字发布？

要，这不是走形式。老板签了字，流程才有资源和考核撑腰，不然赶货的时候随时被人推翻。发布时定个试运行期，我们当时定三个月，期间只记录违规不考核，三个月后修订一版再正式生效。头一版就完美不可能，能迭代才算数。

最后说点个人偏好。这套东西我在几家厂推过，感受最深的一点：流程图的效力七分在签核、三分在画法，先把单据和签字人钉死，美观的事靠后。工具化也不着急，纸面流程先跑三个月，连系统该提什么需求都会清楚很多。老国企工装科那套科班做法其实有营养，工装模具科的台账管理笔记值得翻翻。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
