模具监控器怎么用传感器盯住模温和压力？安装调试与报警参数设置实战

你肯定见过这种车间：机台旁边贴着一张手写的工艺卡，写着料温多少、模温多少、保压几秒。老师傅在的时候，一切太平。老师傅一请假，夜班的模温机被人调高了十五度都没人发现，三天后制品开始飞边，模具分型面上压出毛刺，质检退货单贴到办公室玻璃上，老板才追查到监控记录——压根没有监控记录，只有那张被水汽泡皱的工艺卡。

模具监控器就是为这种场景生的。它不是拍照防压模的模具监视保护器，也不是管台账保养的管理系统，而是从传感器的技术视角，把模具运行时的温度、压力、位移这些物理量实时采进来，变成曲线和报表。同批我写过一篇侧重机器视觉比对的模具监视保护器原理与选型，那篇防的是压模事故，这篇讲的是"用数据把工艺窗口锁住"，两套东西互补，别买重了。

老实讲，我自己对这套东西的态度是有过转变的。早些年觉得是花架子——曲线再好看，机台不还是老师傅调？直到有一次，一套模具的顶针连续三天温度比别的顶针高六度，我们从曲线里看出来，拆开发现是顶针孔拉伤、干磨。那时候才明白，传感器的价值不在报警那一下，在于它记得所有你不在场的时刻。

模具监控器的系统架构：三段式，一段都不能省

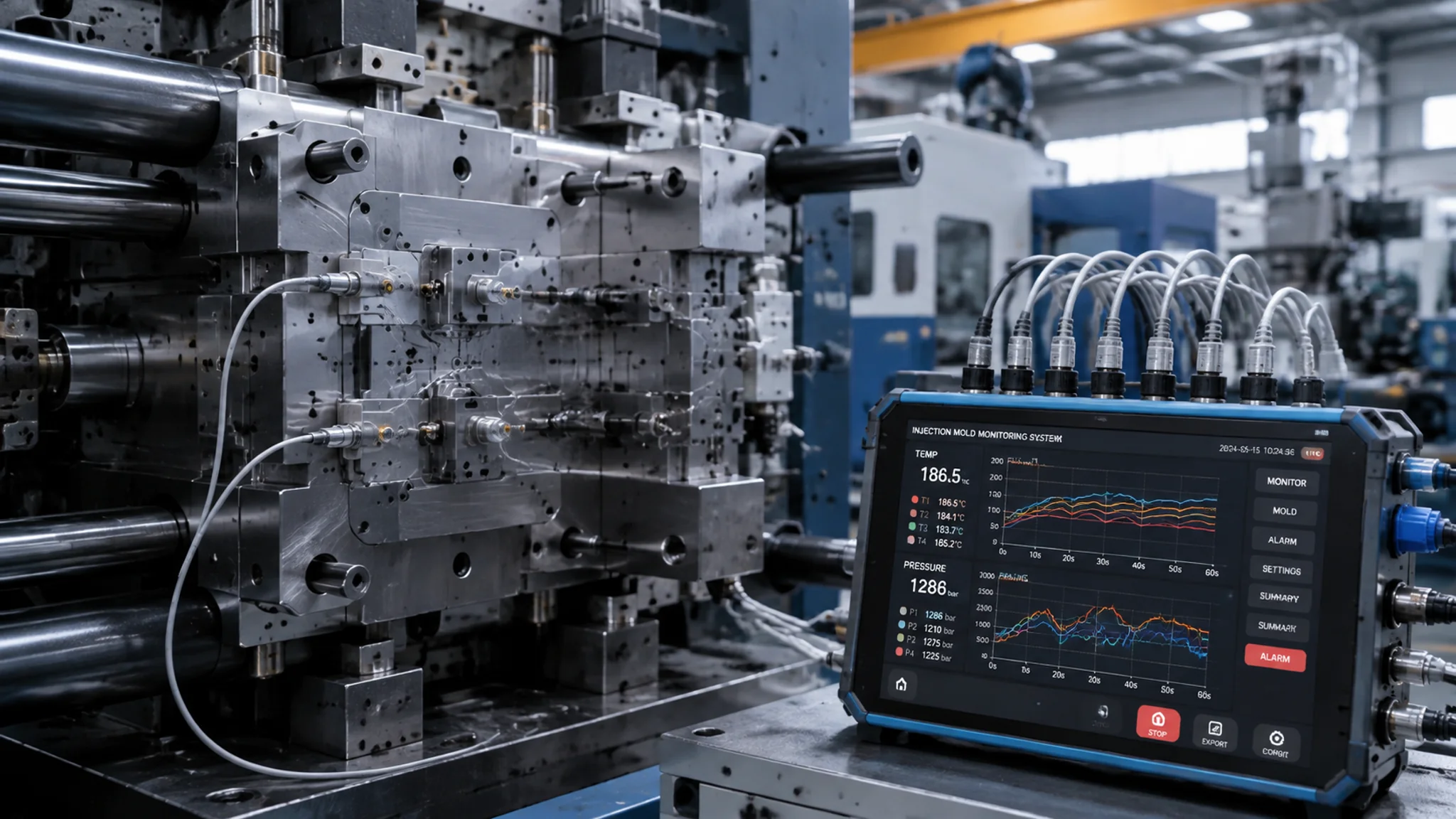

典型架构分三段：前端是装在模具上的温度传感器（热电偶或PT100）和压力传感器（模腔压力、液压/锁模压力），中间是信号调理加数据采集模块（ADC），负责放大、滤波、模数转换，后端是工控机或边缘网关，做曲线显示、阈值判断和报警输出。采样率、精度、通道数这三项决定了整套系统的天花板。

展开讲。前端传感器输出的是毫伏级模拟信号，热电偶的K型输出每摄氏度只有大约40微伏，现场变频器一开，干扰全混在里面。所以信号调理这一段不是可有可无的电阻电容，而是差分放大加滤波的核心电路，做不好的系统，曲线看起来像心电图。我们踩过这个坑：图便宜选了个无隔离的采集卡，注塑机液压泵启动的瞬间温度曲线直接跳了9度，吓得值夜班的小伙子差点停机。后来换成带隔离的模块，曲线稳得像用尺子画的。

通讯和采样率这块说下我的偏好。模温这种慢变量，1秒采1次绰绰有余；模腔压力不一样，注塑充填全过程就两三秒，想看清压力峰值和拐点，采样率至少500赫兹起步，做工艺研究的用到了2千赫兹。采样率不够会丢峰值，你看到的"最高模腔压力62兆帕"可能是真实峰值75兆帕被削平后的样子。这种数据拿来定报警上限，一设一个错。

用什么监控什么：传感器和监控对象的对应关系

模温用K型或J型热电偶（测点到数百度，便宜耐用），控温要求高时用PT100铂电阻（精度0.1度级）；模腔压力用高温熔体压力传感器，直接装在型腔或流道里感受塑料熔体压力；锁模力用注塑机自带的拉杆传感器或外加应变片；顶针和滑块状态用位移传感器加接近开关。

逐个说说怎么选。热电偶是性价比之王，一支K型裸装热电偶二三十块钱，坏了自己都能焊。要注意的分度号——K型正极是镍铬，J型是铁基，控温表和采集模块的分度设置必须对应，配错的话显示温度能偏出二三十度。我有次帮朋友排查"模温怎么都上不去"的问题，折腾半天，最后发现就是J型偶插在按K型分度的模块上，显示68度的时候模具实际已经82度了。PT100贵一些，但重复性好，做精密件控温（比如光学透镜模具要求±2度以内）值得上。

模腔压力传感器是整套系统里最值钱也最娇贵的部件。国产的懂行价格大概在两三千一支，进口品牌（比如瑞士KELLER、美国PCB这类）翻两三倍。它要埋进模具里直接接触300度左右的熔体，对耐温、耐压和长期稳定性都是考验。装法有两种：直接在型腔背面打孔顶住感受压力，或者在流道末端留一个盲孔装。前者信号最真实，后者好更换、不用动型腔。我的偏向是：试模打工艺窗口时用直装式，把保压拐点摸清楚；量产模具上留盲孔式，坏了十分钟换完，不用吊模具。

锁模力和拉杆偏载这块经常被忽略。四根哥林柱各贴一片应变传感器，能看出模具是不是被压偏了——偏载的模具，导柱导套磨损速度是正常的三到五倍，这不是危言耸听，是我们拆报废模具量出来的规律。位移传感器管顶针退回有没有到位，配合防压模的逻辑用。至于视觉部分（残料检测、顶针检测），那是模具监视器选型实测里的老本行，本篇不展开。

安装位置和施工细节：装错地方等于白装

三个原则：热电偶测温点尽量贴近型腔面（隔一层钢皮，距离每多10毫米响应就慢一截）；压力传感器布在流动末端和厚壁区这两个最"敏感"的位置；所有线缆走模具外侧的拖链或开槽，远离动力线，屏蔽层单端接地。接线完成先用热水或体温做单点校验，再上机。

讲个反面教材。有一家厂把热电偶装在模具背面的模脚上，离型腔面隔了将近60毫米的钢，显示的温度看着挺稳，其实是那块钢的温度，跟成型面的实际温度能差出15度以上，夏天冬天还不一样。这种数据用来做工艺记录可以，用来做报警基准纯属自欺。测温点选在型腔板侧面、距型腔面10到15毫米以内，响应快、钻孔也不难，是我的习惯做法。

压力传感器安装最要紧的是密封和排气。盲孔底部的空气排不出去，熔体冲进去压力曲线会抖。传感器前面垫的密封圈要选耐高温氟橡胶，普通丁腈胶在两三百度下几十模就老化失效，压力读数慢慢往下漂，你还会以为是传感器坏了。线缆这块再多说一句：屏蔽层两端都接地会形成地环路，干扰反而更大，单端接采集模块侧的地就行。这些细节说明书上未必写，都是交过学费的。

报警参数怎么设：先采基线，再设阈值，别抄默认值

正确顺序是：先连续采集30到50模稳定生产的数据，得到每个测点的正常波动范围，再按"上限等于正常峰值乘1.15到1.25，下限等于正常谷值乘0.8到0.85"设一级预警，超出15%到20%设二级报警（停机或转人工）。模温单独一条经验：在工艺允许范围的基础上，上限加8到12摄氏度作为预警线，给加热系统的滞后留余量。

为什么要先采基线？因为每套模具、每台机、甚至每种料的波动范围都不一样。PP料模温波动正负3度可能没事，POM或者PEEK这种工程料，正负2度制品尺寸就开始飘。抄别人参数或者用设备默认值（很多默认值是正负10度这种粗糙量级），等于把报警器调成聋子。我们给一套精密齿轮模具设的模温带宽是正负2.5度，超出连续3次采样才报警，用连续判断滤掉单点毛刺，误报率压到了每周一次以内。

几个典型测点的参考数值，你可以对着自己的基线修正。模腔压力峰值报警：正常峰值62兆帕的话，一级预警设在71兆帕左右（乘1.15），二级报警75兆帕（乘1.2出头）并联动停止保压切换。保压时间窗口：实际保压时间偏离设定值超过0.3秒报警，往往意味着密封圈漏了或者浇口堵塞。锁模力：低于设定值10%报警（胀模风险），拉杆偏载超过15%报警。冷却水进出温差：突然变小提示水路结垢堵塞，这个信号配合定期用水路清洗机除垢来做预防性维护，比堵死了再通划算得多。

报警之外更值钱的是"趋势报警"。绝对值报警是抓现行，趋势报警是抓惯犯——比如顶针温度每天比前一天高半度，连续一周，单看每次都在正常范围内，连起来看就是干磨的前兆。这套逻辑不用多高级的算法，简单的斜率判断就够。前提还是那句话：数据得先存下来。保留至少30天的历史曲线，硬盘才几个钱。

这套系统跟监视保护器、模具管理系统是什么关系

三者管的事不一样：模具监控器（传感器加采集）管"此刻模具什么状态"，监视保护器管"合模前有没有异常"，模具管理系统管"这套模具这一辈子干了多少活"。传感器数据可以输出给后两者共用，但职责不重叠，也别指望一个产品包打天下。

举个串联的例子你就明白了。模腔压力曲线显示填充末端压力异常升高（传感器层），可能的原因是流道残料或者排气不良；监视保护器开模拍照确认有没有残留（视觉层）；模具架上贴的寿命台账记录这套模已经生产了28万模次（管理层）。三层信息拼起来，维修决策才有依据。现在有些一体化的模具管理系统预留了传感器数据接口，从架构上说这是对的方向，先有传感器和数据，再谈智能管理，反过来就是空中楼阁。

钱的事说实在的。一套八通道温度加两通道压力的国产监控方案，传感器加采集加软件，行价大概一万五到三万之间；全进口或者通道数翻倍，五六万打不住。值不值？我们有一套模具靠模腔压力曲线提前发现浇口区密封失效，避免了一次分型面压伤，修复加停产损失算下来七八万。一次就回本了，但这不保证每套模具都有这样的运气——所以我的建议是先给最贵、最难修的那几套模具装，跑半年看数据，再决定要不要铺开。

行业大盘子也顺带提一句。根据中国模具工业协会的数据，2024年中国模具行业营业收入超过3400亿元（中国模具工业协会官网），这个体量里的每一套精密模具，都在面对人工看不住、数据留不下的老问题。传感器和数据采集，是眼下性价比最高的解法之一。想系统了解传感器技术本身的，维基百科的热电偶词条讲分度原理很清楚，基恩士官网的传感器选型资料也可以当教材翻，都不要钱。

常见问题

模具监控器一定要装模腔压力传感器吗？

不是一定，但强烈建议。只装热电偶的话，你看到的是结果（温度变了），模腔压力是原因层面的信号（熔体怎么进的型腔）。预算实在紧张，就先装温度和锁模力这两路，压力传感器留好盲孔和接口，后面再加。

热电偶和PT100到底选哪个？

看精度要求和预算。K型热电偶便宜、量程宽、坏了不心疼，普通注塑件的模温监控够用。PT100精度和稳定性更好，但一支的价格是热电偶的几倍，接线还得用三线制补偿。我的经验：模温机控温回路用热电偶，做工艺研究或者精密件的时候，关键的几个点加PT100。

报警老是误报，先查哪里？

先查三个地方。一看接地，屏蔽层是不是两端接地了或者干脆没接；二看阈值，是不是抄的默认值而不是自己采的基线；三看机械松动，传感器接头松了、热电偶没插到底，读数都会飘。软件滤波能把毛刺压下去，但治标不治本，硬件问题得在硬件层面解决。

自己用PLC加传感器攒一套可行吗？

可行，我们早期就干过。温度这种慢信号，PLC加模拟量模块轻松搞定，成本能省一半。短板在高速压力采集——普通PLC的模拟量扫描周期到不了毫秒级，模腔压力峰值抓不准。折中方案是温度走PLC，压力配一个独立的高速采集模块，两路数据在软件层合并，花的钱不多，该有的全有。

装了模具监控器还要不要做保养？

要，而且要更认真。监控是"看见问题"，保养是"解决问题"，水路结垢了曲线能提示你，除垢还得靠模具清洗保养的正规流程来做。把它当成保养计划的眼睛，而不是替代品，这套钱才花得值。

写到这，我的立场很明确：模具监控器这套传感器加数据采集的东西，是少数"装上第一周就能给你惊喜"的设备，因为曲线一出来，很多凭感觉吵了十年的工艺争论直接就消停了。它不神，就是诚实地把物理量记下来，然后让你自己看。至于选哪家的采集模块、压力传感器埋几个点，这些跟着你的模具价值和产品公差走，没有标准答案。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
