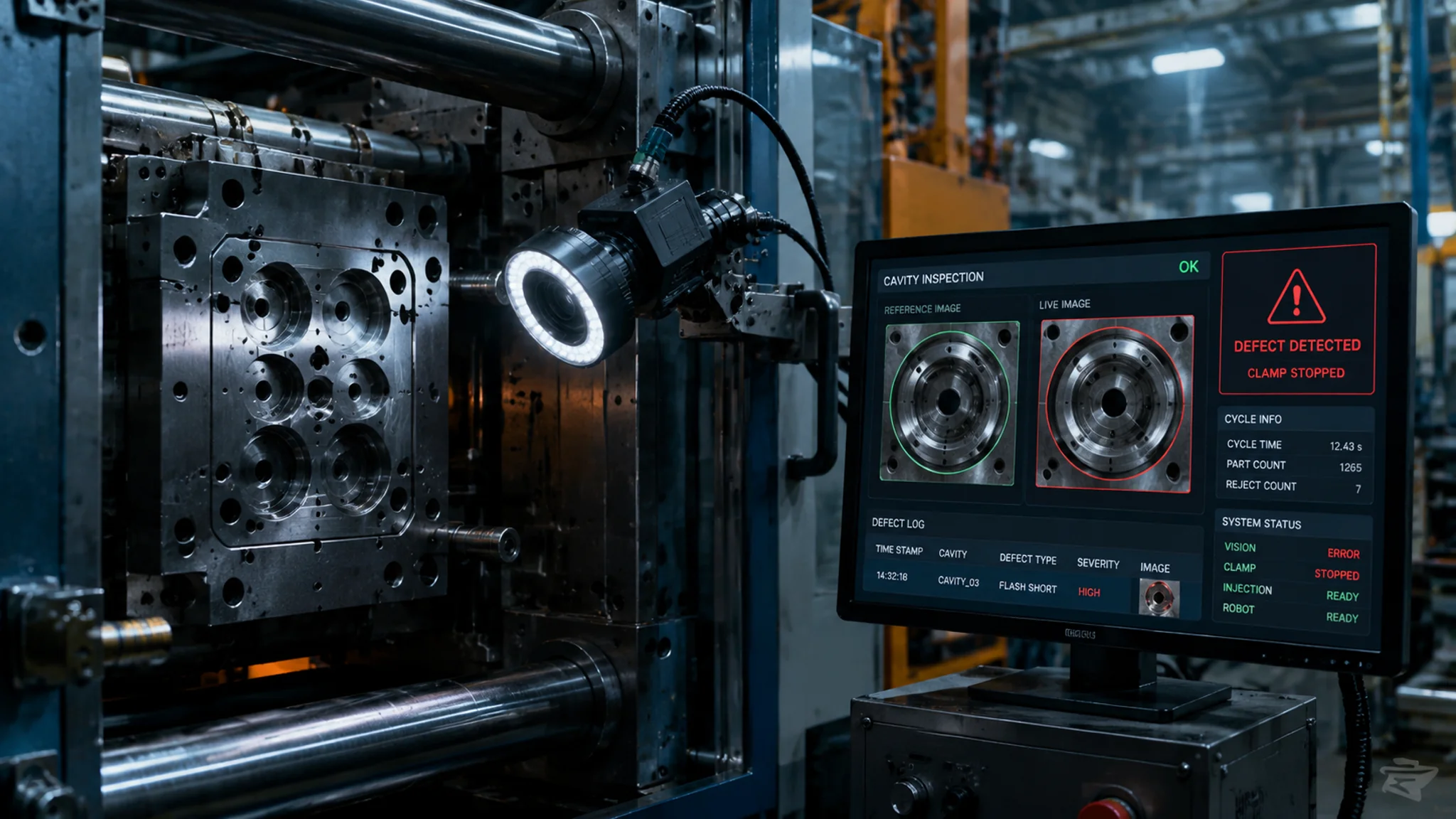

模具监视保护器真能防住压模吗？原理、选型和误报排查一次讲透

我第一次见识压模事故是在台州一家做汽车内饰件的厂里。夜里两点，一副2738钢的精密模具，主浇道里挂了个没脱干净的流道，操作工没看清就按了合模。一声闷响。型腔面压出一个指甲盖大的亮斑，那套模具当时值四十多万，修复花了三周，停产损失比修模具还贵。老板第二天拍板装模具监视保护器，原话是"多少钱都行，别再响了"。设备装上是三天的事，可真正让它稳定干活，我们折腾了小半年——大部分时间都耗在误报上。这也是很多车间的真实状态：保护器买了，被误报警烦得直接按了旁路开关，等于花钱买了个摆设。

所以这篇我想按"原理→选型→误报排查"的顺序把这件事讲透。原理部分很短，五分钟就能懂；选型给你列硬参数；误报排查是重头，因为装过的人都知道，这东西买回来只是万里长征第一步。如果你只想看设备对比，可以去看我之前实测六款设备的模具监视器选购实测，这篇讲体系，那篇讲具体机器。

模具监视保护器的工作原理：半秒钟内要做四件事

原理一句话：开模到位后，相机在固定光源下拍一张型腔照片，系统与预存的合格图像做像素级比对，差异超阈值就输出信号给注塑机，阻止合模并报警。拍照、比对、判定、输出这四步必须在合模动作开始前完成，行业普遍要求0.5秒以内。

拆开说。触发时机是关键——不是随便什么时候拍，而是注塑机开模到位信号发出后、顶针顶出完成时同步触发，这样每次拍到的画面位置才一致。拍摄靠工业相机加环形LED光源，光源必须封闭恒定，这点后面误报部分会反复提到。比对算法主流是两种：传统模板匹配（把当前图和标准图叠在一起算差异区域），以及近几年的深度学习方案（训练网络识别"什么是残料、什么是正常"）。前者成熟稳定、调好了很可靠，后者对高光面和复杂型腔更从容但吃样本量。

最容易被忽略的是输出环节。判定异常之后，保护器要通过硬线IO信号切入注塑机的合模控制回路。这个信号必须是硬接线直连，走通讯协议（比如以太网）响应就慢了，注塑机合模的快速合模段速度很快，慢半拍就白拍。有次我们图省事走的是通讯触发，实测信号延迟有60毫秒，机器已经合上一半了。改回硬线后延迟降到10毫秒以内，才真正拦得住。

顺带说一句，它和模具保养不是一回事——监视保护器是"出事前拦一下"，保养是"让模具不容易出事"。水路堵了、顶针缺油卡滞，这些根源问题它管不了。所以别指望装了保护器就省掉保养，注塑模具清洁保养的完整流程该做还得做，两者的关系是保险丝和机油的区别。

选型看什么：四个硬参数加一个软实力

选型硬指标：相机分辨率至少130万像素（型腔宽度超过400mm的模具建议500万起步）；单次检测时间不高于0.3秒，周期15秒以内的产品必须卡这个线；IO响应10毫秒以内且为硬接线；检测精度按你的残料最小尺寸定，一般要做到0.1mm级别。软实力是本地调试支持——出了误报有没有人三天内到场，这一条比参数表重要。

展开讲讲这几个数怎么来的。分辨率决定单个像素覆盖多大面积：一个130万像素的相机视野拍到400mm宽的型腔，一个像素大约对应0.35mm，也就是说小于0.35mm的东西在图上不足一个像素，算法再神也看不见。想检0.1mm的残料，要么提高分辨率，要么把视野切小分区拍。这是物理限制，销售跟你吹算法多强都绕不过去。

检测时间这块我踩过坑。便宜设备标称0.5秒，那是理想条件下的纯算法耗时，实际连上注塑机加上信号往返，端到端往往冲到0.8秒以上。12秒周期的产品，留给检测的窗口本来只有2到3秒，看似够用，可一旦顶针动作慢一点就顶到合模时序。我的经验是端到端实测超过0.4秒的设备，直接不要。

价格上给你个心理预期。国产主流品牌（海康机器人、东莞几家做得久的厂）单机套价大概在1.2万到2.5万；基恩士、康耐视这类进口方案，带3D检测的整套下来5到8万很正常。差价差在算法上限和耐久性上，普通两板模的注塑厂，2万这个档完全够用，这是我用过的感受——别一上来就冲顶配。视觉检测的技术原理想深挖的，可以去康耐视官网看机器视觉的入门技术文档，光源和镜头选型讲得很系统。

还有个选型思路值得单独说：先看你最贵的模具值多少钱。一副8万的简单模具，装2万的保护器经济账就算不过来；一副40万的汽车件模具，8万的进口方案也划算。压模一次的损失（修复费加停产）通常按模具价值的百分之十五到三十估，拿这个数去和设备价格比，要不要装、装哪档，答案自己就出来了。模具损伤之后怎么补救，可以参考模具修补机三种技术对比，激光焊修复压伤是常见路径。

误报排查：从环境、机械、参数三层往里剥

误报排查的顺序口诀：先环境后机械再参数。环境层查光源封闭性和油气污染；机械层查相机位移和模具重复定位精度；参数层才是动灵敏度阈值。上来就调灵敏度是最常见的错误，阈值放宽了误报是少了，漏检跟着就来了。

环境层是重灾区。车间里最典型的是三种干扰：杂散光（别的设备警示灯、天窗阳光、叉车经过的影子）、镜头油气（注塑机挥发的脱模剂和油烟糊在镜头上，一周就能糊出一层雾）、背景变化（有人在相机视野里挂了块抹布，我真见过）。杂散光的解法是加遮光罩加封闭环形光源，让画面亮度只由自己的光源决定；镜头污染只能靠定期擦拭，挥发大的车间三天一次不算勤。判断是不是环境问题有个笨办法：用手机把检测画面录下来，回放看报警瞬间图像里哪里变了。图像没变却报警是电气干扰，图像变了才是真有东西动了。

机械层最阴险的是相机位移。固定不牢的相机，随着注塑机合模震动会一点点挪位置，每天挪0.02mm，一周下来模板就整体偏了，整个画面全成了"差异区域"，误报刷屏。检查方法是把当前画面和一个月前的存档图叠加，看模具边缘是否错位。模具本身的重复定位精度也是变量——注塑机开模位置每次有正负零点几毫米的浮动很正常，所以区域设置必须避开分型面边缘，只框型腔内部的核心检测区。我们的做法是检测区域整体内缩3到5mm，浮动的干扰一刀切掉。

参数层才是最后动的。灵敏度阈值、检测区域、屏蔽区域（把反光的顶针孔、常亮的滑块斜面屏蔽掉）这三样按顺序过一遍。深腔阴影、高光反射面、透明制品是三大经典难题，传统算法的应对办法是改变光源角度或做多模板（开模瞬间连拍两张、角度微错开），深度学习方案则是喂样本训练，一般要几百张异常样本起步。注塑模具的哪些结构容易藏残料，可以结合注塑模具结构的基本常识对照着排查，滑块和细长顶针的位置就是检测区域设置的重点照顾对象。

说个我们厂的真实案例。一台机的保护器每天误报三四十次，操作工烦得直接旁路了。我过去排查，环境、机械都正常，最后发现是那套模具的顶针板每天热机后膨胀，顶针顶端位置比冷机时高了约0.3mm，触发了顶针高度检测。解法是多模板：录一套冷机模板、一套热机两小时后的模板，按时间自动切换。当天误报降到个位数。这种问题参数表上永远不会有，只有蹲在现场才能挖出来。

上不上监视保护器，先算三笔账

三笔账：一是事故账，压模一次的综合损失按模具价值的15%到30%估；二是品控账，监视保护器顺带做在线全检，不良品流出少一截；三是人力账，能放心上夜班少排一个巡检。三笔账里通常事故账就够回本，品控是白捡的。

事故账最好算。行业内压模事故的直接维修费加停产损失，小模具几千到几万，汽车件模具动辄十万起步。一台2万的国产设备拦住一次中等的压模，当年就回本。品控账常被低估——监视保护器开模拍一张照片的成本约等于零，等于给每一模都做了一次目视全检，缺料、顶白这些缺陷顺手就检了，我们厂上了之后某产品的客诉率掉了差不多一半。人力账见仁见智，我的态度是不建议靠它做完全无人车间，但夜班从两人盯四台机变成一人巡八台机，是合理且已经实现的状态。

模具做得越贵，行业对这类保护的需求就越实。根据中国模具工业协会的数据，2024年国内模具行业营收超过3400亿元，其中塑料模具占比最大，精密化程度逐年抬升——模具单价往上走，保护类设备的渗透率自然跟着走。这是个朴素的成本逻辑，没什么玄的。

装之前还有个小提醒：把模具基础状态先整明白。顶针漏油的模具，镜头天天被油雾糊着，什么保护器都扛不住；水路堵了型腔挂冷凝水，图像天天变。先把模具水路清洗和顶针保养做到位，再来谈监视系统的稳定性，顺序反了就是互相折磨。

常见问题

模具监视保护器和模具监视器是一个东西吗？

基本是一个东西，叫法不同而已。行业内"模具保护器""模具监视器""模具监控保护装置"指的都是同一类设备：工业相机加图像比对加合模信号联锁。采购时别被名字绕晕，看参数表就够了。硬要区分的话，个别厂商会把带3D高度检测的高端款叫"监视系统"，把纯2D比对的入门款叫"保护器"，但这不是行业统一标准。

装了模具监视保护器还会压模吗？

会把概率压低九成以上，但做不到百分之百。镜头被油气糊住、深腔死角有检测盲区、模具变形导致模板失效，这些情况仍可能漏检。所以保养镜头、定期重录模板这些日常动作不能省。它降低风险，不消灭风险。

误报太多，操作工想关掉怎么办？

先别让他们关，一关就回到裸奔状态。按环境、机械、参数的顺序排查一遍，大多数误报都能定位到光源串扰、相机位移或者模板过期这三类原因。实在要临时处置，用"只报警不拦机"模式过渡一两天，留出排查时间，千万别直接旁路。

一台保护器能管几台注塑机吗？

物理上一拖二的产品是有的，但不建议。每套模具的模板要单独录，两台机换来换去出错概率大增。一台机配一套，模板稳定、责任也清晰。预算紧张的话，优先给模具最贵、残料风险最高的那台机装，把钱花在刀刃上。

保护器要多久重录一次标准模板？

我们的节奏是：正常生产的模具每月复验一次模板；模具维修、顶针更换之后必须立刻重录；换季时车间光线和温度变化大，也建议补录。重录一次也就十分钟的事，比起误报一整天便宜太多了。

写到这我想说句实在的：模具监视保护器是那种"装之前觉得贵、装之后觉得装晚了"的设备，但它不是买回来就完事——真正决定它价值的是你在误报排查上花的那些下午。我的偏好很明确：先把模具保养和水路这些基础功课做扎实，再上监视系统，两万块的国产品牌起步就够，别迷信顶配。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
