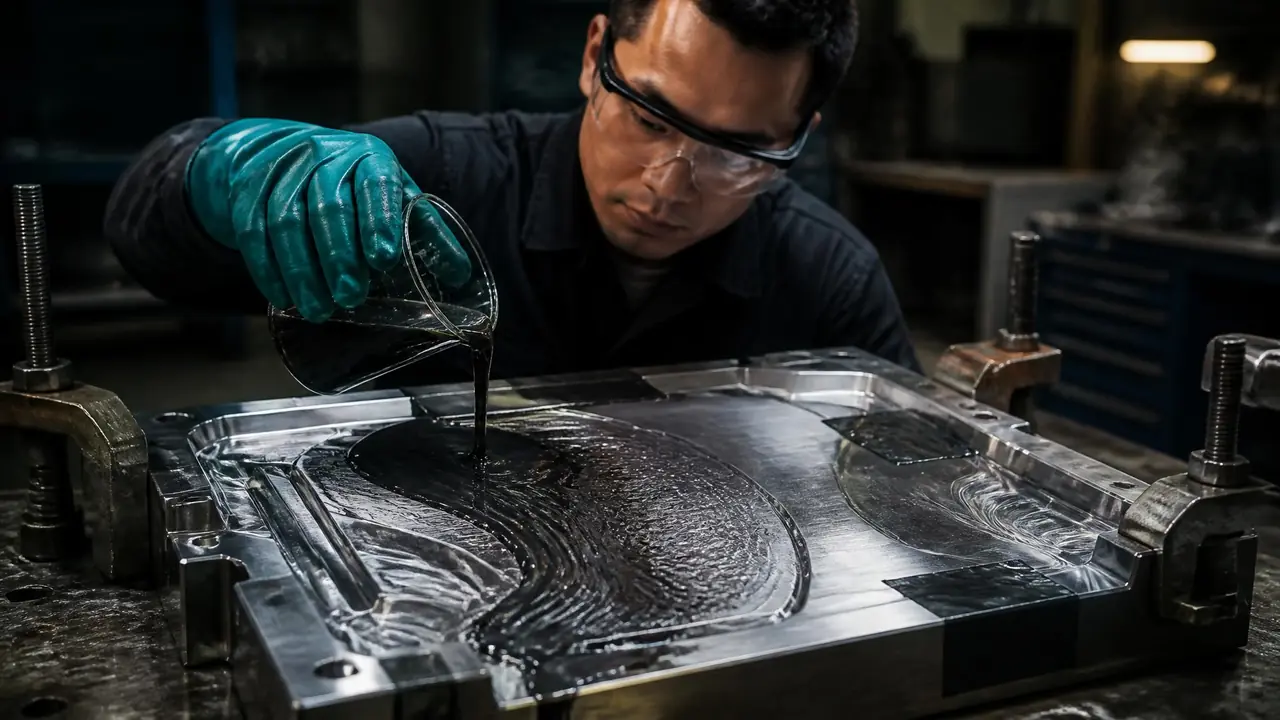

模具腐蚀怎么做？化学蚀刻咬花的工序

不少人头一回听模具腐蚀这个词，以为是把模芯整个泡进酸缸里。真到咬花厂看过才知道，腐蚀只是最后一脚油门，前面的感光、遮蔽、抛光才是方向盘。这道工序行里叫咬花，广东师傅也叫晒纹，长三角叫蚀纹，说的都是化学蚀刻这一件事。

上个月我们一套 718H 的仪表台模芯送出去咬花，进厂到出厂四天，回来一次试模过。同行那套外壳模就没这么顺，药水多咬了一分半钟，纹深超了大概 0.03mm，整面补焊重做，一万多块外加半个月工期。腐蚀这道工序，钱全花在一个「稳」字上。

药水里到底发生了什么？

三氯化铁药水啃的是钢里的铁：铁被咬掉、变成氯化亚铁溶进药水，波美度掉到 36 以下咬速明显变慢，这时候该补新药或换槽。腐蚀不是泡得越久越深，浓度掉了，泡一晚上也咬不动。

我们固定合作的那家咬花厂，车间里摆着三个大槽，波美计就插在槽边，师傅隔一阵量一次。夏天药水温度能到 35 度上下，咬得快，纹面却发毛；冬天咬得慢，面倒干净。老师傅的办法是把温度稳在 25 到 30 度之间，宁可慢一点，也不赶那一两分钟。

钢料不一样，咬出来也不一样。P20、718H 这类预硬钢咬得快，底子偏乌；2083、S136 这种高铬防锈钢，药水啃着费劲，咬出来的面却更亮。防锈料不是不能咬花，是工时和价格都得往上抬一截，询价时先说清楚用什么料，免得拿到报价吓一跳。

从进厂到出厂，八道工序走完

化学蚀刻咬花的骨架八步：验模精抛、除油活化、涂感光墨、贴菲林曝光、显影、二次遮蔽、腐蚀测深、去膜防锈出厂，纹的深浅全靠测深卡点。一步偷懒，后面全还回去。

第一步验模精抛，模面有料纹、接刀痕就先抛掉，行业普遍要求过 800 号砂纸，外观面过 1000 号。腐蚀会把瑕疵放大好几倍，底子不平，咬出来一块暗一块亮。抛到几号、用油石还是砂纸，这篇模具抛光从粗抛到镜面的六级工艺标准讲得够细，照着核就行。

第二步除油活化，模面留一层油膜，药水就咬不匀。第三步涂感光油墨，淋涂或丝印都行，要薄要匀。第四步把印着纹路的菲林贴上去，抽真空贴实，紫外灯曝光；贴不实，纹边就虚。第五步显影，没曝光的墨被药水冲掉，钢面上留下跟菲林一模一样的图形。

第六步二次遮蔽，分型面、顶针孔、镶件缝、运水堵头这些碰不得药水的地方，胶带加耐蚀油墨整个封死。第七步腐蚀，药水浇淋或整面浸蚀，咬两三分钟就得停下来拿深度规测一次。第八步去膜、修边、清洗、上防锈油出厂。这条链嵌在模具加工的收尾段，前头哪些工序给咬花打底，这篇从粗加工到精加工的完整工序链里能对上号。

咬多久出多深，我们厂里留了张对照条，是我们自己几次试下来的数，做个参考：

别把这表当标准答案。药水新旧、搅拌快慢都影响咬速，拿人家用顺的参数当自己的，是咬花这行最常见的想当然。

侧蚀和遮蔽，翻车十有八九翻在这两处

药水往下咬的同时往两边啃，侧蚀量跟深度差不多一比一，0.1mm 的细线咬 0.1mm 深基本就没了；菲林线宽要预先加粗补偿，遮蔽边渗一点药水，纹边就发毛。这两处守不住，纹再好看也是废纹。

去年一套充电器外壳模，菲林上有 0.3mm 宽的细装饰线，咬完拿放大镜一看，线成了锯齿。咬花厂拆开一查，感光墨没烘透，药水从墨底往里渗，行话叫渗蚀。后来他们把墨的烘烤时间加了十分钟，细线先拿样块试咬，第二次才顺。样块这步钱不能省，几十块钱买个准数。

遮蔽是门手工活。顶针位漏遮，顶针面咬了纹，配模怎么研都漏胶；分型面溅上药水，合模线咬出毛刺，制品跟着拉毛。我现在的习惯是送模前画一张遮蔽确认单，哪一圈封死、哪里留光带（咬花区边上留 10mm 左右不咬的光带），一张纸写清楚，师傅照单干活，连扯皮都省了。

真咬过头了怎么办？只能补焊把面填起来重做。补焊会带来局部硬度和色差，选热影响区小的焊法能少留后患，激光焊机对比氩焊冷焊的热影响区实战那篇把几种焊法的差别摆得很清楚，补之前值得翻一眼。

报价怎么算，坑藏在备注栏里

行里习惯按咬纹展开面积计价，常规纹每平方厘米几块到十几块，深纹和异形曲面上浮，菲林制作、遮蔽工时常常单算，比价得把备注栏逐行对。只盯单价，容易吃暗亏。

同样一巴掌大的面积，深纹能比细纹贵出一倍，异形曲面还要再加。有的厂报得便宜，菲林另收、遮蔽另收、试模样块另收，加总反而贵。我们把三家的报价单摆一起对过，差异全在备注栏里。找厂比价的思路，这篇深圳塑胶模具加工找厂家的避坑流程直接套得上。

还有个门道：纹板一定拿实样，别信样品册。册子上印的照片偏亮，实封到手咬出来浅一档的事，我见过不止一回。定纹板时让厂里把纹号、纹深写进报价单，验收就照单子测，谁也别凭感觉。

回到开头那套仪表台模芯。纹深定 0.08mm，拔模在图纸上多让了一度，遮蔽单上七处封死、一处留光带，四天出厂，一次试模过，批量到现在没出过拖花。模具腐蚀说难不难，难在它把抛光、设计、注塑全串在一条链上，哪一环松了，账最后都算到纹面上。你下回送咬花，先别急着问价，把遮蔽确认单和纹板实封备齐，价钱和工期都好谈。

常见问题

模具腐蚀会伤模具钢的硬度吗？

咬纹深度多在零点几毫米以内，只啃表面一层，预硬钢本体该多硬还是多硬。要留心的是补焊区，焊过的地方再咬花，颜色和纹路会跟周围差一点，重要外观面尽量一次咬成。

咬坏了能打磨掉重新咬吗？

能，但每磨掉一层，模芯尺寸就小一截，得先跟做模的核过尺寸补偿再动手。整面重磨重咬问题不大，局部补咬容易留接痕，灯一照一条印子，外观件要慎重。

防锈钢 S136 也能咬花吗？

能咬，就是慢、贵。高铬的钢药水啃着费劲，同样的纹深工时更长，报价自然往上走。制品没有防锈或透明要求的话，选 P20、718H 这类料咬纹更划算。

自己买点三氯化铁在厂里咬着玩行不行？

小面积打标记、做日期码，用电腐蚀打标那类设备没问题。整面皮纹别试，菲林、曝光、药水浓度一整套下来，试错的钱够送厂咬两回，咬废一个模芯更是得不偿失。
