翻边模具的翻边系数怎么定？防止开裂的工艺账

翻边模具最怕的不是翻不动，是翻到一半孔口整圈裂纹。去年我接一副电池支架模，试模三十件裂十一件，现场所有人都盯着翻边系数找毛病，账翻来覆去算也没算错，最后裂因出在最不起眼的地方：冲孔毛刺。翻边系数怎么定、开裂怎么防，这篇把我交过学费的工艺账摊开算。

先把概念立起来。翻边是靠预冲孔把板料翻出竖直边缘的冲压工序，变形程度用翻边系数K表示，K等于预冲孔直径除以翻边后直径。K越小，孔缘拉得越狠，离开裂越近。整副翻边模具设计里最核心的一笔账，就是算出这批料的极限在哪，然后主动离它远一点。

翻边系数怎么定：先算账，再主动退一档

翻边系数是预冲孔直径除以翻边后直径，数值越小变形越狠。低碳钢平头凸模极限约0.70，球头约0.65，生产取值要比极限大一档才稳。算法本身一分钟就能学会：图纸给了翻边孔直径D，选定一个比极限系数大的K，预冲孔直径 d = K × D，倒推出来就行。比如Φ44的翻边孔，取K=0.68，预冲孔大致就是Φ30。

难在“极限到底是多少”这一步。行业普遍的经验值是这样的：低碳钢板（08钢、SPCC这一类）用平头凸模，极限翻边系数在0.70左右；换成球头或抛物线形凸模，能压到0.65上下。铝板看状态，软态0.70附近，硬态就得放大到0.8开外。不锈钢加工硬化快，孔边又娇气，宁可当它跟低碳钢一个待遇、再多留点余量。这些都是手册数值和现场经验对出来的大概区间，落到某一家钢厂的具体批次，还得试模说话。

我的习惯是算完极限主动退一档。图上能接受K=0.68的，我就按0.70去备预冲孔，翻出来的孔径小那么一丝，公差范围内的事交给后续修边补。有人觉得这浪费变形量。可试模裂一次的代价，够你把预冲孔重做十遍。翻边高度也别忘了复核，粗略的算法是竖边高度约等于半径差再加上凹模圆角那一截，算出来够不到图纸要求，就得回头改预冲孔或者加一道工序，别等试模才发现翻不到位。

开裂十有八九出在孔边，不全是系数的错

冲孔毛刺面藏着微裂纹，翻边一拉整圈开裂，行业通行的做法是毛刺面贴凸模，孔口倒角0.3毫米左右再翻。展开讲之前，先回到开头那副支架模。材料DC01，料厚2.0毫米，翻边孔Φ44，预冲孔Φ30，K算下来0.68，按手册完全可行。试模三十件裂十一件，裂口清一色落在毛刺面那一圈，断口齐得像刀切的。我们把板料翻个面上料，让毛刺贴着凸模，孔口再用倒角钻走一遍，接着又试五十件，只裂一件，追下去还是另一家钢厂补进来的料延伸率偏低。孔边不动，说什么都是白搭，这是我交过学费的结论。

为什么毛刺面要贴凸模？冲孔的断裂带那一圈全是加工硬化和微小损伤，放在受拉最狠的一侧就是颗定时炸弹。毛刺贴着凸模，孔缘受力状态缓和一截，极限系数能吃得更多。孔口倒角或去毛刺是同一笔账，断口层削掉0.2到0.3毫米，等于把雷提前拆了。有条件的话，预冲孔用钻、镗或者冲后铰，边缘质量比直接冲孔好一大截，厚板上尤其明显。

材料这一侧的账同样省不得。DC01和DC04差着一个档次，延伸率高、n值大的料天生好翻。同一个零件号，两年里换过三家钢厂，翻边合格率能从九成八掉到八成附近，这种事车间里年年有。所以我有个土规矩：换批次先翻两件看看，再批量开机。

模具自身状态也占大头。凸模工作面粗糙度差，翻边时料贴着走，拉毛了就粘料，粘料就开始拉裂。翻边口那几个毫米的圆角带，抛光做到位比换材料还见效，想知道分级和手法，这篇模具抛光从粗抛到镜面的六级工艺标准写得很细。

系数实在降不下来，安全垫往哪垫？

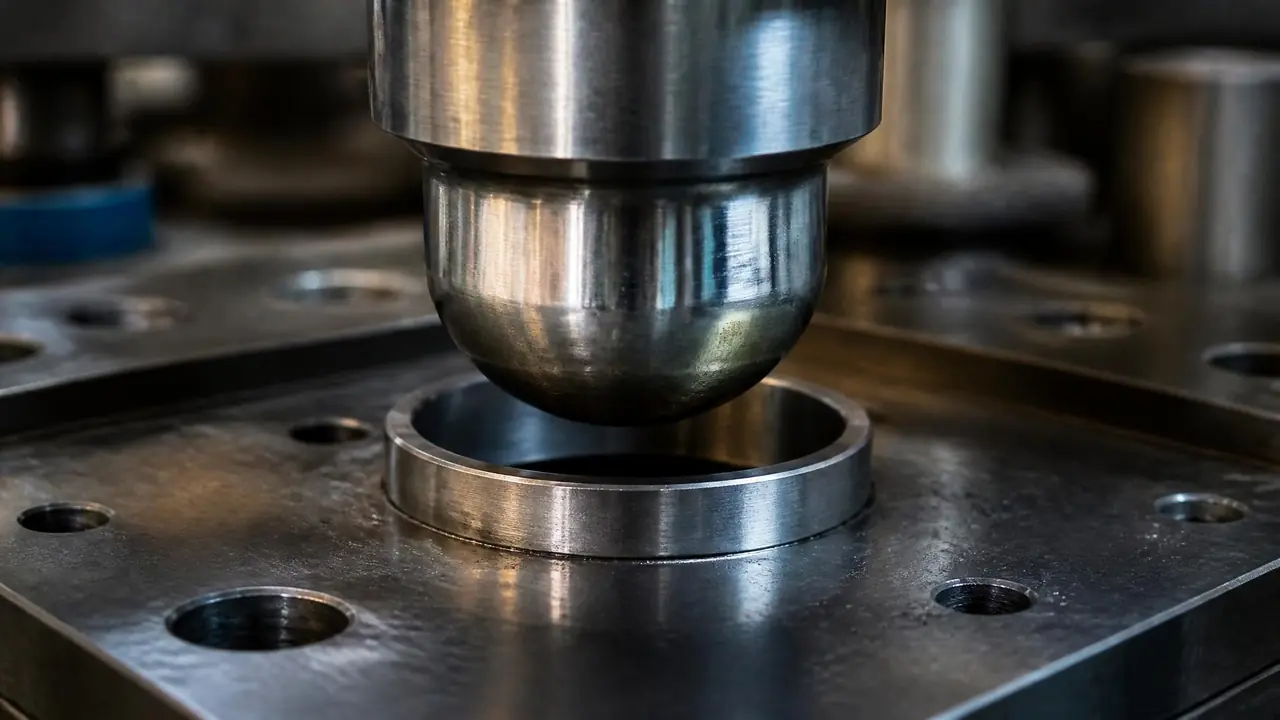

球头或抛物线凸模能让孔缘逐步进变形，极限系数再压半档；预冲孔加大、翻完再车孔是兜底方案，贵但稳。凸模形状是第一张垫。平头凸模下压时孔缘一瞬间吃满变形，球头是把变形摊开到一小段行程里逐步拉完，同样的料能多翻一点，代价是凸模多一道形面加工，竖边口部尺寸也松一点。

真要把球头那一刀做出来，从粗车、热处理到精磨得走完一整条工序链才保得住形面精度，这篇从粗加工到精加工的完整工序链把过程讲得很全。

第二张垫是两步法：预冲孔故意放大，K自然变大，翻边怎么翻都不裂，翻完上车床或用铰刀把孔径修到图纸尺寸。我见过有厂子卡着K=0.64硬翻铝件，裂了就怪材料不好，其实是多一道车工的事。两步法的成本确实高。可跟整批报废放一起算，怎么算都划算。什么时候值得垫这两张垫，我的分界线很直接：批量上千件、料钱贵的，垫；打样几件的东西，别折腾。

模口磨损后的处理也提前交代一句。翻边口拉毛粘料到抛光救不回来的程度，很多厂直接补焊，激光焊的热影响区小，翻边口这种精度敏感的位置比氩焊靠谱，两种工艺的门道，这篇模具激光焊机对比氩焊冷焊的实战分析讲得比我细。

翻边模具的账，说穿了就三层：系数算对是及格线，孔边处理干净是第一道保险，模具状态和批次管理决定你能不能一直及格。那副支架模后来批量生产两年，合格率稳定在九成九往上，靠的不是什么高招，是把毛刺和批次这两件小事当了真。下次试模裂了，别急着怪系数，先蹲下来看裂口落在毛刺面还是光面，答案往往就在那一圈断口上。

常见问题

翻边系数比极限值大就一定不会裂吗？

不一定。系数只是把变形程度控制在统计意义上安全的位置，孔边毛刺、材料批次、润滑、压边力都能把合格率拉下来。我见过系数0.75照样裂的，查到最后是孔口毛刺没去。系数大只是不裂的必要条件，不是全部。

螺纹底孔翻边（翻边攻丝）的系数怎么算？

那是另一本账。预冲孔按螺纹小径的要求倒推，翻边高度按要攻的扣数定，薄板上能翻出够攻两三扣的凸台。这种翻边一般不是系数卡脖子，卡的是翻边高度和壁厚减薄，攻丝前凸台内孔得留够有效螺纹长度。

翻边竖边口部呈喇叭状、立不直，是什么原因？

多半是凸模和凹模间隙偏大，或者凹模圆角太小让材料回流。先把间隙压到接近一个料厚试试，再查压边力够不够，竖边根部起皱也会把口部带歪。调模从间隙到压边力，一次动一个变量，别俩一起动。

翻出来的高度够不到图纸要求怎么办？

先回头核对预冲孔直径，孔做大了高度就矮，这是最常见的账算反。实在不够就得改小预冲孔重试，或者加一道拉深工序分担，别靠把竖边硬拉薄去凑高度，拉薄过头口部必裂。
