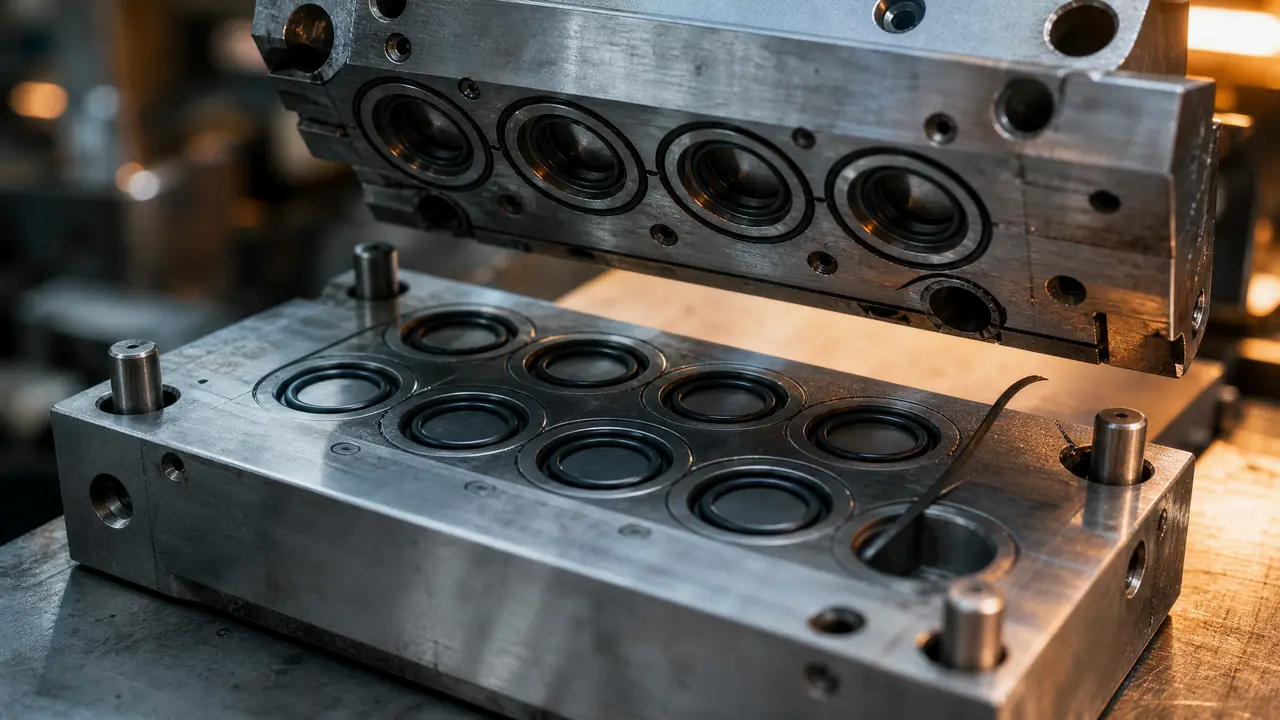

o型圈模具怎么开？分型面的毛边

o型圈模具这东西，画图的时候看着最简单，不就一个环形型腔嘛，可真上手开模，翻车的基本都翻在同一个地方——分型面。我第一套o型圈模具是给客户做耐油圈的，一模8腔，图纸没标溢料槽位置，加工师傅按老习惯平着分了型，试模出来每只圈腰上都箍着一圈0.3毫米的飞边，撕不掉，锉不平，八百多只件全靠手工修。修到第三天，客户把尾款扣了。从那以后我接o型圈模具，第一件事就是把分型面的方案钉死再动刀。

毛边从哪来的？橡胶硫化的时候会往分型缝里挤，挤出来的料压薄了就是毛边。模具研合得越紧、溢料槽设计得越合理，挤出来的料就越薄。反过来，分型面上只要有一个高点或者垫了点料，飞边厚度直接翻几倍。所以聊怎么开o型圈模具，核心就一件事：把分型面这条线管好。

分型面选180度还是45度

毛边要求不高的走180度平面分型，便宜好加工；要求修边省事的选45度斜分型，飞边落在斜面上，撕一下就净。两种开法没有绝对好坏，看你的件卖什么价。

180度平面分型是最传统的开法，上下模各车半个环形槽，合模后在圈的赤道位置压出一条毛边。好处是加工简单，车床加磨床就能搞定，一套一模16腔的模具价格也好谈。麻烦在于毛边正好长在密封工作面上，修重了伤圈，修轻了留台阶，全凭修边师傅的手感。

45度斜分型把分型缝挪到密封面的斜上方，毛边压出来带一个自然的撕边口，手工一撕基本就干净。我们做过一套一模32腔的NBR o型圈模具，用的就是45度分型加刀口式撕边槽，模温165℃，硫化8分钟，压出来的毛边实测0.07毫米左右，过一遍冷冻修边机，20分钟清一炉，几乎不用手工补刀。代价是斜面加工精度要求高，型腔得靠电火花或者数控车才能做出锥度，模具价格比平面分型的贵三成上下。

选择上我不装中立：只要客户对毛边有要求，我一律推45度。修边的人工是持续支出，模具那点差价，两批货就赚回来了。

毛边突然变厚了，先查哪四处？

按顺序查分型面研合、锁模压力、加料量和排气槽：突发飞边八成是分型面垫了硬料，或者硫化机压力掉了。别急着改模具，先量毛边厚度再动手。

我那次翻车就是研合问题。模具用了一阵，师傅拿油石修分型面的时候手重了，局部低了两个丝，料全往低处跑，飞边从0.08毫米直接飙到0.4毫米。用红丹研合检查，合模压一下看接触点分布，哪里不发亮哪里就有间隙，这个检查半小时就能做完，可惜当时没人做。

剩下几处也都有固定的查法。锁模压力看硫化机表压够不够，o型圈模具吨位不大，但压力掉一成，飞边肉眼可见地厚起来。加料量宁可多放一点，缺料的时候橡胶先填型腔再填溢料槽，容易出厚边和缺角。排气槽堵了会让型腔憋气，圈表面起气泡和圆弧状的厚边，拿细钢丝通一遍就好。修完边想继续处理密封面的，套路和模具抛光是一个路数，之前写过一篇从粗抛到镜面的抛光分级方法，这里不重复了。

开一套o型圈模具的完整顺序

顺序是：定分型方案、算收缩率、造型腔、开溢料排气槽、热处理研合、试模修边，一步都不能倒着来。跳步省下的时间，试模阶段会加倍还回来。

收缩率这步最容易糊。NBR一般在1.6%到1.8%之间，氟橡胶能到2.5%往上，得按实际胶料问胶厂要曲线，不能拍脑袋。我们习惯先压一炉试片实测收缩，再定型腔尺寸，多花半天，比试模后整套模具返工划算得多。

型腔加工看设备条件：有数控车就直接车锥面，没有就车完留量上电火花。溢料槽我按料量开，一圈型腔配一道环形溢料槽，容积控制在加料量的一成半左右，再往外留两道余料槽防挤伤。热处理别省，型腔硬度做到HRC48以上，分型面磨完再研合，要镀铬的话铬层厚度控制在0.03毫米以内，厚了反而崩。车铣磨放电这几种工艺在o型圈模具上的取舍跟别的模具有点不一样，型腔小而浅，车削和放电占大头，拿不准的可以翻翻之前那篇车铣磨放电线割五大工艺对比。

回头看我第一套o型圈模具交的学费，其实就一句话的事：图纸上没画清楚的那条分型线，最后都会变成车间里修不完的飞边。方案阶段多花一天，把分型面、溢料槽和研合检查写进工艺卡，让加工师傅有据可依，后面的麻烦会少一大截。你手上要是也压着一套毛边下不来的模具，先别动刀，拿红丹研合一遍再说。

常见问题

o型圈模具一般开几个腔合适？

看量。试制和打样开2腔到4腔就够，量产的话一模16腔到64腔都常见。腔数越多，对分型面研合和每腔料量均匀性的要求越高，我们车间做批量件基本一模32腔起，再往上合模精度不太好控。

o型圈模具用什么钢材好？

小批量用45号钢调质就能顶，性价比高。批量大就上40Cr或者Cr12MoV，淬火到HRC50左右，分型面耐磨，毛边厚度才稳定。对圈表面光洁度要求高的，再加一道镀硬铬。

毛边修不掉，有什么省力的办法？

量大的上冷冻修边机，把毛边冻脆了滚掉，32腔的件二十来分钟一炉。量小就手工撕加砂盘修，45度分型的撕边口设计得当的话，手工撕完几乎不用返工。

试模出缺料怎么办？

先加料量，再查排气槽。缺料多数是料重不够或者排气堵了，胶料在型腔里憋在半路填不满。还不行就把摆料方式从条状改块状，料块对着薄壁处放。
