连续模具是怎么工作的？级进模工位与料带节奏

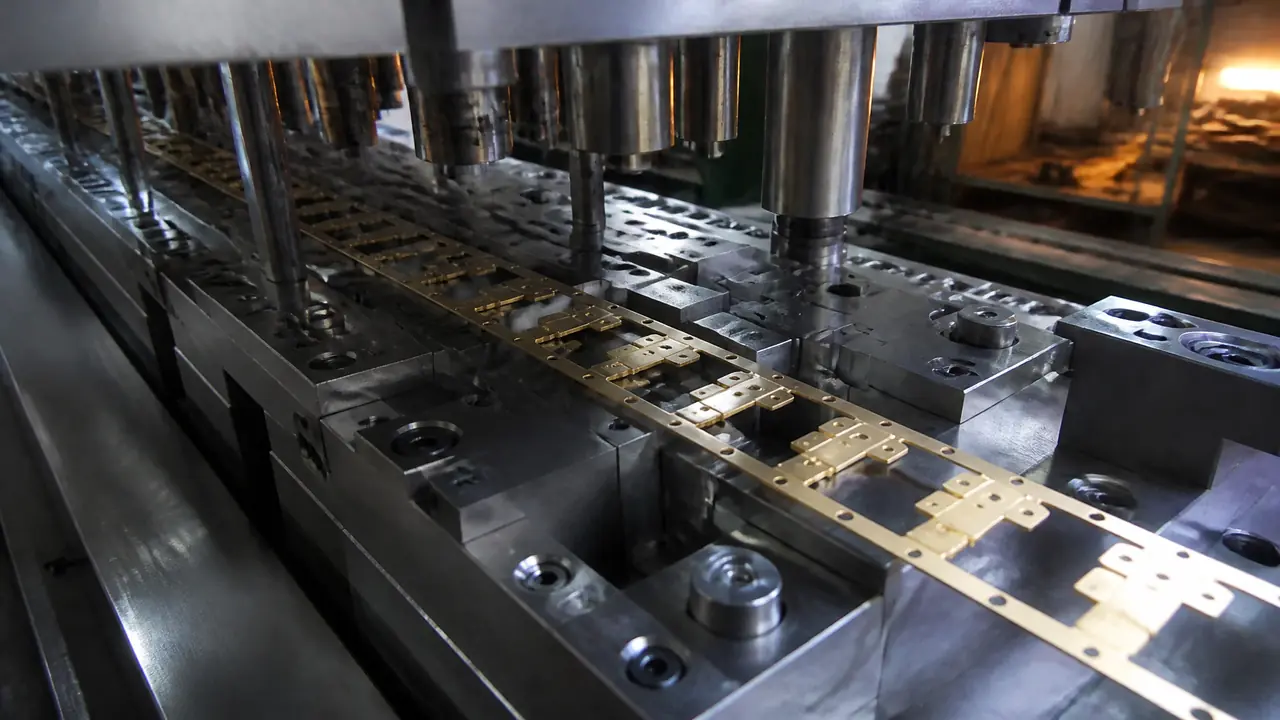

第一次看连续模具干活的人，多半会愣在那儿：卷料架把料带送进来，模具一开一合，料带噔噔噔往前跳，跳那么几下，末端就掉出来一个完整的小零件。没人搬料，没人翻身，没人二次定位。我的判断很简单，连续模具就是把一个零件的全部冲压工序，拆到同一条料带的不同位置上，每个位置干一小步，靠步距把它们串成一条流水线。

单工序模打一个零件，得开好几套模、倒好几台床，中间还有半成品搬运和磕碰的风险；连续模具把这些全塞进一套模架，冲一次出一个工步，效率差着数量级。我们车间那套接插件端子模，料厚0.3毫米的磷青铜，步距8毫米，冲次开到每分钟400次，一个班下来的端子用编织袋装。这就是它在大批量小件里吃不倒场的原因。

一条料带上，工位是怎么排的

排工位的原则是先冲导正孔和内孔，再做切边、折弯、成形，孔位要求严的工序尽量挨着放，最后一步才把零件从料带上切下来。顺序不是拍脑袋定的。导正孔必须第一个打，后面所有工位都踩着它定位；内孔先冲、外形后切，折弯要趁材料还连在料带上时做，因为切下来之后料就没地方抓了。

拿我们那套端子模举例，一共十个工位：第1工位冲导正孔，第2、3工位冲接触簧片的内孔和让位槽，第4工位切大部分外形、留着连接筋，第5工位压印打点，第6、7工位折两道弯，第8工位校平，第9工位整形，第10工位切断出件。中间有一版设计把折弯排在了切边后面，结果料带刚性不够，冲着冲着就跳步，后来改成先切大部分、留筋撑着，折完再切干净，才稳下来。这种坑，图纸上看不出来，得上机才知道。

工位数也不是越多越好。工位多，每个工位分担的变形量小，模具寿命长，但模架贵、对床子台面要求也高。行业普遍的做法是能合并的冲裁合在一起，折弯和整形分开，一个工位只干一件拿得稳的事。工位之间的距离就是步距，步距乘以工位数，决定了料带走多远，也决定了模架有多大。

载体这块我吃过亏。有一版为了省料，把料带两边的载体压到1.5毫米宽，0.3毫米厚的磷青铜，冲到两万多次，料带从中拉断，停机接带一次半个多小时。后来放回2.5毫米，这个问题再没出现过。省下的那点料钱，不够一次停机赔的。

步距与导正销：料带节奏的两个命门

步距是料带每次前进的距离，导正销在每次冲压前把料带拉回准确位置，两个环节的配合误差要压在0.02毫米左右，节奏才乱不了。分工是这样的：送料机做粗定位，误差大概±0.1毫米；模具里的导正销进导正孔，用锥形头部把料带拽回正确位置，粗定位的偏差全靠这一下吃掉。

导正销和导正孔之间的间隙，我一般留单边0.01到0.02毫米。间隙大了定位虚，料带走几步就飘；小了销子刮孔边，毛刺越滚越大，最后直接卡料。导正孔的直径也有讲究，行业里常用料厚的四到六倍来估，0.3毫米的料就打1.5毫米左右的孔，太小了销子插不进，太大了孔边强度不够。

步距精度从哪来？从刀口和定位块的加工上来。这些关键件的型腔是慢走丝割出来的，一套模的步距累积误差要压在0.02到0.03毫米以内，具体哪些加工方式能做到这个水平，可以看看这篇模具五大加工工艺的对比：车铣磨放电线割五大工艺对比。加工这一环掉链子，后面调模调到怀疑人生。

判断跳步有个土办法：把料带从模具里抽出来，对着灯看每列孔位。肉眼能看出错位的，基本就是导正出了问题；往一个方向偏，多半是送料机没调平；乱偏，就查导正销磨损。别急着拆模，五分钟的检查能省半天的事故分析会。

冲次提快之后，这笔账要重新算

冲次不是想提就提，料带越薄越软，提速后越容易跳步和拉断，先确认送料机的响应速度和导正间隙，再谈产量。送料机跟不上冲床的节奏，料带就会在导正销还没插稳之前往前窜，节奏一下就乱了。

那套端子模从每分钟350次提到400次，产量涨了大约14个点，代价马上就来了：导正销寿命明显缩短，原本三个月换一次，提速后两个月出头就得换。还有回弹的问题，折弯90度的地方，冲速上去以后回弹量跟着变，我们实测从2度左右跑到接近3度，压印那一步的补偿角度跟着调了一版才稳定。冲速、料厚、模具间隙是一根绳上的蚂蚱，动一个，另外两个都得看一眼。

润滑也影响节奏。高速冲的时候润滑油跟不上，料带和卸料板之间干磨，温度一上来，料带会微微翘曲，导正销插孔就开始费劲。我们的做法是喷雾嘴不好使就直接上滚轮涂油，油量以料带背面不积滴为准。这些细节没人写进教科书，但真金白银都是这么省下来的。

话说回来，连续模具看着复杂，拆开就是"分工位干活、靠料带串场"这一件事。先把导正孔和载体这两个地方盯住，八成的跳步和断带都在这儿出。下次车间里那套模子再闹脾气，先抽料带出来对灯看孔位，比急着拆模省事得多。

常见问题

连续模具和单工序模，到底怎么选？

看量。月产几万件以下，单工序模便宜灵活，改起来快；上到几十万件，连续模具摊下来的单件成本才划算。我们厂的经验是订单确认要做两年以上，才值得开一套级进模。

一套级进模大概多少钱、多久能交？

看工位数和精度要求。十个工位左右的普通端子模，行业普遍行情十几万到三十万，试模到交模大概一个月上下；带复杂折弯成形或者高速冲的，价格再翻一倍也不稀奇。

料带跳步了，第一步该查哪里？

先查导正销。抽料带对灯看孔位偏差的方向，固定往一边偏是送料机没调平，乱偏是导正销磨损或者间隙过大。先定位，再动手，顺序别反。

料带载体断了怎么办？

断带基本是载体太窄或者料带受力不均。应急先把冲次降下来手动续带，治本的办法是把载体加宽，或者把切断工位的分离力调小。我们1.5毫米断带的教训就摆在那儿。
