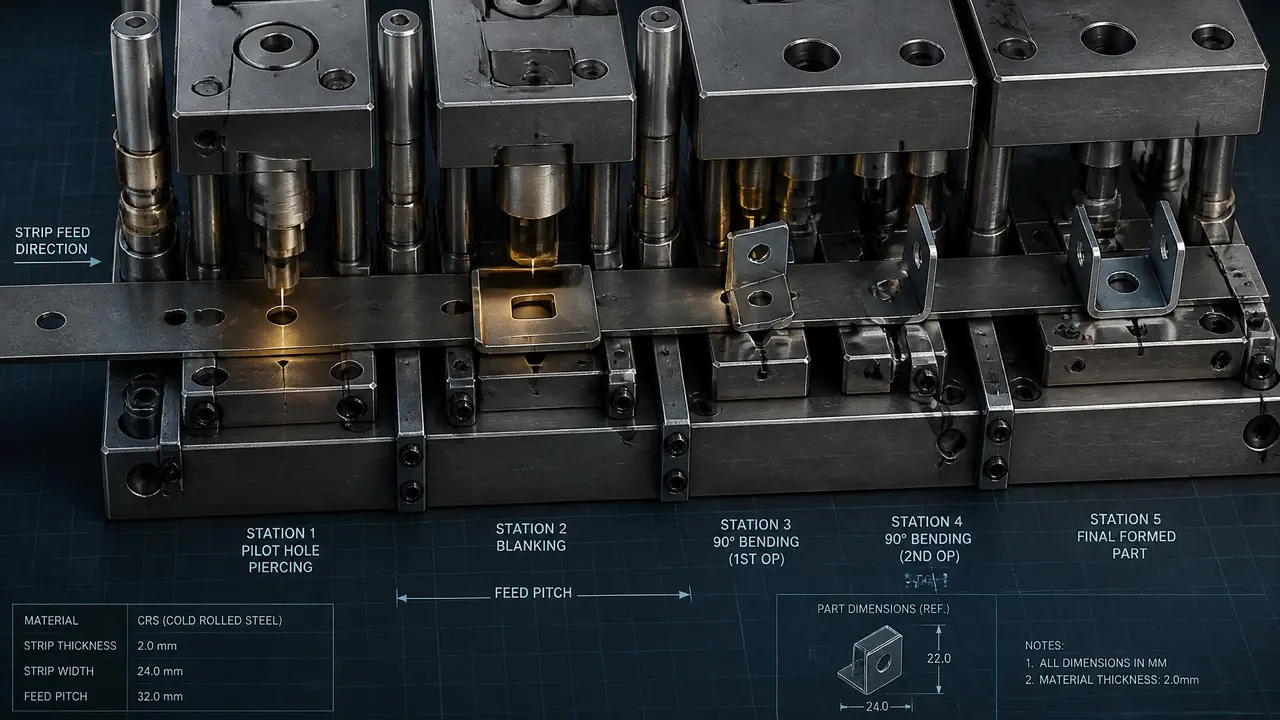

冲压连续模具怎么排工位？料带与跳步
直接给结果：冲压连续模具排工位，先把载体和料带走向定死，再按冲导正孔、切外形、折弯整形的顺序拆步。工位多少由产品结构决定，复杂折弯宁可多留一个空工位也别挤在一起。动手开钢之前，先把整条料带图画完整。
客户发来一个精密插片，问冲压连续模具得排几个工位、什么时候能出件——这个问题我每周都要回答一遍。我的看法一直没变：工位数量不是拍脑袋定的，是料带决定的。料带怎么走，工位就怎么排，排样做扎实了，后面试模基本是走流程；排不好，改模能改到你怀疑人生。
很多人一上来就纠结步距算多长，方向就反了。步距是算出来的没错，但排在第一位的是载体形式和料带走向，这两样定了，步距、工位顺序、导正方案才有落脚点。下面按我们车间实际的排样顺序，一层一层拆开讲。
排工位先排载体，料带走向定生死
排工位的第一步不是算步距，是选载体。双边载体最稳但废料多，单边载体省料，小而薄的件可以走中间载体。载体就是料带上那两条边框，冲压全程靠它把产品拖过每一个工位，载体一变形，后面全乱。
三种载体的差别，用一张表说清楚。
| 载体形式 | 适合场景 | 材料利用率 | 送料稳定性 |
|---|---|---|---|
| 双边载体 | 料薄、精度高、有整形压印的件 | 低 5-8 个点 | 最稳 |
| 单边载体 | 外形简单、料厚 0.8mm 以上的冲裁件 | 较高 | 容易偏摆 |
| 中间载体 | 连接器端子、细长小件 | 最高 | 折弯后易抖动 |
我的教训在上个月。一个 0.5mm 厚的 304 屏蔽罩，为了省料走了单边载体，试模时送到第三步就开始偏摆，导正销插不进孔，边缘全是毛刺。改回双边载体重排，材料利用率从 76% 掉到 69%，但每一把都稳定出件。老板盯着那 7 个点的料钱心疼，我盯着的是每改一次模三五天的周期，这笔账不难算。
料带走向也有讲究。产品上的孔位、折弯线尽量和料带边缘平行，斜着走料的话，冲裁间隙和折弯回弹都会跟着角度变，调试难度翻倍。毛刺方向也得想，冲裁断面靠凹模一侧，外观面朝上还是朝下，客户验收时看得一清二楚。这一步在 CAD 里多花半小时，后面少改三回模。
跳步怎么算：步距、导正孔和空工位
步距等于排样最宽处尺寸加载体桥宽，再留 0.5-1mm 余量；导正孔必须安排在前两个工位冲出，后面全靠它定位。跳步的本质是让料带每走一步，都落在同一个基准上，误差不累计。
导正销和孔的配合间隙，我们一般取 0.01-0.02mm，料越薄取越小。间隙大了料带会前后窜，冲出来的孔距就不对；小了容易卡料拉伤。别小看这两丝，0.5mm 以下的薄料，两丝的差距就是合格品和报废品的距离。
空工位是新手最容易删掉的东西。看着什么都没做，白占地方，实际上它有两个用：一是给后面的工位留修改余地，试模发现要加一个整形或者切口，有现成位置可以塞；二是分散受力，连续冲压时冲裁力集中，隔一个空位能减少料带变形。十来个工位的模具，我习惯每三四个工位留一个空的，折弯工位前后必留。
送料节拍也在这一步一起考虑。冲床每分钟冲 200-400 次，步距误差哪怕只有 0.05mm，几百次下来累计偏移就够让末端工位错位。冲完的刃口精度怎么保证，可以看看这篇车铣磨放电线割五大模具加工工艺对比，刃口靠线割还是磨，间隙精度完全两回事。
折弯工位的顺序与回弹补偿
折弯永远排在冲裁和切口之后，一次只折一个方向；回弹补偿按材料和硬度预留，SUS301 半硬料通常留 3°-5°。顺序排错，前面冲好的孔会被拉变形，这是排样里最贵的错误。
原则很简单：先冲后折，先内后外，一次一个方向。孔在折弯线附近的，要么提前把孔位往外让，要么把这一步安排在折弯之后补冲。压筋、压印这类体积成形的工位放在折弯前面做，折完再压，筋会被拉塌。
回弹没有公式能一次到位，试模就是干这个的。我们车间的做法是第一版补偿角按经验给：SPCC 冷轧板留 1°-2°，SUS301 半硬料留 3°-5°，铝料软但回弹怪，要试。之前一个端子，第 9 工位 90° 精折弯，试出来实际 86°，回弹 4°，改补偿角到 94° 再折，量出来 89.5°，再加整形工位压实一次，才稳在 90°±0.2°。三把试模，十二天，成本全是回弹教的学费。
还有一次翻车也记在这里，帮你避坑：折弯工位排得太靠边，料带折弯时载体跟着受力变形，抬料销把料顶起来的时候产品已经翘了。后来把折弯方向转了 90°，让受力对着双边载体，问题消失。折弯方向不是看图舒服，是看料带受力。
回到开头那个问题：先定载体和料带走向，再算步距留空位，最后排折弯整形，每一工位只做一件事。排样图画完别急着开钢，拿去让做模的师傅看一遍受力，让品保看一遍孔位基准，多花三天换一次试模过关，划算。
常见问题
连续模具工位越多是不是越好？
不是。工位多意味着模具更长、送料累计误差更大、造价和调试时间都往上走。能合并的冲裁尽量合并，该留的空位要留，但不给排样注水。工位数跟着产品走，不跟着心理安全感走。
空工位什么都没做，能不能删掉？
试模之前删掉一个空工位，省的是几块钢料；试模之后发现要加工位，改的是整条料带。我的建议是折弯前后和复杂成形附近必须留，直通冲裁区可以省，十工位以上至少留两个。
料带排好了还能改吗？
开钢之前改，改的是图，半天的事；模具加工过半再改，刃口、固定板、卸料板全要动，基本等于重开。所以排样评审宁可多花一天，也别带着疑问下刀。
排样一定要用专业软件吗？
二维 CAD 手排完全够用，我们车间绝大多数排样就是 CAD 加一条料带模拟线。专业软件的优势在材料利用率自动优化和干涉检查，量大件多才划算。工具不是关键，载体、步距、回弹这三笔账算清楚才是。
