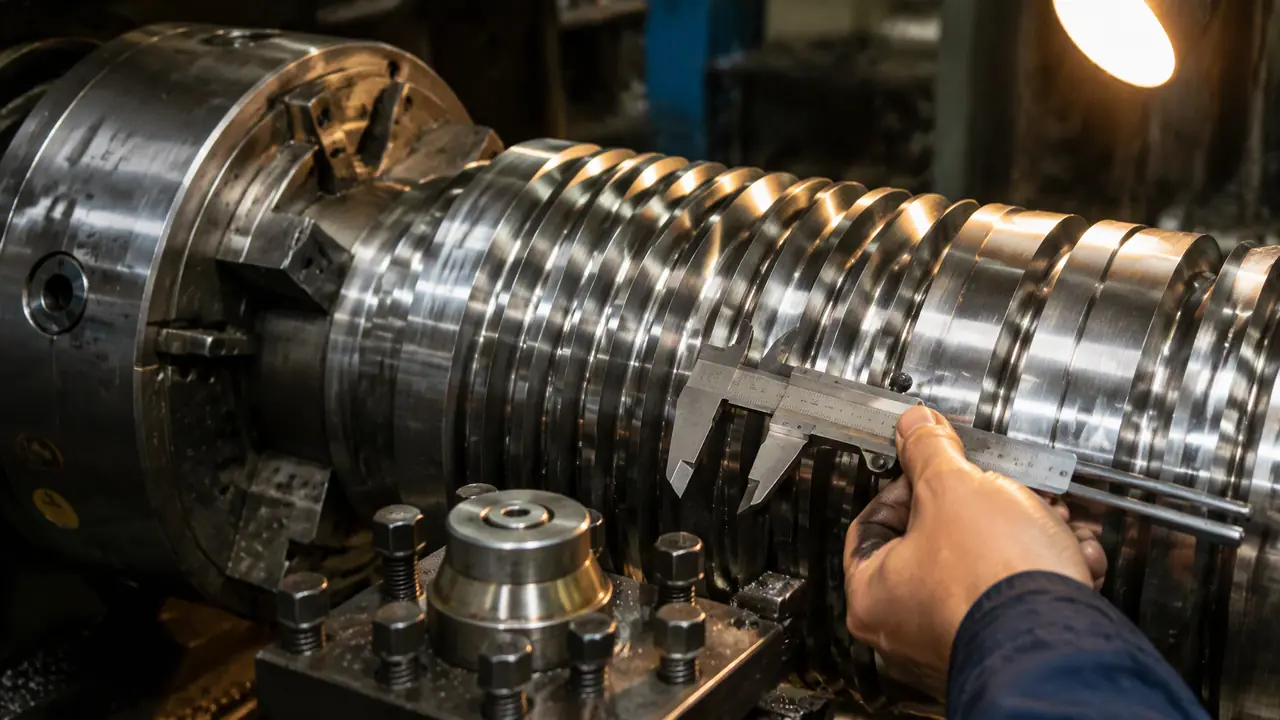

轧辊模具怎么定制不踩坑？材质孔型与验收门道讲透
先说结论：轧辊模具定制的成败，七成押在材质和孔型数据上，三成才是车磨淬的手艺。压彩钢瓦用45钢调质镀铬就够，焊管辊得用GCr15整体淬火，下单时料厚、回弹缩放、道次排布缺一样都别急着付订金。验收就盯两个数：辊面跳动不超0.02毫米，硬度HRC58以上，这两关过了，一套辊干三年不添乱。
上礼拜有客户来电，说换了副便宜辊之后压出来的彩钢瓦楞边全是毛刺，漆面都划透了。轧辊模具是整条冷弯成型线上最不能省的中心件，辊面差半丝，几百米料出来全是次品，省下的材质钱迟早加倍赔回去。
一问才知道，他图便宜上了副45钢不淬火的辊，差价六千，废料加停机赔进去小两万。这种单我一年能碰上好几回，多的时候一个月三起。
辊这东西看着憨。门道全藏在钢里。
材质选错，后面全白忙
材质要跟着成型什么料走：打彩涂薄板选45钢调质加镀硬铬，焊管和受力型材选GCr15或Cr12MoV整体淬火，又硬又韧的热轧厚板才轮到H13。这是我这十几年配得最多的一张对照表。
| 成型工况 | 常用材质 | 热处理 | 一套参考价 |
|---|---|---|---|
| 彩钢瓦琉璃瓦，料厚0.3-0.5毫米 | 45钢 | 调质加镀硬铬 | 1万-2.5万 |
| 焊管成型段和定径段 | GCr15 | 整体淬火HRC60-62 | 3万-6万 |
| 厚板型材冷弯 | Cr12MoV或42CrMo | 淬火回火各一遍 | 4万-8万 |
有个误区得点破，不少客户认定材质越贵越耐用。我上个月刚劝退一单，客人非要给压瓦机配Cr12MoV的辊。这钢淬透性好不假，可它偏脆，压薄板这种冲击小的活儿，45钢辊面镀铬更滑、不粘漆，寿命反倒更长。辊类模具里另有一路是旋压用的辊轮，选材又是另一套逻辑，想弄清楚可以看这篇旋压模具是什么？旋压轮与芯模的配合。
镀层单独说一句。硬铬层厚度0.03到0.05毫米，磨薄了别急着整套报废，拆下来重镀一回几百块钱。跟菜刀钝了重新开刃一个道理，刀身还是那把刀。
孔型数据给不全，厂里没法给你准价
下单前必须交齐四样：带钢材质和料厚公差、成品截面图、成型道次排布、回弹缩放比。缺一样厂家只能按经验估，估错一道，整套辊跟着报废重开。这四样是我报价单上的硬门槛。
道次排布是这行的技术底子，从带钢展开宽度算起，一道压多少角、哪道留余量，都得在图纸上定死。焊管辊的排法更细，成型、挤压、定径三段各有各的节奏，这篇焊管模具怎么调？高频焊管辊压成型的孔型把调机顺序讲得挺细，下单前翻一遍心里有谱。
最悬的一张单我到现在还记得。客户只发来一张成品截面照片，料厚没写，人还在电话里直催报价。我们按0.8毫米普通碳钢估着做，结果人家压的是1.2毫米镀锌板，辊缝全错，整套重车，前后多耗二十天，运费各认一半。
末道定径也最容易起纠纷。调不对就要扯皮，口径先统一再说，可以对照这篇钢管模具怎么定径？焊管轧辊孔型调整，看完再签单不吃亏。
老实讲，这三样数据里最值钱的是回弹缩放比，那就是老师傅一遍遍试出来的经验值。同样的0.8毫米镀锌板，去年的料和今年的料回弹能差出0.2度，别嫌试料麻烦，压上三米废料换个准数，比整套辊返工便宜太多。
回弹补偿最常被漏掉。0.5毫米以下的薄料回弹小，0.8往上的每道得多压过半度到一度，压多少得拿料试。报价时我必问一句：料厚是每卷都一样，还是几档混着压？混着压的活儿辊按中间档做，两头靠垫片找补，这个不问清，装上机就有得吵。
车磨淬三道关，验收就盯跳动和硬度
车加工给磨削留0.3到0.5毫米余量，淬火硬度打到HRC58以上、回火两小时消应力，最后一道磨辊把辊面跳动压进0.02毫米，三关都过，装上机台压出的头一件就是合格件。
这个坑我踩过。前年赶一批定径辊，车完直接送淬火，磨量只留0.2毫米，料是42CrMo，出炉一量变形0.1毫米，磨到尺寸孔型就走样，六副辊全数重车，光料钱就搭进去一万多。
从那天起车间有条铁规矩。淬火前必量留量，留量单跟料一起走。
验收那天带三样东西去：百分表、孔型样板、便携硬度计。表头顶着辊面转一圈，读数过0.02毫米就要求重磨；样板卡进孔型四周，透光均匀才算贴合；硬度打辊面三点，低于HRC58的是回火温度没控住，耐磨性至少打个八折。厂里连这三样都不让你上手，这单趁早换家做。
对了，说句跑题的。淬火多半是外协的，炉子一动就是五六天，赶交期别光盯着磨床，先把淬火的排队日子问死，我们车间不止一回吃这个亏。
寿命给个数。GCr15焊管辊压Q195带钢，一套干300到500吨就得撤下来修磨，一次修0.3到0.4毫米，能修四五回；镀铬压瓦辊压到30万米上下重镀。低于这个数一大截，多半是钢号被调了包，拿45钢冒充GCr15的货市面上不少。
后来那副彩钢瓦的辊，客户还是拉回来让我重做了一副45钢镀铬的。试压五米，边口干净利落，他电话里就一句：早听你的就好了。轧辊模具这行，明面上省的是材质钱，暗地里赔的是停机和废料，材质、数据、验收三件事抠死，钱才真正花在刀刃上。
常见问题
一套轧辊模具多久能交货？
常规压瓦辊25天上下，焊管成型加定径全套要30到40天，卡脖子的多半是淬火外协排队。急单有的厂肯插空做，但要加两三成急工费，不如提前订。
轧辊磨损了能修几次？
GCr15淬火辊一次修磨掉0.3到0.4毫米，一般能修四到五回，孔型快磨到尺寸下限就得换新。镀铬辊不用修磨，拆下来重镀一层就行。
压出来的带钢边部起波浪，一定是辊坏了吗？
不一定，八成是末道定径的辊缝没对正，或者料卷本身松紧不匀。先把最后一道辊缝按料厚重新对一遍，再查送料立辊，都正常了才轮到怀疑辊面。
非标截面的轧辊为什么贵三成还慢一周？
非标孔型没有现成的样板和刀路，设计排样加试切都要从头来，工时就吃在这上头。真想省，截面能套标准系列就套，差一点点的圆角别死磕原样。
