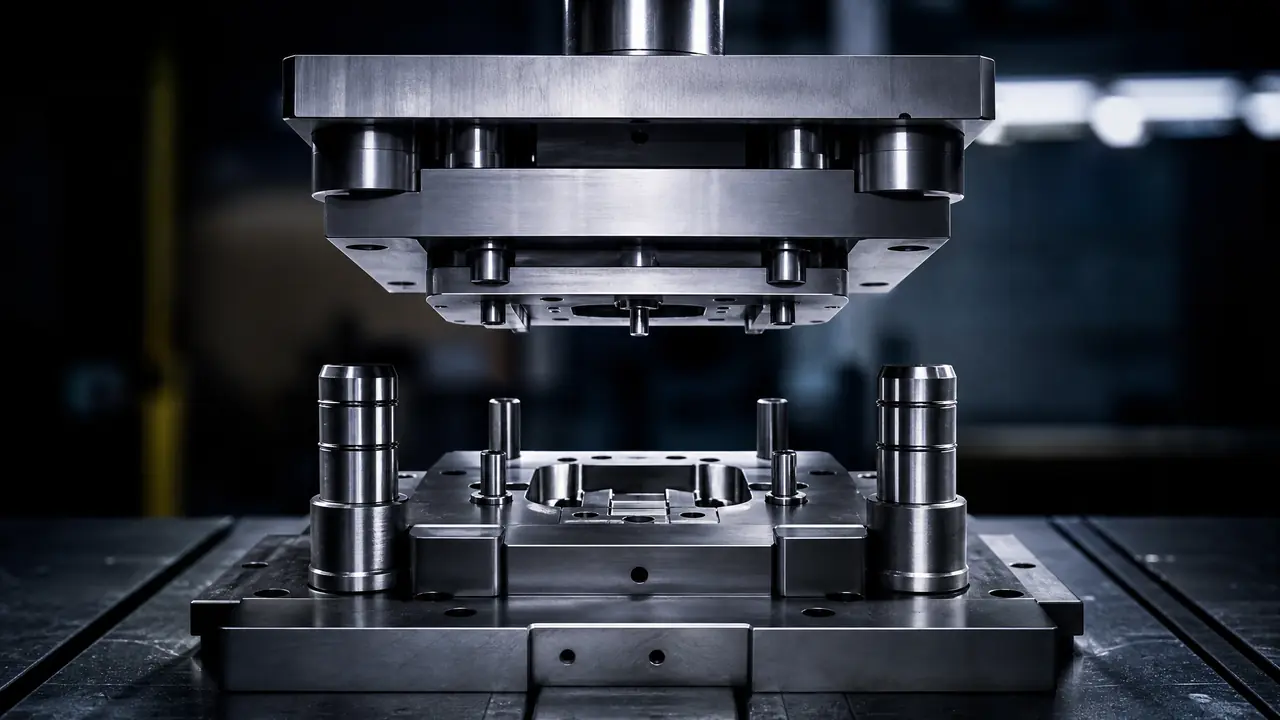

冲压模具结构拆解：上模下模零件叫什么、坏了对症查

凌晨一点多，合作了四年的钣金厂老板打来电话，开口就问冲压模具结构里是不是冲头废了，件上的毛刺一天比一天高，他想连夜让我配两根新冲头应急。我没接这个话，先问他卸料板回得干脆不干脆，冲的时候有没有啪啪的带料声。他在电话那头愣了几秒，说弹簧好像确实不太对劲。第二天上门一查，四根卸料弹簧疲了两根，料带贴着凸模往上走，刃口活活被拉毛。换两根弹簧八十块钱，收工。

我干修模钳工十来年，带学徒的头一个月从不让他碰机床，就干一件事：拿一副报废复合模的总装图，把上模下模的零件从上往下背到能默画出来。背熟了，客户在电话里报三个症状，你脑子里就能圈出两三个嫌疑件，上山带对工具，一次到位。这篇就是那堂课的文字版，先给一张上下模零件对照表，再教一套症状反查的排查顺序，全是修模现场换来的土经验。

一副冲压模从上到下：上下模零件对照表

上模一串是模柄、上模座、垫板、固定板、凸模和卸料板，下模一串是凹模、下模座、导柱导套加定位件，各管各的一摊。背下来就三十几个字，但每一件拆开都有讲究。表里我把最容易出毛病的位置也标了，动手修模前扫一眼，心里先有个谱。

这张表是我带学徒用的底版，默认讲的是中小型复合模。级进模和汽车覆盖件模要在这个骨架上加东西，工位一多，斜楔、浮升销、限位柱、安全检测销全都进来了，但上下两半的账不变：上模管打，下模管接，导向管准。头一回接触的人别贪多，把这张十行的小表背熟，再去看几百个件的级进模图纸就有抓手了。

上模这几件：模柄和卸料板最容易被小看

模柄把上模吊在冲床滑块上并对中传力，卸料板管扒料兼压料，弹簧力一掉毛病全写在件上，这两件最不该省。很多人一提上模只说凸模。凸模是明星，模柄和卸料板是幕后，幕后出事比明星出事更难查。

先说模柄。小模常用压入式，直接压进上模座，配合面一松，冲的时候整个上模会咚咚地敲滑块。旋入式的靠螺纹拧紧，装模必须拧到位再加防松螺钉。我有一次赶产量偷懒少拧了半圈，冲了不到两千次模柄松了，件面全花，被组长骂了一下午，这事记到现在没敢再犯。吨位大精度高的模用浮动模柄，模柄和滑块之间留了旷量，压力机精度差一点也不往模具上传，一副多花三四百块，冲精密件的时候这钱花得值。

卸料板的名堂更多。普通模里它就是把料从凸模上扒下来，卸料力按经验取冲裁力的百分之三到六，弹簧预压留到自由长度的一成左右，别一上来就压到底。精密级进模里它还兼着给小凸模导向的活，孔和凸模的配合比凹模还紧，塞尺插进去的手感每副模都得记下来。弹簧是卸料板的命，我们车间现在一律按冲次换，冲满三十万次整组换新，一整套几十块，比事后修刃口便宜太多。

对了，说个跑题的。新手常把卸料板和顶出件搞混，记住一句就够：卸料板在上模，管的是把料皮扒下来；顶件块和打杆在下模与模柄孔里，管的是把冲好的件从凹模口顶出去。一个对料，一个对件，方向别弄反。

下模这几件：凹模和导柱是精度和寿命的底

凹模接料成型，单边间隙取板厚的百分之五到十；导柱导套管上下对准，游隙超过两个丝这副模就该停机检修了。下模看着朴实，精度和寿命全押在这几件上，模架的钱真别省。

凹模分整体式和镶拼式。形状简单的落料模用整体式，省事；刃口复杂或者容易崩角的位置，老师傅都做镶拼，把爱坏的那一小块单独做出来，坏了换块不换板。凹模刃口往下还有个漏料孔，要做三到五度的斜度，漏料顺了废件才不堵口。堵口这件事我吃过一回大的：废件卡在凹模口没落下去，上面还在冲，一副Cr12MoV的凹模直接涨裂，重做花了两周，连停产带加工费四千多。从那以后我们每两小时清一次废料腔，雷打不动。

导柱导套是整副模的尺子。布置上常见的有后侧两柱、中间两柱和四角四柱，料带宽、吨位大的模直接上四导柱。高转速的级进模用滚珠导套，配合间隙能做到三个微米上下，这个数我自己拿三坐标抽测过两副，属实。查旧模的时候我最爱干一件事：手推上模滑一滑，有旷量的模架直接判死刑，别心疼那点模架钱。导柱导套里的门道，这篇导柱导套在合模导向中的作用写得比我细，想深究的去看。

定位件是下模里最不起眼又最坑人的。挡料销、导正销磨掉几个丝，件的整体尺寸就慢慢走偏，而且这种走偏是渐进的，班长天天看件看不出来，等抽检发现超差，前面可能已经冲出去几千件了。我们现在的规矩是每两小时抽五件量一次关键尺寸，定位件磨到公差下限就换，一百来块的东西，赌不起几千件的返工费。

症状反查：件出毛病先对表再动手

毛刺先查间隙和刃口，带料跳屑查卸料弹簧，啃边查导向和固定板，尺寸走动查定位件，按顺序排能省一半工。症状反查的逻辑很简单：每种毛病背后都是固定的几个零件，把对应关系背熟，你也是半个修模师傅。

拿毛刺展开讲一句。间隙一般取板厚的百分之五到十，不锈钢这类硬料放到百分之十到十五，间隙对了毛刺自然细，磨钝的刃口修掉零点零五到零点一毫米就能回血。间隙和毛刺的细账，这篇打孔模具怎么用不翻车里有算法和实测，建议存着。但我得提醒一句，毛刺别全赖间隙，送料偏了冲头单边吃力一样起毛刺，先把送料校平再动刃口，顺序反了白磨一套刀。

再说回那个凌晨一点的电话。老板后来感慨，说干了八年冲压，头一回有人不急着卖他冲头，先教他看弹簧。这就是把结构背熟的价值：零件的名字和位置对上了号，毛病才对得上号，电话里十分钟顶得上白跑一趟。下次你的件出了怪毛病，先别急着拆模，把上面那张症状表对一遍，十有八九能圈出真凶。

常见问题

上模和下模哪个更贵？

多数情况凹模那边贵，刃口件的材料和热处理成本都压在下模，镶拼凹模一块就要几百上千。但级进模常常反过来，上模工位多，凸模一支接一支，上模贵也常见。

模柄直径是统一的吗？

不统一，常见的就40、50、60毫米几档，得对着自家冲床滑块的模柄孔配。收二手模最容易栽在这，模架看着不错，模柄直径对不上，还得重新车一根。

卸料板用45钢就够了吗？

普通冲压模够用，调质到HRC28上下就行。精密级进模的卸料板兼着导向，得用合金工具钢淬火，硬度上去才磨得住。别拿普通A3板凑合，用半年孔口就磨成喇叭形了。

想认零件，从哪种模下手最好？

从报废的单工序落料模下手，零件少，十几个件一晚上能背完。复合模零件多一倍，级进模上百个，顺序别搞反。废模跟厂里师傅要点，一般没人拦你。
