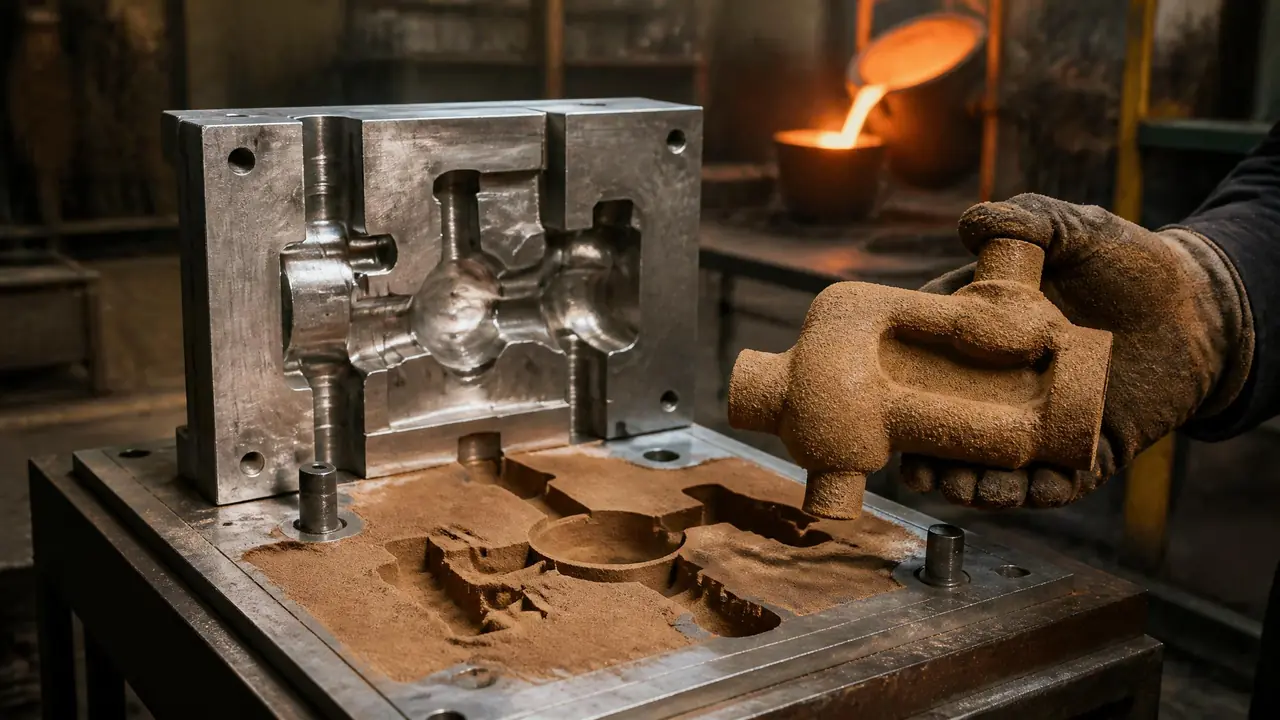

阀门模具是什么？阀体铸造模的砂芯与浇口

上个月有位做阀门的老板来车间看进度，站在型板前问我：这阀门模具不就是两个砂壳子吗，怎么要三十几天？我没直接回他，把他拉到芯盒旁边，指着里头的阀座腔和芯头说，钱和时间都埋在这些弯弯绕里。

我的判断很直接：阀体铸造模的难度不在外形，外形再复杂也就是个壳。真正决定成败的是砂芯能不能稳稳撑住内腔，浇口冒口能不能把缩松赶到加工面之外。这两处设计不到位，模具做得再漂亮，浇出来的阀体照样一批批报废。

阀门模具由外模和芯盒两大部分组成

一套阀体铸造模通常是外模模板加四五副芯盒，外模定阀体外形，芯盒定流道内腔，两套尺寸链对上了才出合格件。很多人以为铸造模就是一块板，其实内外两套系统缺一不可。

拆开讲。外模部分是上下型板，模样固定在上面，自硬砂造型线上用得最多的是铸铝模样和树脂模样。芯盒部分单独算一套，DN100的闸阀阀体，我们厂配了五副芯：阀体主芯、两个阀座芯、一根流道芯，再加一副排气芯。小口径能并芯，口径一大就得拆，不然起模就断。

材质上有讲究。壳芯机用的芯盒要扛220到240度的模温，只能上铸铁或者热作模具钢；自硬砂芯盒不吃高温，树脂板、玻璃钢、铸铝都能做，看你的批量。我劝过不止一个客户：批量没上来就别急着上铝模，树脂板先用着，省下的钱够你多试两轮浇口。

还有个容易被忽略的件：出气孔和排气芯。铁水进砂型，里头的气得有地方跑，我们会在阀体最高点做出气冒口，流道芯里扎排气针孔。有一回新师傅忘了装排气芯，浇到一半铁水返呛，废了一个砂型。别小看这些不起眼的孔，出事都在它们身上。

砂芯怎么做才不变形不断芯？

小口径阀体芯用覆膜砂壳芯，模温卡在220到240度，30多秒出一根；大口径走自硬砂，关键抓芯头定位和排气。砂芯是阀体的里子，里子垮了面子再好也没用。

壳芯这道工序我看得多。射芯机把覆膜砂打进热芯盒，结壳到一定厚度，多余的砂倒回去，再硬化十几秒开模。一根DN80的阀体芯，从合模到顶出大概35秒。我们车间去年把节拍从45秒压到32秒，办法是拿热电偶贴到芯盒内壁实测，而不是信设备面板显示的温度——面板往往偏高十几度，照着它调硬化时间，芯壳不是过烧就是夹生。

翻过一次车。前年梅雨季，一批阀体芯在仓库放了三天，浇注的时候呛火，阀体上气孔一片，整炉报废。后来定了规矩：砂芯当天做当天用，隔夜的必须回炉烘，仓库加除湿机。芯头间隙也收窄了，从单边0.5毫米收到0.3毫米左右，配合面刷脱模剂，装配时不晃。大件自硬砂芯还有一条，砂芯堆放不能压，堆三层的底下那层起模再直，放上两天也得弯。

浇口冒口的摆放，直接决定阀体补缩质量

铸钢阀体多用底注加发热冒口，冒口压在阀座最厚处，缩尺按2.0%放，浇口开多大靠首件试浇再修模。补缩做到位，缩松才会离开加工面。

阀体壁厚不均匀，阀座那一圈永远是最厚的，补缩就盯着它做。WCB铸钢收缩率放2.0%到2.2%，灰铁HT250放1%上下，球铁看牌号浮动。放错了缩尺，铸件出来再准的模具也是白搭，这套数我记在每套模具图纸的角上，改一次记一次。

浇注温度也有讲究。铸钢浇温1580到1600度，偏高一点流动性好，缩孔也跟着大，冒口就得相应加大。内浇口的位置我会避开阀座密封面，让热节和冒口直连；薄壁处必要时上冷铁激冷。业内常见的浇口比是直浇道、横浇道、内浇道按1比2比1.5左右的面积走，起步够用，最终都得靠首件说话。

首件怎么验？浇完清理完，先划线，量壁厚和加工余量，阀座面留量够不够2.5毫米；再上超声波探伤看内部缩松。我们有一套DN200截止阀模，首件划线发现流道芯偏了1.8毫米，回车间查出来是芯头磨了，修芯头、重新射芯、再浇一轮，前后搭进去六天。这笔账提醒我：芯头淬火这一步千万别省。

季节也掺一脚。夏天车间温度高，自硬砂硬化快，起模窗口只有十几分钟，手慢芯就粘；冬天能拖到半小时以上，可涂层干得慢，得当天下班前把第二天的芯排出来。这些经验纸面上查不到，都是拿废件换的。

一套阀体铸造模开下来多少钱、多少天？

DN50到DN200闸阀阀体模，铝模一套大概3万到8万，交期25到35天；树脂模便宜三成左右，寿命打对折。价格看口径数量和芯盒副数，报得太低的多半在缩工时。

交期是另一笔账。纯设计加加工，一套阀体模25到35天比较常见；赶上铸造工艺方案没定就开模的，返工一次多花半个月。我见过的最贵教训是客户硬省评审费，结果阀座面批量缩松，模具改了三轮，多花的钱够再开半套模。

报价单我一般拆成三块：设计费、材料加工费、试模费。试模至少留两轮，一轮浇首件验尺寸，一轮固化参数。只报一轮试模的，后面八成要加钱，别只比总价。

话说回那位老板的问题。三十几天不是磨洋工，是砂芯、浇口、收缩率这三个变量要在钢料上一次调对。开模之前把工艺评审做实，把首件划线和探伤排进计划，钱就花在看得见的地方。

常见问题

阀门模具和普通注塑模有什么区别？

铸造模定的是型腔，浇的是铁水钢水，得考虑收缩、排气和高温冲刷；注塑模面对的是塑料熔体，精度和表面要求更细。两套模具不通用，设计思路也不一样，别指望一套图纸两边用。

阀体铸件表面有渣孔，是模具的问题吗？

不全是。渣孔多半出在浇注系统和砂芯涂料上，横浇道挡渣不够或者涂料刷漏了都会中招。先查浇注操作和砂芯涂层，再回头动模具，顺序别反了。

小批量阀门有必要开铸造模吗？

打样阶段可以先用树脂模甚至3D打印砂型顶着，成本能压一半以上；批量过了千件再上铝模，摊下来才划算。一套模摊不满就开，等于白送模具厂。

砂芯老断，能靠修模具解决吗？

看断的位置。芯头松动、间隙大了，收芯头就行；主芯结构太细长，得改芯的拆分方式，这属于设计问题，单修尺寸治标不治本。
