门窗模具指的是什么？铝合金型材挤出模的结构

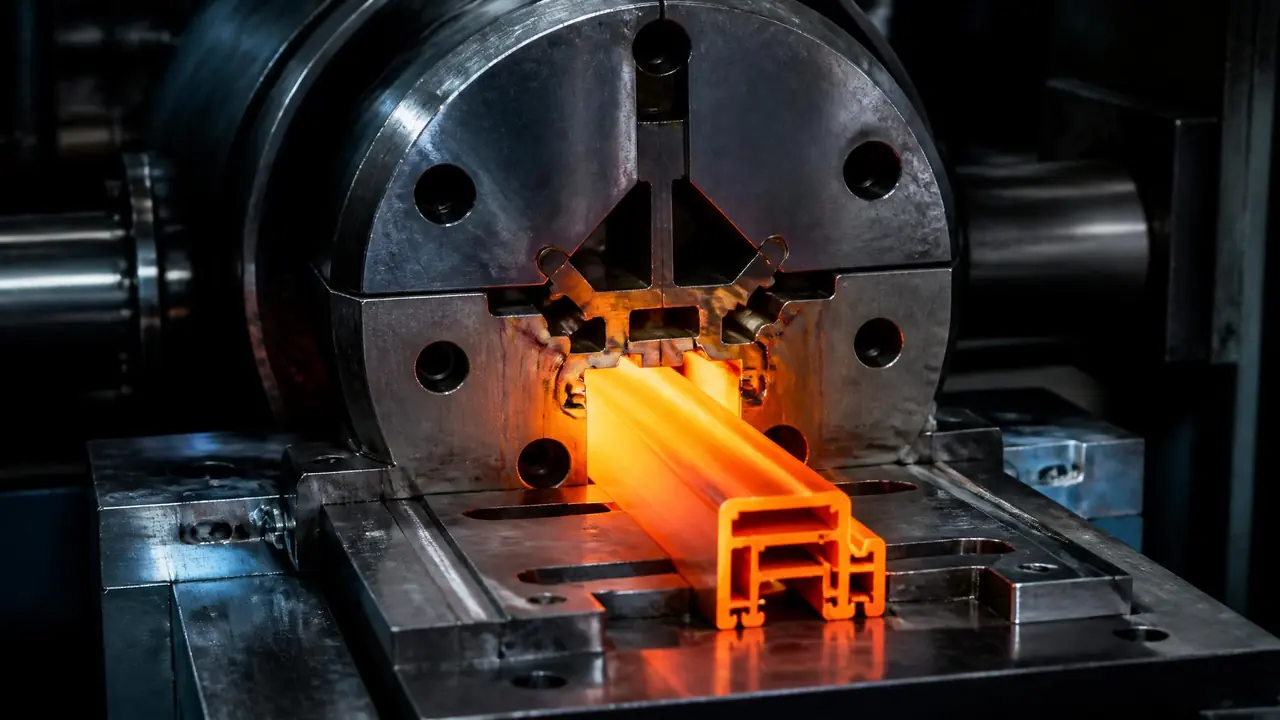

上礼拜有客户拿着图来问我：你们做门窗模具的，能不能顺手压个塑料框出来？我愣了两秒才反应过来，他以为门窗模具跟注塑模是一回事。这就把一个老问题扯出来了：门窗模具到底是什么？我的答案很直接——行业里讲门窗模具，默认指铝合金门窗型材的挤出模，一块脸盆大小的钢模，装在挤压机前端，把加热软化的铝棒硬生生挤成各种截面，跟塑料模、冲压模完全是两个门类。

为什么默认是挤出模？看看自家窗户就明白了。推拉窗框、平开窗扇、纱轨道、玻璃压条，全是铝型材切出来的，而这些型材九成以上出自挤压机，挤压机前头顶着的正是一套钢模。塑钢窗虽然也走挤出路线，但那是PVC的另一套体系，量也远不如铝窗大。所以聊门窗模具，基本就是聊铝合金型材挤出模，后面我把它拆开给你看。

平模和分流模：门窗型材用的到底是哪一种？

实心型材如压条、角码用平模，带闭合空腔的框料扇料用分流模，门窗上常见的开启扇料多是分流模，判定方法就看截面里有没有闭合的空腔。这两兄弟长得不一样，干活的原理也不一样。

平模简单。一块钢板，中间切出型孔，铝棒直接从孔里挤过去，出来的就是实心料，像玻璃压条、纱轨道这种没空腔的，平模就够了。分流模复杂得多，分上下两层：上模开三四个分流孔，中间是分流桥，铝棒挤过来先被劈成几股，绕过桥再在焊合室里重新焊成一体，然后穿过下模的型孔出来。门窗上的框料、扇料基本都带隔热腔或者穿条槽，闭合空腔必须靠分流模才能挤出来。

选哪种还有个挤压比的账要算：挤压筒截面积除以型材截面积，门窗型材行业普遍在30到60之间。低了组织不致密，力学性能上不去；高了挤不动，机器憋得直叫。我见过有人拿大机器挤小截面的装饰条，挤压比快冲到120，一根棒挤一半就堵模了。平模和分流模的结构差异、怎么按截面选，铝型材模具怎么选结构那篇里拆得更细，这里不重复。

一套挤出模拆开看：上模、下模和模垫各管什么

上模分流，铝棒过分流孔分几股，在焊合室重新焊成一体；下模型孔和工作带定型；模垫在后面顶住上千吨挤压力。三层各司其职，少一层都出不了合格料。

先说上模。分流孔的形状和面积决定走料匀不匀，分流桥的宽度跟焊合质量直接挂钩——桥太宽，焊合线明显；太窄，强度扛不住挤压。焊合室深度也就几毫米到十几毫米，却是整根型材焊缝质量的关键。再说下模，型孔加工作带负责把尺寸定死，工作带后面还挖了一圈空刀，防止刚出来的热料刮伤表面。下模后头还叠着模垫和支撑垫，看着是几块厚铁疙瘩，作用就一个：把挤压机的吨位一层层分散掉，别把模子压塌。

材料基本没悬念，H13钢（4Cr5MoSiV1），真空淬火后硬度做到HRC47到49。模子外径跟着挤压机走，Ø180、Ø230、Ø280是常见的几档，壁厚1.4毫米的国标窗料用Ø230的就很多。加工路线也固定：车外形，铣分流桥，慢走丝切型孔，电火花清角，最后研磨工作带。这几道工艺各有各的脾气，车铣磨线切割的区别在模具加工五大工艺对比里讲过。我记得有次在车间看一套Ø230的下模切型孔，慢走丝走了整整十一个小时，公差压在0.02毫米以内，比头发丝还细，切完师傅拿手电照了半天型孔才敢下架。

工作带和氮化：模具寿命就赌在这两道关

工作带是型孔出口2到8毫米的窄带，长度定流速，壁薄处给短些；模具挤够8到15吨就得卸下重新氮化，硬度回到HV900以上。这两道关做不好，前面做得再漂亮也白搭。

工作带听着玄乎，其实就是型孔出口那一小圈平整的带子，铝料贴着它走，贴多久、摩擦多大，直接决定这股料走得快还是慢。壁薄的地方料难走，带子要短；壁厚的地方料窜得快，带子要长。差之毫厘，挤出来的型材就扭着走，开口尺寸一头大一头小。所以新模必须试模，第一根棒出来量壁厚，差个0.15到0.2毫米太常见了。老师傅看一眼料头就知道哪里快哪里慢，拿锤子敲敲工作带、抛两下，第二根棒基本就齐了。

要是壁厚差得多，就得补焊再修。现在讲究的厂子用激光焊补工作带，热影响区小，焊完不用大修；氩弧焊补完周边退火，反而要重新硬化，这笔账在模具激光焊机值不值那篇里算过。再往上是氮化，模具在530℃左右的炉子里闷上大半天，表面渗出0.15到0.25毫米的硬化层，硬度能到HV900往上。新模用之前氮一次，之后每挤个8到15吨卸下来氮一次，一套H13模子修修补补用三五年、累计出几十吨型材很正常。

我吃过一回氮化的亏。有次赶交期，工作带抛光完没检查就直接进了氮化炉，出来一挤，型材表面一道道拉毛，整批料客户全退。扒开一看是抛光残留的颗粒烧结在带子上。从那以后我们定了死规矩：氮化前两道检查，一道看光洁度，一道量尺寸，谁签的字谁负责。

回到开头那个想压塑料框的客户。他最后弄明白了，自己的活要找的是PVC挤出厂，跟铝合金挤出模不搭边。你如果也在准备开一套门窗模具，先把型材截面图和配套的挤压机吨位理清楚，然后只问厂家两句话：工作带怎么排的，氮化给几次。这两问比砍价管用，答不利索的厂子，试模阶段就有你受的。

常见问题

开一套铝合金门窗模具大概多少钱？

行情大概这样：压条、角码这类实心平模，两三千到五六千一套；多腔分流模看复杂程度，一万出头到三万都常见。报价差主要差在工作带数量、模垫配置和含不含试模料上，问价时让厂家把这些写进单子，免得到时候扯皮。

一套门窗模具能挤多少吨型材？

没有定数，看截面和保养。正常节奏是挤几吨卸下来氮化一次，中途再修两回模，一套H13模子用上三五年、累计几十吨产量不稀奇。报废大多栽在工作带磨出沟和分流桥开裂这两件事上。

塑钢门窗也用挤出模吗，跟铝模一样吗？

都叫挤出，两码事。PVC料软，模具是流道板加口模的结构，后面还要跟一节节真空定型模给型材边挤边降温定型；铝模靠的是硬碰硬的挤压力加高温焊合。设计思路、造价、修法都不一样，别拿铝模的报价去套塑钢模。

找厂家开模前要准备什么？

三样东西：型材截面图，CAD格式最好；壁厚和公差要求，写明执行哪个标准；配套挤压机的吨位或者挤压筒直径。少一样报价就不准，返工的风险大概率落在你这边。
