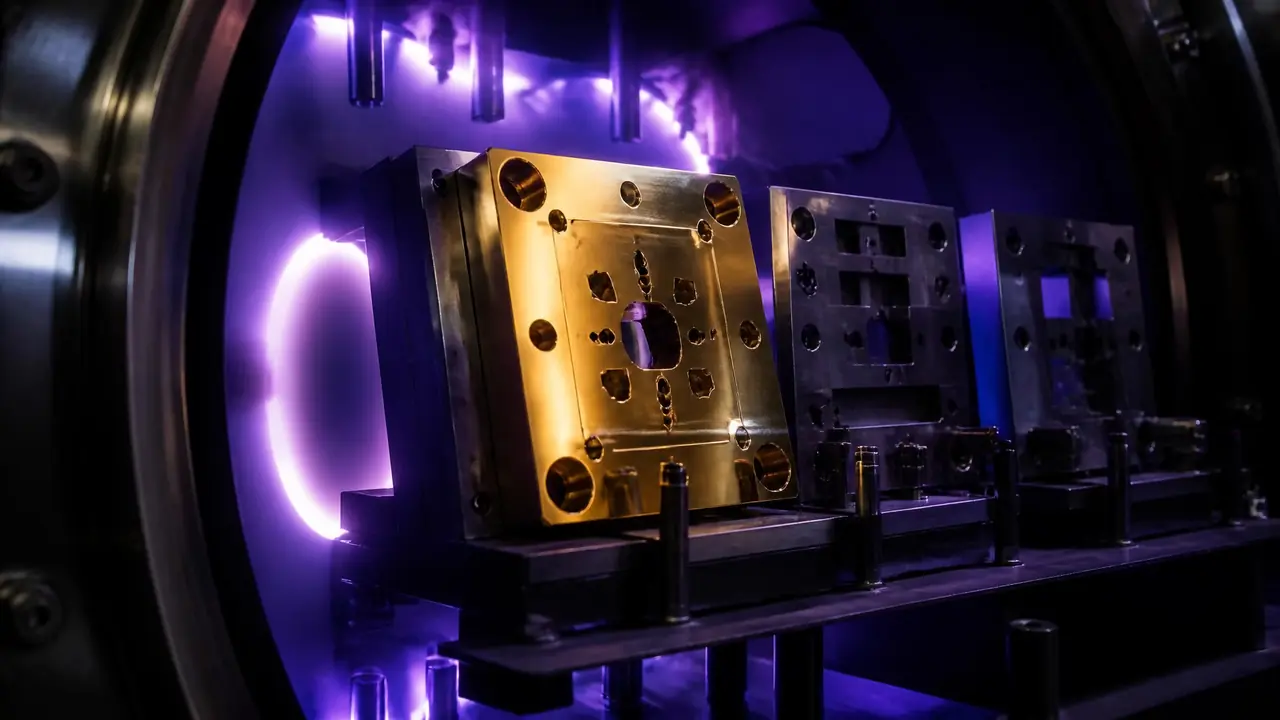

模具镀膜能提寿多少？PVD涂层的适用

上个月有个做拉伸模的朋友来问我，一套冲不锈钢盆的模，镶件三个月换了四回，问镀膜有没有用。模具镀膜这事，行业里的说法很两极：有人说寿命翻好几倍，有人说镀了照旧拉伤。我的判断是，镀膜确实能提寿，但幅度看三点——基材硬度够不够、镀前抛光到不到位、失效模式是不是磨损类。三点占齐了，提寿几倍很正常；占不齐，钱基本打水漂。

先给个范围感。冲压拉伸类模具，镀膜后寿命普遍能到原来的3到8倍，冷镦类有做到10倍以上的案例；注塑模提寿没这么夸张，一般1.5到3倍，主要收益是防腐和防粘料。为什么差这么多，下面拆开讲。

模具镀膜到底能提寿多少？

冲压拉伸模镀膜后寿命普遍提升3到8倍，注塑模约1.5到3倍，前提是基材热处理到位且镀前抛光达标。为什么冲压模提升幅度大？因为它的失效模式单一，基本都是磨粒磨损加粘着，PVD涂层硬度2000HV以上，直接把磨损速度压下来。注塑模不一样，失效原因杂：腐蚀、粘料、合模面压塌、水路锈死，涂层只管前两个，后面的照样发生。别拿着宣传页上的"提寿8倍"去套注塑模，容易失望。

说个我自己经手的数。前年给一家做厨房五金的厂改一套不锈钢拉深模，Cr12MoV镶件，原来2万件左右就拉伤，工件上全是划痕。把镶件抛到镜面后送镀TiN，镀完连续拉到7万多件才出现轻微拉毛，客户那边统计是3.6倍。这数字不算惊艳，但省下来的停机时间比镶件钱值钱——每次换镶件连拆模带调机要耗大半天，产线就那么干等着。

同一批货里也有一套只镀了1.8倍就到头的，原因后来查出来是圆角处应力集中，膜层没毛病，基体先顶不住了。所以倍数这事，同一家镀膜厂、同一种膜，做出来的结果都能差出一大截，签合同前别让人把话说死。

哪些模具镀了值，哪些镀了白花钱

失效以磨损和粘着为主的模具镀膜最划算，脆断、塌角、热疲劳开裂为主的基本白花钱，镀膜治不了结构问题。值得镀的：拉深模、冷镦模、粉末成型模、切边冲头、玻纤增强塑料的注塑镶件，这几类的失效模式涂层都能压住。不值得镀的：间隙不匀、圆角太小导致崩刃的冲头，镀层才两三个微米厚，基体一裂它跟着裂。

压铸模要单独说。热疲劳裂纹从里往外长，镀膜盖不住，得先解决模温和基材。基材本身的热处理和品质比镀膜影响大得多，我们之前写过H13模具钢的选材和热处理细节，压铸模的朋友建议先从那里下手，镀膜排第二步。

镀膜费也是笔账。江浙这边送外协，TiN一炉大概600到1000元，TiAlN贵三到五成，一炉能装好几套镶件。镶件自重轻的话，单件成本可能就几十块，比起一套拉伸模几万块的造价，试错成本不高。整套模架去镀没必要，导柱导套有配合公差，精密配合处最好遮蔽掉。

四种常见PVD涂层怎么挑

冷冲拉伸选TiN够用，压铸和热作选TiAlN，怕腐蚀注PVC的选CrN，铝件粘模选DLC，按失效模式对号入座。别光盯着硬度看，涂层和工况、基材要配套，下表是我自己选膜时的参考基准。

TiAlN硬度最高，但脆性也比TiN大，薄料小间隙的冲头用它反而容易出事。我见过一套0.3毫米矽钢片冲模，图新鲜换了TiAlN，没冲几天刃口就剥膜，换回TiN一直好好地用到模具报废。DLC耐温上限低，热作场合别碰。

还有一条：基材太软撑不住膜层。膜和基体硬度差一大截，冲压时膜层会慢慢压进基体里，看起来像掉了膜，其实是基体塌了。这就是镀膜厂为什么总问你要热处理报告——冷作类基材常见Cr12MoV、D2、DC53，热处理做到58度上下再镀，效果才稳得住。

送镀前要做对的三件事

镀前把表面抛到镜面、确认回火温度高于镀膜温度、螺纹孔水路做好遮蔽，这三步做错一步膜都白镀。PVD是"照镜子"工艺，镀前什么样镀后就是什么样，只是更硬，任何镀前缺陷都会原样封在膜下面。

第一件，抛光。镀前有拉伤纹，镀完照样拉伤，还修不掉。送到镀膜厂前先抛到Ra0.1以下，有条件的直接上镜面。抛光钱不能省，这是整条链路里性价比最高的一步。

第二件，回火温度。镀膜炉温一般450到500℃，基材的回火温度必须比这高，不然镀一次膜掉一次硬度。我们有一回图快，把一批200℃回火的冲头直接送了TiN，回来一测硬度掉了快3度，全批重淬，损失比膜费高十几倍。低温回火的工件别送镀，这是最常见的翻车点。

第三件，遮蔽。螺纹孔、销孔、水路接头这些位置要封起来，不然膜长进去，装配时丝攻攻不动，返工特别烦。正规的镀膜厂会主动问你要遮哪些位，不问的直接换一家。

再补个细节：顶针这类细长件，镀膜前先确认直线度，炉内高温挂放，本来有点弯的出来会更弯。顶针本身的选型和断裂原因，之前写过一篇模具顶针的专文，可以对照着排查。

回到开头那套三个月换四回镶件的模。后来那朋友做了三件事：镶件换成电渣Cr12MoV，抛光到位，送镀TiN。用到今天换了第二回。镀膜不是仙丹，它是在基材、热处理、抛光、结构全部做对的前提下再往上加的一层保险，前面哪个环节塌了，这层保险也悬。

常见问题

镀膜会改变模具尺寸吗？

膜层厚度一般2到4微米，单边生长，理论上尺寸会大几微米。普通模具无所谓，精密级的配合面让镀膜厂做遮蔽，或者镀后留研磨余量。送镀前把公差要求白纸黑字写清楚。

预硬钢模具能镀PVD吗？

看供货硬度对应的回火温度。P20、718H这类预硬钢出厂回火温度高，过450到500℃的炉温问题不大，硬度变化很小。反而是自己低温回火到高硬度的料要小心，先确认回火曲线再下单。

膜磨掉了能重新镀吗？

能，这正是镀膜省钱的地方。旧膜可以退掉重镀，退膜会轻微腐蚀基体，重镀前把表面重新抛光。一套镶件通常能返镀两三次，基体尺寸磨超了才换新。

国产膜和进口膜差很多吗？

头部国产设备的TiN、TiAlN和进口的差距不大，主要差在批次稳定性和膜基结合力。要求高的精密模可以问厂家要结合力划痕测试值，一般模具不必为牌子多花钱。
