哈夫模具结构是什么？侧向分型成型的经典方案

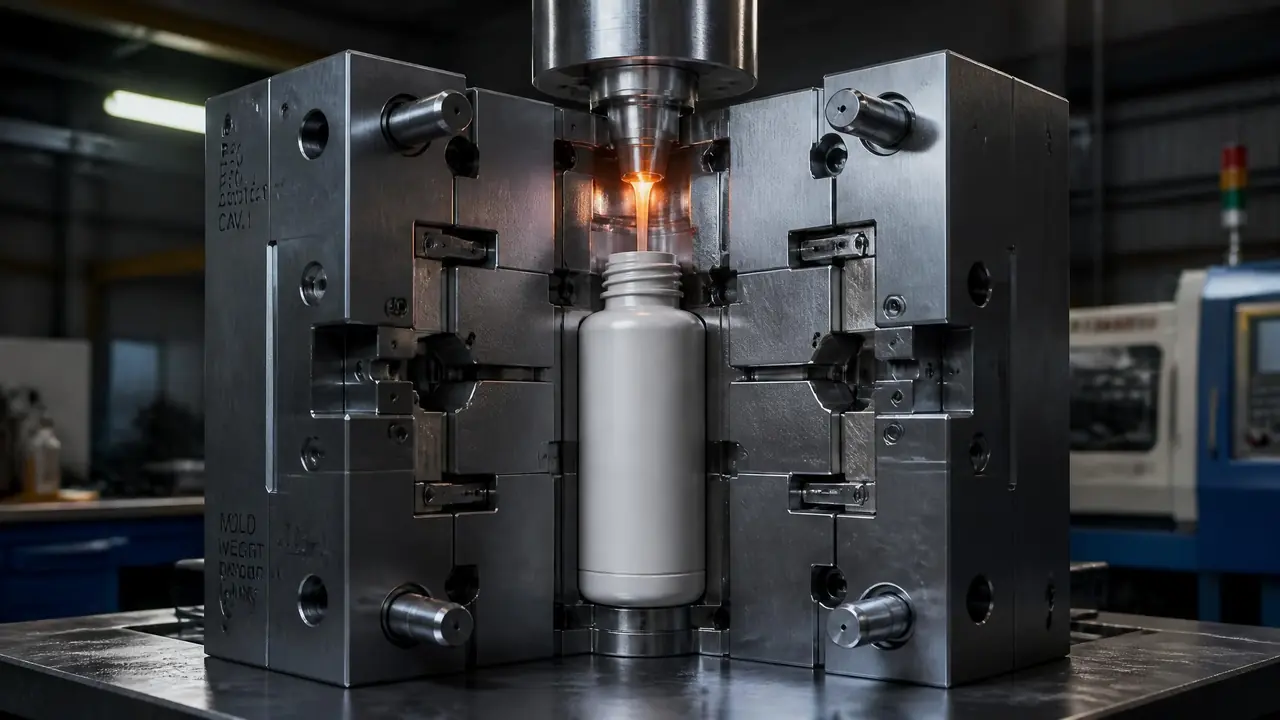

客户发来的产品侧面一整圈倒扣，普通注塑模具顶不出来，这种活多半要上哈夫模具结构。它是侧向分型成型的经典方案：两块哈夫块像两只手掌，合模时从左右把制品抱住，开模时向两边让开，倒扣就解开了。哈夫是英文 half 的音译，模具一劈两半对合，名字起得很直白。

我第一次跟哈夫模，是给一家做化妆品瓶身的工厂跟T1试模。瓶身上有一圈 logo 凹槽环，深度大概 1.2 毫米，绕瓶身整整一圈，斜顶够不着，做嵌件又没法脱模。那套模让我把哈夫结构的每个零件都上手摸了一遍，也踩了合缝线的第一个坑。想先把注塑模具的整体框架捋清楚，可以看我之前写的注塑模具结构基本常识，回来看这篇会顺很多。

哈夫模具结构拆开看：几样核心件各管一段

哈夫模具的核心是两块对合的哈夫块，斜导柱负责拨开它们，锁紧块负责在注射时压死它们，限位螺丝挡住退出距离，三样配合缺一不可。听着只是"两侧各半块"，实际零件比这句话多得多。

哈夫块本体常用 718H 或 P20 预硬钢，中小批量够用。产量上到几十万模次，贴合面要淬火加氮化，不然研配好的面几个月就压塌。我见过一套模的哈夫块用 H13 淬到 HRC50 左右，跑了一年多贴合面还是平的，这个钱花得值。

斜导柱的角度一般做 15 到 20 度。角度小，抽芯慢但稳；角度大，开模没多少行程就抽完了，斜导柱和斜孔磨损明显加快。行程的算法不复杂：倒扣深度加 2 到 3 毫米安全量。瓶身那套模倒扣 1.2 毫米，实际抽芯行程做了 11 毫米，量给得宽，是因为哈夫块要完全脱离产品外形才算让开。

锁紧块，很多厂叫铲基，是这套结构里最容易出事的零件。注射时熔体往两侧撑哈夫块的力不小，斜导柱根本扛不住，全靠锁紧块的贴合面顶住。贴合面研配要用红丹检查，接触面积吃到七八成以上才算过关。冷却也是难点，哈夫块是活动件，水路不好走，小件直接上铍铜镶件导热，大件才在块体里钻细水路。浇注、顶出、冷却、抽芯这几大系统怎么配合，这篇四大系统拆解讲得比我细。

一次注塑循环里，哈夫块按什么顺序动？

开模时斜导柱先拨着哈夫块外移让开倒扣，产品留在主型芯上再被顶出；合模时锁紧块压死哈夫块，扛住整个注射压力。顺序反了或者少一步，模就要出事。

具体走一遍：注塑机开模，动模后退，斜导柱从哈夫块的斜孔里往外拨，两块哈夫块沿着压条导轨向两侧滑，前 20 到 30 毫米的开模行程基本都在做抽芯。哈夫块退到位后有限位螺丝拉住，不会顺着惯性飞出去。别小看这道保险，我听同行讲过哈夫块掉进料头堵喷嘴的事故，一台注塑机停了半天。

抽芯完成之后才轮到顶出。产品这时已经跟哈夫块脱开，只剩主型芯抱着内腔，顶针一推就下来了。合模是反过来走：哈夫块先被斜导柱引导复位，末了锁紧块的斜面压上去，把两块对死。哈夫模具合模那声闷响比普通模要实，那是锁紧块吃上力了。整套顺序是靠开模行程和斜面角度硬排出来的，装配差一点，试模就给你颜色看。

合缝线与披锋：哈夫模具绕不开的两个坑

两块哈夫块的贴合面会在产品表面留一条合缝线，研配不到位就渗料出披锋，外观件要在画图阶段就跟客户确认这条线走哪里。这是哈夫方案的原生代价，消不掉，只能管好。

瓶身那套模的T1就栽在这里。试出来 20 件，我拿塞尺沿合缝线量，披锋最厚 0.08 毫米，指甲能明显刮到，客户当场拒收。拆模涂红丹一查，锁紧块贴合面只碰了不到五成，边缘一圈虚贴。烧焊重新研配，接触率做到八成以上，T2 的披锋细到塞尺都难插，这事才算翻篇。合缝线位置也有讲究，画分型面时能挪到棱边或者 logo 槽里，就别留在光面上。分型面怎么躲外观区，分型面那篇里的原则直接照用。

还有一次翻车更隐蔽。另一套哈夫模试模时，产品侧面鼓了一条细缝，起初以为是锁模力不够，加了几吨没用。后来发现是哈夫块底部垫了切屑，研配面被顶开一丝。清干净重试，缝就没了。所以跟哈夫模，车间卫生不是面子问题，是精度问题。

哈夫、斜顶、螺纹退扣，倒扣方案怎么选？

整圈或大范围侧面倒扣选哈夫，局部小卡扣用斜顶更省，真螺纹才值得上退扣机构，别为几毫米倒扣上重装备。我的倾向很明确：方案往小了配，够用就好。

哈夫确实比斜顶贵一截，这是我用下来的感受。但整圈倒扣没有第二选项，斜顶做成环形会被自己别死。价格上行业普遍的量级是：同样大小，哈夫模比普通两板模贵 30% 到 50%，主要贵在两套研配面、导轨压条和更长的钳工工时。省钱的空不在结构上，在分型面设计，合缝线安排得好，研配工时能砍下不少。

回头再看开篇那个判断：环形倒扣绕不开哈夫，那就把心思花在两处，一处是合缝线走位，一处是锁紧块的研配质量。图发出去谈价之前，先把这两条跟模具厂聊透，试模的时候你会少吵很多架。

常见问题

哈夫模具一定比普通注塑模具贵很多吗？

不一定。小件哈夫模就是在两板模基础上加两块滑块和锁紧块，涨两三成很常见；真正贵的是抽芯行程大、哈夫块要淬火氮化的大模。报价时让模具厂把研配工时单独列出来，水分一眼就能看到。

哈夫块用什么材料做合适？

中小批量用 718H 或 P20 预硬钢就够了，还省一次热处理。产量上到几十万模次，或者产品是加玻纤的料，再考虑 H13 淬火，贴合面做氮化抗咬合。

合缝线能不能彻底消除？

消不掉。两块对合就必然有痕，能做的是把线挪到非外观面、控制披锋厚度，必要时后加工抛光。谁跟你说哈夫模能做出没有合缝线的产品，你多留个心眼。

哈夫块的抽芯行程怎么算？

倒扣深度加 2 到 3 毫米安全量。斜导柱角度常用 15 到 20 度，角度大抽得快但磨损快，角度小更耐用。拿不准就让设计画张行程示意图，斜导柱长度够不够一眼能看出来。
