拉丝模具图片怎么看门道？孔型区定径带出口区认全，去哪找图也说透
先说结论：看拉丝模具图片别盯着钢套看热闹，目光直接进孔。孔型区管压缩变形，定径带管丝径，出口区管出丝顺不顺，三段认全，一副模还剩几成寿命、该不该送去重孔，图上一眼就有数。找图认准剖面图加实拍照两条路，渲染图当教材会看走眼。
小刘把手机里存的拉丝模具图片怼到我面前，问我这副模还能不能撑到月底。我扫一眼就让他送重孔。他愣住，说图上黑乎乎的啥也看不出来。这不怪他，模孔就黄豆大，拍出来全是一个黑坑，不知道往哪看等于白看。
我在拉丝车间管模具间，换下来的模攒了半柜子，图片天天跟供应商来回传。看图的门道就一句话：脑子里得先装着孔型的地图。模孔从入口到出口分五段，图上认出关键的三大段，这副模的生死就能报个八九不离十。

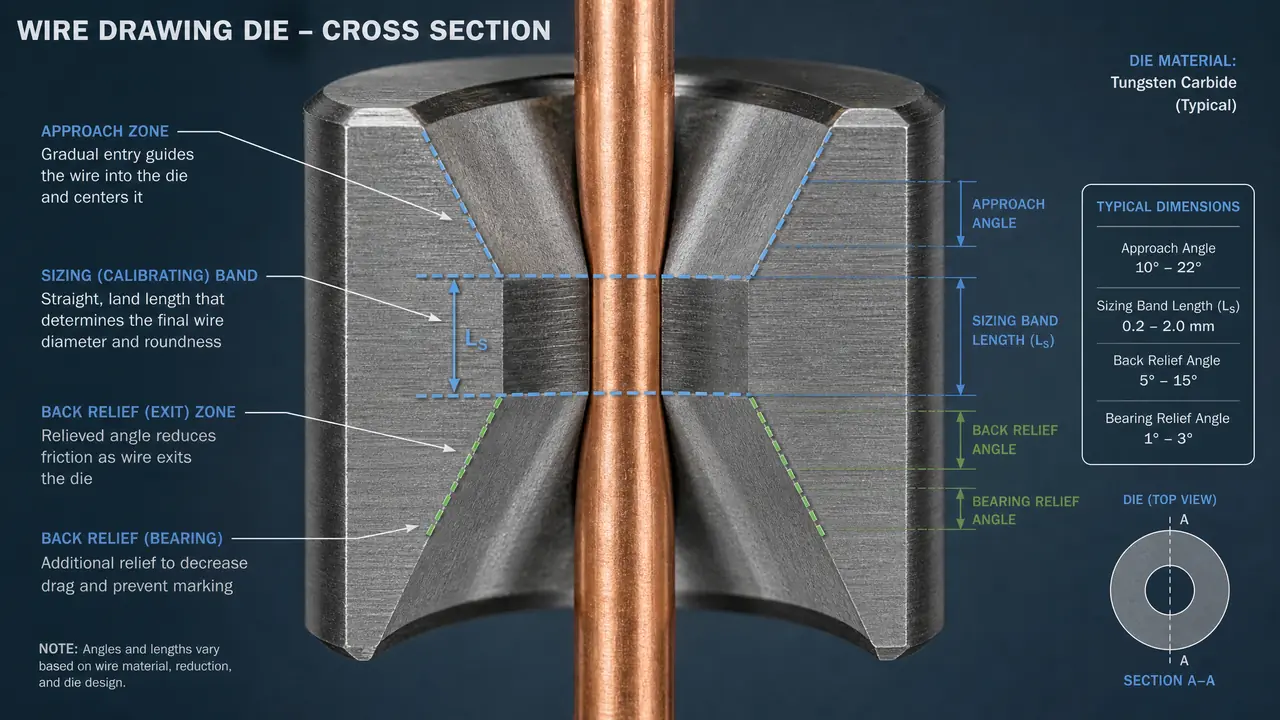

模孔剖面五段，图片上各认什么
剖面图从入口到出口依次是润滑区、孔型区、定径带、出口区，先找定径带，一条近乎平直的窄带，长度约为孔径的三分之一到一半，四段找齐图就吃透了。其余的顺序顺着它往两边认，乱不了。
展开讲，润滑区开口像喇叭，丝没进来先囤润滑粉，图上占宽最大。孔型区是真正干活的地方，锥角一般十二到十六度，聚晶模常见十四度上下，丝在这里被硬拽细，一步减面率控制在百分之十几到二十出头。定径带跟着收口，直壁，丝径全它说了算。出口区往外张个倒锥，护着刚出模的丝不被刮毛。
跟漏斗倒水一个道理，坡度顺了水才成股，瓶口直段定水流粗细，口沿倒角防刮手，一段管一摊事。
减面率怎么配、几步拉到位，这笔账我以前单独整理过一篇拉拔模具的压缩比怎么定？拉丝配模，那边算得细，这边只管看图。
磨损看哪里？定径带和孔型区两处盯死
实物图盯三处：定径带磨出亮椭圆环、孔型区拉出环状沟槽、出口端崩边，占一条就该送检，占两条直接重孔，别跟生产对着赌。拍图前把孔口擦净，斜对光源四十五度，拍出来才看得真切。
定径带最先露馅。健康的定径带是条窄窄的哑光带，磨过头就变成一圈亮晶晶的椭圆，孔径变大还变蛋圆，丝跟着超差。我们拉0.5毫米的不锈钢丝，孔径公差卡±0.002毫米，实测超了0.003就得动，卡尺量不了这活，得读数显微镜上。
孔型区磨出环沟最阴。图上沟看着浅，这个坑我踩过，上机半天断了十七回丝，拆下来一量，沟深早吃过定径带。沟一深就憋润滑粉，丝一过带一道拉痕，收线的还当是皂粉没调够，白折腾两天。
出口区崩边最好认，孔口边缘缺一块，像碗磕了瓷，图上一眼就有。丝出来带划伤，八成是它。
断丝变勤、丝径悄悄变粗、成品发毛，仨信号凑齐俩，别细看了，先换模。
金刚石模和硬质合金模，图片上怎么分
看模芯颜色和孔径量级八九不离十：硬质合金芯灰黑、孔口偏大；聚晶金刚石芯深蓝黑带晶粒闪点；天然钻芯透亮，孔口只有针尖大。价格按材质差出几十倍。对照下表核，错不到哪去。
| 模芯材质 | 图上芯体颜色 | 常见孔径 | 大致价格 |
|---|---|---|---|
| 硬质合金（YG类） | 灰黑，面平 | 0.4毫米以上居多 | 几十到两百 |
| 聚晶金刚石 | 深蓝黑，带晶粒闪点 | 0.1到2.0毫米 | 四百到一千二 |
| 天然钻石 | 透亮，孔口针尖大 | 0.02毫米以下微丝 | 六千起步 |
我的偏向很明确：常拉低碳钢丝、不锈钢丝的，认聚晶就够，一副四五百，重孔两三回摊下来比硬质合金划算；拉0.1毫米往下的细丝再上天然钻，别拿天然钻的价格去干聚晶的活。
真到挑厂家比价的份上，把图和孔径实测值一起发过去才压得住价。怎么挑、产地行情差在哪，我写过一篇拉丝模具厂家怎么选？金刚石模硬质合金模的产地门道、价格区间与修模重孔，比这篇说得全。
去哪找图？三个渠道加一条版权提醒
靠谱的图就三个来路：厂家详情页的剖面示意、教材论文里的孔型图、自己拿读数显微镜拍的实拍，最后一种最顶用，一百来块的电子放大镜就能拍清孔口。前两种学认区，第三种拿来断病。
搜图词给你几组现成的：拉丝模孔型剖面、聚晶拉丝模 定径带、wire drawing die profile、diamond die nib。中英各来一遍，出来的图能差出一半。按图搜图反着用也行，先存一张标准剖面，把相似的图都拖出来对照。
各类模具图片的搜法是一套通用思路，我专门写过各种模具图片怎么搜？按工艺找图的搜索词技巧与中英对照表，把那篇的搜索词换成本篇这几组，直接上手。
版权这句丑话说前头：厂家详情页和展会图册的图直接搬到自己产品页，被原作者逮住就是一张律师函，图库站带水印的更别碰。真要引用，截图留来源发邮件问一句授权，比事后扯皮便宜得多。
对了，多嘴一句，车间里最值钱的图其实是你们自己攒的磨损图库。每副模送重孔前拍一张存档，一年下来比任何教材都好用。
小刘那副模后来送了重孔，供应商磨完把新旧两张图并排发回来，他这才看明白定径带那圈亮环是什么。现在车间换模，他先拍图发群里，我再拍板。图片这东西，看不懂是黑坑，看懂了就是体检报告。
常见问题
手机拍模孔老是糊，有什么便宜的法子？
孔口擦净，对着台灯斜四十五度拍，还糊就上百来块的电子放大镜，接手机电脑都行，拍孔口绰绰有余。拍之前拿气吹吹掉灰，别上手抹。
一副聚晶模能重孔几次？
正常两到三回。重孔后孔径往大走一档，配模得跟着重排，记得管供应商要重孔后的实测孔径，别拿老数据排道次。
拉丝模多久检查一回磨损？
按拉丝吨位记账最实在，我们这边每拉两吨上下抽检一回，新模查得勤些。断丝变频繁或者丝径变粗，随时停机查，别等丝断在模眼里。
网上找的剖面图能直接印到自己公司画册里吗？
不能。教材插图和厂家图都有主，商用先问授权。急用就自己动手：找一副报废模剖开拍下来标注各区，比谁家的图都硬气。
