线路板模具怎么选怎么做？PCB冲孔模、锣板治具与板框冲切模的门道

上个月深圳一家做智能开关面板的采购来我厂里验模，坐下第一句就是"线路板模具多少钱一副"。我没急着报价，带他往车间走了一圈：高速冲床上装着一副五工位的冲孔模，旁边料架上码着七八块铝板铣出来的锣板治具，墙角还立着一副带斜刃的板框冲切模。他看愣了。这三样在采购嘴里经常被搅成一锅粥，混着问价，多半要吃亏。

我们在东莞长安做精密冲压模十四年，电子厂的活占厂里订单的六成。覆铜板跟五金钢板完全是两路人，薄、脆、还夹着玻纤布，冲它靠的是另一套功夫。这篇就按电子厂下单的实际顺序，把三类模具、薄板冲裁的关键参数、报价交期一次讲清。

线路板模具都包含哪几样，各管哪道工序

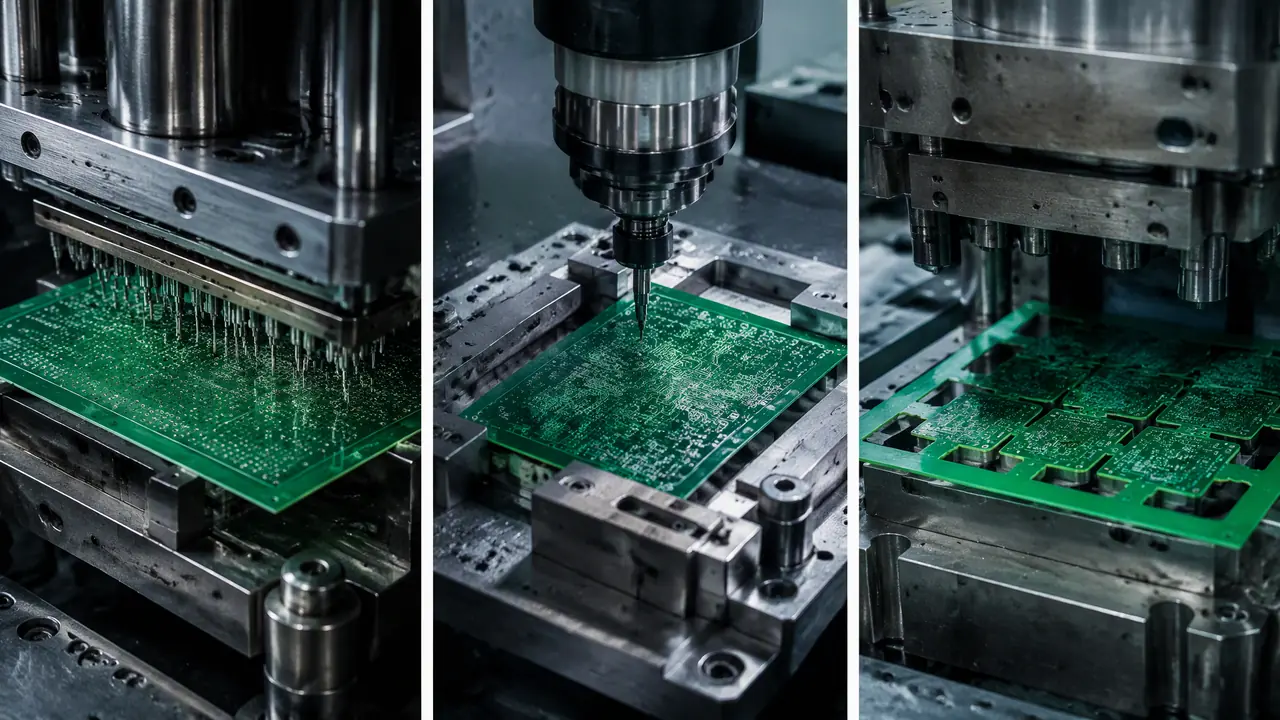

线路板模具是三类模具的合称：冲孔模在覆铜板上冲安装孔和定位孔，锣板治具管分板时的定位压紧，板框冲切模把工艺边一次裁掉。很多采购以为"开一副模"就完事，实际一条拼板线下常常要配两到三样东西。

先说冲孔模。PCB板上的安装孔、定位孔、散热孔，批量一上来就得靠它冲。量产线跑的基本是级进模，四到八个工位，第一步永远先冲两颗基准定位孔，后面每个工位都靠这两颗孔钉住板料，步距精度做到±0.01毫米。孔数几百上千个的板，一副模值不值钱全看排位和基准孔怎么定。

锣板治具严格讲不是模，是治具。PCB过完回流焊要分板，V-CUT刀或者铣刀走位的时候，得有东西把板压住、定住，这就是它的活。行里把它也算进线路板模具这个筐，因为都是同一个厂做、同一家电子厂买。有个细节外人一般不知道：治具上每条槽的宽度公差要收到±0.03毫米，1.0毫米厚的板子，槽铣到1.05，板放进去会晃，铣刀一拉边缘就起毛，分出来的板边跟狗啃似的。

板框冲切模管最后一刀。拼板四周留的工艺边，量小用锣刀慢慢铣，量大了上落料模一次冲掉。刃口做斜刃，冲裁力能砍下来三成左右，板子也不容易被压出印子。

三样里最烧钱也最容易扯皮的是冲孔模，因为它直接决定孔位精度，后面两样再好也救不回来。所以下面单独拿一节讲它的核心：薄板冲裁。

薄板冲裁为什么难，间隙和冲头材料是命门

1.2毫米的FR-4覆铜板冲裁，单边间隙只有0.015到0.03毫米，不到五金冲裁的一半。间隙大板边发白分层，间隙小毛刺挂手，细孔冲头必须加保护套。这三条守不住，模子做出来也是废品机。

先说间隙。五金冲1.2毫米厚的45号钢板，单边间隙敢放到料厚的8%到10%。覆铜板是树脂夹玻纤布再压铜箔的夹心结构，又脆又硬还带点弹性，间隙放到0.06以上，断面撕出来的口子发白，铜箔一圈起翘，电子厂IQC直接判不良。我们多年摸下来的经验值是单边0.015到0.03毫米，卡在料厚的2%上下，孔位公差才压得住±0.05。

间隙做这么小，冲头就成了消耗品。普通SKD11冲头冲玻纤板，刃口两三万次就崩出小米粒大的口。现在厂里薄板模的冲头基本只认两种：DC53打底，量大的上ASP23粉末钢，寿命能拉到三倍。去年给一家做智能水表的客户冲1.2毫米双面板，一块板上96个Φ1.0安装孔，用ASP23冲头，冲到80万次刃磨过两回，孔口还是光的。

这个坑我自己踩过。前年一副模上有三根Φ0.8的细冲头，图省事没加保护套，冲到两万次上下连断三根，细凸模失稳就是这么回事，细长件受一点侧向力一歪就折，跟筷子悬空一半掰断一个道理。返工时加了硬质合金保护套，后面再没断过。冲孔力怎么算、细凸模怎么防失稳，之前整理过一篇冲孔模具设计核心笔记，排位和冲头强度的门道都在里面。

还有一条没人明说的：玻纤粉。冲覆铜板往下掉的全是玻纤粉，比面粉还细，钻进卸料板和导柱之间，三天就把导向面拉毛。我们每副线路板模出厂都配一个小吸尘嘴装在压机边上，班前吹一遍卸料面，一年下来导柱基本不用换。刃口精度和导向结构要往深里究，冲压精密模具贵在哪那篇把粉末钢刃口和导向配合讲得很透，不重复了。

电子厂下单，报价交期和验模怎么谈不吃亏

简单冲孔模8千到3万，级进模5万起步，锣板治具2千到8千，交期20到40天。验模带个十倍放大镜，毛刺超0.05毫米、孔位偏0.1毫米，当场打回别商量。报价差异主要藏在工位数和冲头材料里，这两项要逐条对。

报价这头我最爱看客户会不会问。会问的直接甩三样过来：拼板图、板厚、月用量。板厚1.0和1.6，间隙和冲头选型差一档；月用量十万片以内，我一般劝他上简单模加两次刃磨就够，硬上级进模是浪费钱。老实讲，敢劝客户少花钱的厂，后面续单反而稳。

交期的标准动作是：设计评审三天、备料一周、CNC加线切割十天、装配试模一周，加起来25到35天。遇上指定要ASP23粉末钢冲头的，备料再加五天，这料得现订。急着交货的加急费收两成，说真的，这钱一半是发给加班师傅的，一半是排产插队的代价，没有白收的。

验模给你三个硬指标：孔口毛刺高度不超0.05毫米，用手背刮过去不挂丝；孔位抽检对角线五个点，公差±0.05毫米；连冲一百片看板面，发白和分层一片都不能有。三条过了基本就没大问题，剩下的就看钢材本身的耐久，这也是为什么我一直劝客户别在冲头材料上省。

那天深圳的采购在车间转了一个钟头，走的时候改口了，说回去把拼板图和月用量理清楚再来谈。这就是我想说的：线路板模具不是一件货，是一套工序的组合，谁先把它拆明白，谁的询价单就先值钱。

常见问题

线路板模具和普通五金冲压模具能混用吗？

不建议。五金模间隙放到料厚的8%照样能用，覆铜板这么冲必发白分层，冲头材料和卸料方式也不一样，两套模从设计源头就是分开的。

锣板治具就是块铣了槽的铝板，为什么也要几千块？

贵在精度和钳工工时。槽宽和定位柱位置公差要收到±0.03毫米，CNC铣完还得人工研配压条，一副治具纯加工四到六小时，铝板本身倒不值钱。

冲出来的孔壁发白、板子分层，是模坏了还是料的问题？

八成是间隙大了或者刃口钝了。先看发白是不是规律地出现在同一批孔位，是就修模研间隙；杂乱出现再去查板材批次和烘板情况。

打样一两百片也要开模吗？

不值。这个量激光切割加锣板分板，几百到一两千块能搞定，等月用量过万再谈开模，摊到每片板上才划算。
