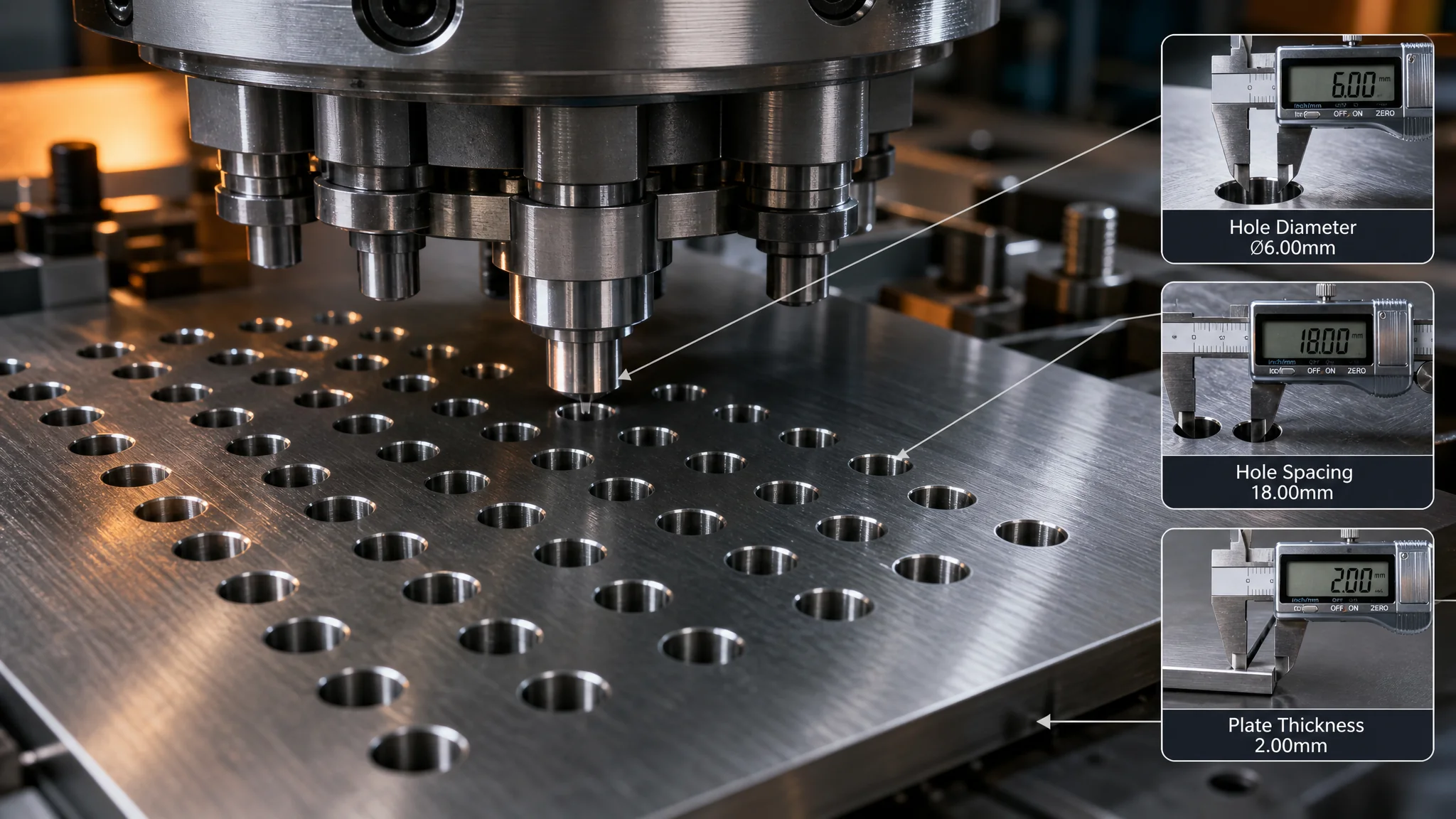

不锈钢冲孔模具怎么选？孔径、孔距、板材厚度一次讲透

上个月有个客户拿了张图纸来找我，1.5毫米的304不锈钢板，要冲直径1.2毫米的孔，孔距2毫米，密密麻麻排了一整版。做冲孔网板的行家看一眼就知道这单烫手——孔径比板厚还小，废料根本下不去，冲头细得像针，冲不了几下就得断。

不锈钢冲孔模具这行有个怪现象：图纸越漂亮的单越容易翻车。304、316这类奥氏体不锈钢又黏又硬，冲孔比冲普通低碳钢费劲一个量级，很多按冷轧板思路开的模具，装到不锈钢上三天就崩刃。为啥？加工硬化。不锈钢一变形就变硬，冲头每压下去一次，刃口边上那圈材料硬度就往上蹿一截。材料的脾气可以先对照着维基百科的不锈钢词条补补课，奥氏体、马氏体分清楚，选模思路才不乱。

这篇我把孔径、孔距、板厚这三个数的关系，加上冲头材料、间隙取值、模具结构这些实操项一次讲完。都是这几年在冲床边上喂出来的经验，翻车记录也一并放出来。

先算孔径和板厚：这个比例过不了关，后面全白搭

行内铁律：孔径至少要等于板厚，能到1.5倍以上才舒服。孔径小于板厚时，冲头受力状态急剧恶化，废料也开始"卡壳"，这种单要么改工艺要么加钱，别硬接。软料能通融，不锈钢一点商量的余地都没有。

为什么卡这个比例？冲头直径接近板厚时，冲裁轮廓和板厚差不多，废料在凹模孔里挤成一团，摩擦力成倍涨。低碳钢软，挤一挤也就过去了；304又硬又黏，废料能死死咬住凹模刃口，冲头回程带着废料一起往上走，轻则拉毛刃口，重则冲头折断弹飞。我车间规矩是：软钢最小孔径可以压到0.8倍板厚，不锈钢一律不低于1倍，批量大的时候直接按1.5倍起谈。

客户那张1.2毫米孔冲1.5毫米304板的图，我最后给两个方案：要么板厚降到0.8毫米，要么孔径放大到2毫米。对方选了后者。改完图纸开模，一套十六工位的级进模，冲头材料用粉末钢ASP23，寿命做到了刃磨一次八十万模次。原图纸那个1.2毫米孔我试过，用0.8毫米板试冲——冲头平均四万模次断一根，断屑堵在凹模里，操作工一个小时拆三次模。数据摆在那，客户没再犟。

孔距怎么定？2倍孔径是底线，边距更要命

孔与孔的中心距不小于2倍孔径，孔中心到板边不小于1.5倍孔径再加2毫米。这两条在不锈钢上建议再放宽20%，因为不锈钢回弹大、孔群冲完整板会"鼓包"，间距留窄了孔和孔之间的筋会扭曲变形，网板平面度直接超差。

冲孔网板模具最容易栽在孔距上。孔打多了板就废，打少了强度不够，这个平衡点是拿产品用途换出来的。做装饰网板的，孔距可以密一点，变形了矫正辊过一遍也行；做筛分过滤的工业网板，孔距窄了料往下漏、板先裂。我做过一张3毫米厚316板、孔径5毫米、孔距9毫米的筛板（孔距1.8倍孔径，超规范压线了），冲完整板像龟壳一样拱起来，平面度差了快3毫米。后来加了两道校平模工序才压回来，成本多出一截。老实讲，那次是我自己同意压线的，怪不得设计。

还有个细节很多人忽略：孔群冲裁的先后顺序。整版孔一次全冲，板料中间那块被彻底"掏空"，外围材料往中间流，孔位整体漂移能到0.2毫米。分两步冲，先冲一半再冲另一半，中间留载体的那种排样，孔位精度能稳在0.05毫米以内。级进模的排样怎么排，可以翻翻我们写过的冲压模具设计入门，排样那段讲得比较细。

间隙取多少？8%-12%是我实测出来的甜点区

不锈钢冲孔单边间隙取板厚的8%-12%，304偏上限，316和薄板偏下限。间隙小了粘模崩刃，大了毛刺和翻边压不住。别迷信手册上的固定值，按冲头直径和板厚比例微调，试模时看断面比例说话。

教科书上常写不锈钢单边间隙5%-8%，我照着干过，亏大了。那是一套1毫米304板冲3毫米孔的模具，单边间隙按7%做的，也就是0.035毫米。试模半小时凹模刃口开始拉毛，冲到一万模次冲头表面粘了一层不锈钢屑，卸料板都被带得发烫。拆下来看，断面光亮带占了八成——间隙太小，材料是被"挤"下来的不是"冲"下来的，摩擦热全灌进刃口。后来把间隙放大到10%（0.05毫米），重新线割凹模镶件，粘模立刻消失，毛刺稳定在0.05毫米以内，刃磨寿命从两万冲到六万五。

我的取值习惯直接抄给你：304取10%-12%，316取8%-10%（316更黏，间隙稍小反而断面好），0.5毫米以下薄板取8%保断面，孔径小于2毫米的小孔再额外加1个点。判定标准就看断面：光亮带占板厚三分之一左右、撕裂带干净、毛刺不挂手，这套间隙就是对的。光亮带超过一半就是间隙偏小，赶紧修，别等粘模了才动手。

冲裁间隙背后那套塑性变形的机理，维基百科的冲裁工艺词条里有图解，看懂了你就明白为啥不锈钢不能照抄碳钢参数——它的加工硬化指数比低碳钢高出一大截，变形区越压越硬，间隙留给材料撕裂的空间必须更宽。

冲头用什么料？Cr12MoV真的顶不住

小批量打样，DC53凑合能上；上量了直接ASP23、ASP60粉末钢，孔径3毫米以下的细冲头或者超薄板冲孔，上YG15硬质合金。Cr12MoV冲不锈钢，碳化物偏析那关就过不了，刃口崩起来没有规律。

这笔账我算过很多回。Cr12MoV做冲头冲304，刃磨寿命大概三万模次；换DC53，翻一倍到六万；ASP23，十二万起步；YG15整支冲头，三十万以上不用动。单价差别也大：Cr12MoV一支冲头几十块，ASP23两三百，YG15按克卖，一支细头的好几百。看着贵，摊到每个孔的加工费上，大批量反而是粉末钢和硬质合金便宜——换冲头停机那次损失，比差价狠多了。

细冲头还有一个保命招：加护套。直径3毫米以下的冲头，直接裸装在固定板里，歪一下就折。用台阶式加强或者卸料板导向护套，冲头根部加粗、只露出工作段4-6毫米，抗弯能力翻着涨。凹模这边同理，别做整体式，做镶拼结构，哪一孔出问题换哪一孔的镶件，维修时间从半天缩到二十分钟。冷作模具钢的牌号差异，细的对比在冷作模具钢五个牌号实战对比里，DC53、SKD11那条线怎么选讲得很清楚。

粘模和断屑：不锈钢冲孔的两大索命题

粘模靠三项治：间隙放够、冲头表面处理、润滑跟上。断屑靠凹模孔型解决——废料孔下段做成小锥度喇叭口，直径每边放大0.1-0.3毫米，废料靠自重滑下去。这两条做不到位，模具寿命全是纸面数字。

不锈钢屑黏刃口，本质是高温高压下材料跟刃口冷焊住了。除了间隙，冲头表面我现在的标配是TiAlN涂层，再做个镜面研磨，粗糙度Ra0.2以下，粘模概率肉眼可见地降。润滑别用普通冲压油，304专用的含氯极压冲压油才压得住那个摩擦温度，一升贵十几块，值。曾经有套模具怎么调都粘，最后发现是车间图便宜换了植物油基的润滑，换回极压油当天就好——省小钱吃大亏，这课我记到现在。

断屑堵孔更隐蔽。废料卡在凹模孔里，叠两片三片，下一冲程冲头等于在冲双倍厚度，直接崩给你看。所以凹模废料孔必须做锥度，底漏料式的模具还要算废料下滑角度，滑料槽跟垂直方向的夹角别小于30度，网板孔密的模具干脆分两排错开漏料。落料孔的排布和模架结构这块，模具制造全流程十二道工序里有讲装配和漏料孔加工的细节，照着查一遍能少走弯路。

模具结构：导向、卸料、废料，三件事一件都不能松

导向用四导柱滚珠模架，卸料用强力弹簧压紧的弹性卸料板并给冲头做导向，废料通道全程锥度加斜滑。这三件套在不锈钢冲孔模上是保命配置，省哪一件，哪一件就来收你停机费。

先说卸料。不锈钢回弹大，卸料力比碳钢高出一半不止，卸料弹簧按碳钢模的参数配，板料就"粘"在冲头上下不来，操作工拿撬棍撬——撬一次，冲头死一根。卸料力我按冲裁力的10%-15%配，比碳钢多加一档弹簧，卸料板还兼冲头导向，冲头跟卸料板孔的间隙控制在0.01毫米以内，细冲头基本不会歪。导柱怎么选配公差，之前那篇模具导柱选型避坑有完整参数表，照抄就行。

废料这块再啰嗦一句。做冲孔网板的模具，孔位成百上千，废料产量是普通模具的几十倍，落料孔总面积必须真的算过——我按经验取冲孔总面积的3到5倍开漏料窗，宁大勿小。模架底下接废料的滑槽角度，我们吃过亏：一套大模具滑槽只做了15度，废料堆在模架里，半夜把线割过的镶件都压出印子了。返工改成35度加振动器，再没堵过。

常见问题

不锈钢冲孔模具一般能用多少模次？

看冲头材料和间隙配合。DC53冲头冲1毫米304，刃磨间隔大概五到八万模次；ASP23能到十二万以上；YG15细孔冲头三十万起步。前提是间隙和润滑都做对，参数不对再好的料也是三天崩给你看。

0.5毫米薄的不锈钢板冲孔，间隙还要按10%取吗？

薄板要收紧一点。0.5毫米按10%取，单边才0.025毫米，加工和装配误差很容易把它吃掉，实际冲出来间隙飘忽。我建议0.5毫米以下的取8%左右，同时凹模刃口做个0.5-1毫米的直刃带再放锥度，断面和寿命都稳。太薄的不如考虑蚀刻或者激光打孔，冲孔模反而不划算。

冲完孔发现整块板翘起来，是模具的问题吗？

多数是孔群内应力没释放，板被"掏空"后必然回弹变形，不锈钢尤其明显。治本靠排样：分步冲孔、留工艺载体、孔群分区跳冲。治标就加校平工序，两道辊压或者校平模压一遍。孔距压得很密的单，报价时就要把校平成本算进去，别等到交货才发现平面度不过关。

316和304冲孔，模具可以共用吗？

间隙不共用。316比304更黏更韧，同一套模冲316，粘模和毛刺都会变差，间隙得往小收一点，润滑也要再加强。冲头材料倒是通用，ASP23冲316没问题。如果两种料要切换着冲，建议做两套凹模镶件，冲头共用，换装半小时，比共用一套硬扛划算。

写到这里说点个人偏好：这行干久了，我现在接不锈钢冲孔的单，第一件事不是报价，是拿计算器按孔径板厚比，比例不达标的先劝客户改图。改不了的，冲头直接按最高配走，YG15也就YG15了——模具费贵出来的那部分，客户在生产里两个月就赚回来了。模具这东西，省在刀刃上的钱最后都加倍还回去了。
