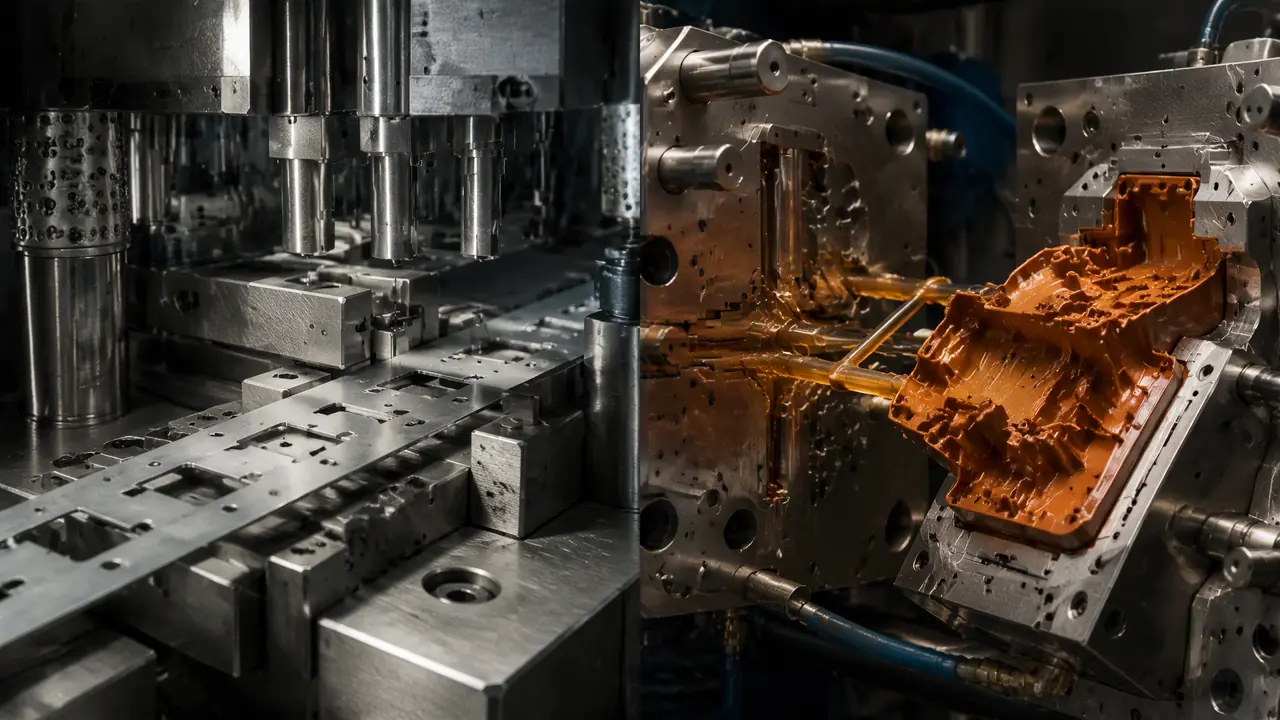

五金模具设计跟塑胶模差在哪？排样间隙和力学账一次算明白
直接给结果：五金模具设计拼的不是画图好看，是算账。排样定材料利用率，间隙定毛刺和刃口寿命，冲裁力定吨位和凹模强度，这三笔账算不平，图画得再漂亮到了车间照样返工。这篇拿我转行做铰链级进模两年的账本，把两个工种的差异和计算门道一次讲清。
上个月一个做塑胶模的老同事半夜打来电话，说他接了张五金支架的单，照注塑那套思路画了半个月图，车间钳工看完直摇头：料带怎么排、间隙放多少、冲床选多大吨位，一问三不知。这就是五金模具设计和塑胶模设计的分水岭，一个是把塑料挤进型腔里等它冷透，一个是抡起冲床把钢料一口气打出来，思路从根上就是两回事。我的判断很直接：图纸只是结果，账算平了图自然对。
我自己在塑胶模干了六年，两年前转做五金，头一副级进模就栽在回弹上，白白报废两卷料，光钢料就搭进去四千多块。所以这篇不讲教科书，只讲我账本上记过的数。
五金模和塑胶模，图纸语言完全对不上
五金模设计算的是料带怎么走、材料怎么省，塑胶模算的是塑料怎么填满、怎么冷却，两边的图纸结构、设计重心和验模标准是两套体系。
塑胶模一副模，主角是型腔和型芯，塑料注进去保压冷却，几十秒出一个件，设计师头疼的是缩水、困气、熔接痕。五金模没有型腔这个词，一个产品拆成落料、冲孔、折弯、成型好几步，每一步占一个工位，材料是连续的料带，冲床一响一个动作，一秒能出三五个件。
还有个要命的差别：塑胶要放缩水率，PP放1.6%，ABS放0.5%，画图前先乘系数。钢板不缩，可它会弹，折弯到90度，松手回弹1到3度，这个度数塑胶模设计师一辈子都不用碰。两边列个表看得更清楚。
| 对比项 | 五金模（冲压） | 塑胶模（注塑） |
|---|---|---|
| 成型节奏 | 冲床瞬间冲压，一秒出三五件 | 注塑保压冷却，几十秒一件 |
| 核心图纸 | 排样图，料带怎么走 | 装配图加型腔排位 |
| 最头疼的 | 回弹、毛刺、崩刃 | 缩水、困气、熔接痕 |
| 材料账 | 料带利用率定生死 | 单件克重定成本 |
| 交期参考 | 简单级进模20到35天 | 中等注塑模45到60天 |
老实讲，我转行头一个月最大的不适应就是：塑胶模画完型腔等试模，五金模画完排样还得自己算力、算间隙、算弹簧行程，脑子要一直转。
排样是五金模设计的命，抠一个点就是真金白银
排样决定一套模的成本底线，材料费占冲压件成本的六到七成，利用率每提高一个点，大批量订单一年省下的钢料钱，够把设计费再付一遍。
拿我去年做的那副铰链级进模说事。五个工位：冲导正孔、落外形、冲腰孔、折弯、切断分离。客户最初的排样方案料宽42毫米，单排走料，利用率只有71%。我把排样改成双排交错，料宽压到38.5毫米，利用率提到79%。客户一个月下30万件，一卷料一米省3.5毫米，一年算下来省的钢料钱，比这副模的设计费还多。
搭边怎么留也有讲究，一般留料厚的1到1.5倍。0.5毫米厚的SPCC料，搭边留0.8毫米就够，再贪小料带容易翻、带料跳废料，得不偿失。这个数我吃过亏，0.6毫米的搭边冲了两万模次，料带歪了三次，修模的钱早超过省下的料钱。想看更多排样实战细节，可以翻翻这篇铰链支架端子的五金冲压模具量产实录，里面对刀口选材讲得比我细。
冲裁力和间隙，出图前先算这三笔
冲裁力等于冲裁周长乘料厚乘抗剪强度，单边间隙取料厚的5%上下，硬料放宽到8%，这两个数算错，轻则毛刺超差，重则崩刃涨模。
公式很土：F等于L乘t乘τ。周长200毫米、料厚0.5毫米的SPCC落料，抗剪强度按300兆帕取，冲裁力就是30000牛，约3吨。选冲床别抠着选，乘1.3的安全系数，再加10%到20%的卸料力，最后落在5吨机床上才踏实。
间隙是另一个玄学重灾区。教科书给范围，现场靠摸，我把它记成一张小表贴在工位上。
| 料厚（毫米） | 单边间隙（软钢） | 现场土办法 |
|---|---|---|
| 0.3 | 0.015到0.03 | 半根头发丝，靠配作 |
| 0.5 | 0.03到0.04 | 卡尺都量不准，塞尺伺候 |
| 1.0 | 0.05到0.08 | 硬料取上限 |
| 2.0 | 0.10到0.16 | 先试小间隙再修大 |
老师傅判间隙对不对有个土办法：看毛刺。毛刺高过0.05毫米还发亮，间隙大了；断面二次光亮带超过三分之一，间隙小了，刃口撑不了几万模次就崩。冲裁力的系统算法，延伸阅读里有篇入门文讲得比这细。
对了，说到力学还有一条别漏：细凸模防失稳。冲孔直径小于2倍料厚时，凸模自由长度别超过直径的8到10倍，超了就要加保护套，不然冲头一弯，整套模跟着遭殃。
转行做五金设计，这三个坑我替你踩完了
转行最大的坑是拿塑胶思维套五金件，第二是只会软件不会算力，第三是不下车间，五金模设计离开试模现场等于没学。
头一个坑是回弹。我第一副折弯模老老实实按90度画，试出来88度，工件翘头，卡爪卡不进去，两卷料报废才发现要先做2度补偿。塑胶模的缩水思维在这里不但没用，还帮倒忙，钢板不缩只弹。
第二个坑是只会软件。培训班出来的年轻人UG玩得飞起，一问冲裁力怎么算、τ取多少就哑火。我的体会是五金设计里软件只占三成，剩下七成是材料力学和现场经验。要补软件这块，ug五金模具设计这篇讲了冲压模模块的学习路径，照着走少绕路。
第三个坑是不下车间。塑胶模试模常在客户注塑厂，五金模试模就在自家冲床上，T1必须盯全程。送料步距差0.1毫米，料带进不到导正孔，整条料卡死在模里，拆一次模半天就没了。这行的门道是：图纸上省的每一分钟，车间都会连本带利讨回来。
那位老同事后来把图发我看，我就回了一句话：先把料带画出来，间隙表抄走，冲床按6吨往上选。照着改完，他那副模T1一次就过了，上礼拜请我吃了顿烧烤。五金模具设计说难真不难，难就难在肯把三笔账算在出图之前。
常见问题
学五金模具设计要多久才能独立出图？
有塑胶模底子的，脱产学两三个月，跟着做两副落料折弯模就能接简单单子。零基础自学至少一年半，卡点通常不在软件，在材料和力学那些账。
0.1毫米的薄料能做冲压吗？
能，但属于薄料精密冲裁，单边间隙要压到0.005毫米级别，得靠慢走丝配作，模架精度也要跟上一档，报价至少翻倍，小厂别轻易接。
级进模和单工程模怎么选？
月产量上万件、工序三道以上的选级进模，效率高但贵；月产几千件的试销品用单工程模，一副模加几个人工，灵活便宜，试错成本低。
五金模设计和塑胶模设计工资差多少？
差不多，长三角两边都在六千到一万二这个带。能独立带级进模项目的五金设计师，一万五往上不难，反而比塑胶模的好谈价。
