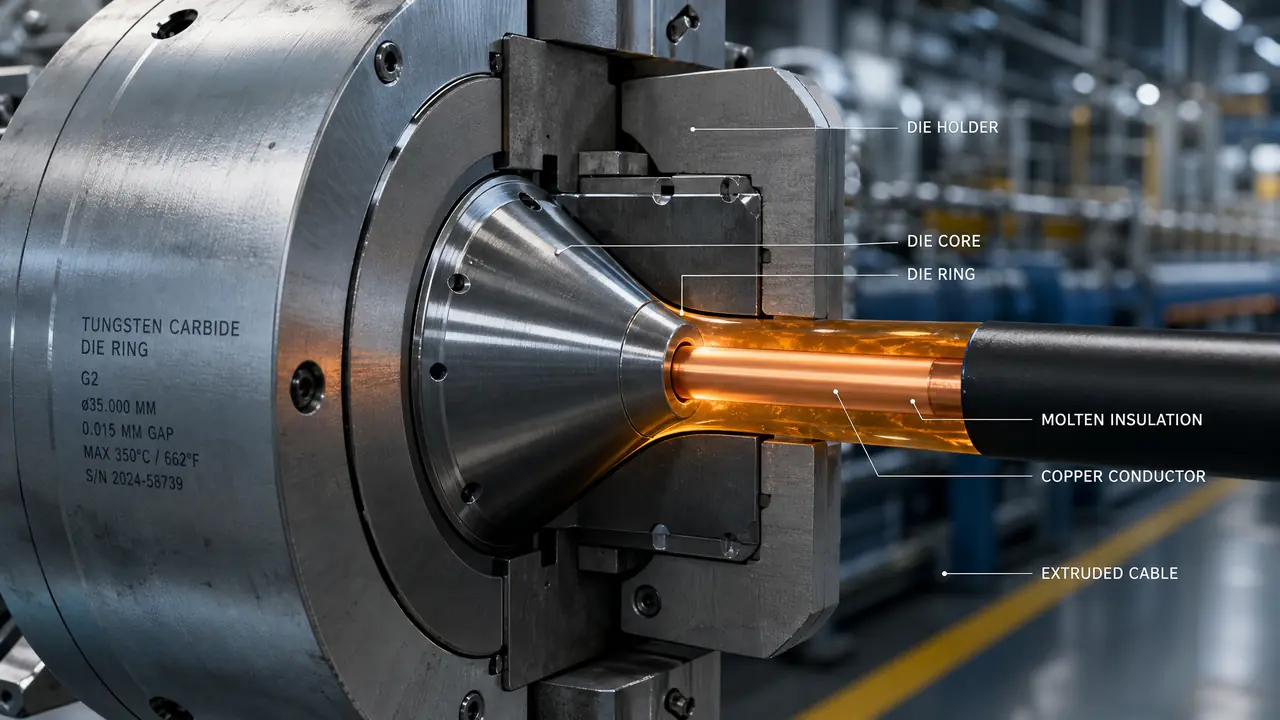

电线电缆模具怎么配？模芯模套的间隙

上个月厂里来了个做橡套线的老客户，抱着一副模来修，说绝缘层忽厚忽薄，挤出来跟竹节似的。拆下来一量，问题不在温度也不在螺杆，是模芯和模套的间隙配错了将近一倍。电线电缆模具看着就是两个带锥孔的铁疙瘩，配得准不准，直接决定这盘线能不能出厂。

从注塑模转过来的师傅最容易栽在这。注塑拼的是型腔精度，线缆挤模拼的是流道配合。模芯管内径，模套管外径，中间那段间隙加上嘴距，才是真正的灵魂。嘴距指模芯嘴端到模套承线区起点的距离，短了压力大，长了存死料，这个后面细说。

先分清挤法：挤压式和挤管式的间隙是两码事

挤压式是熔料把导体包实，间隙要小要紧；挤管式是管坯先行，靠拉伸比把料拉薄，两种挤法的间隙算法不能混着用。混用轻则表面发毛，重则整卷线报废。

挤压式里模芯嘴几乎伸进模套承线区，熔料在高压下直接包导体，间隙留小一点，致密度高，表面也亮。挤管式不一样，料先过模芯管成一根管坯，再被拉伸贴合到线芯上，模芯内孔要比导体外径大出一段，靠拉伸比补回来。我们挤七十平方铜芯的交联绝缘，用的就是挤管式，模芯管内径比导体放大了零点八毫米，拉伸比算出来一点九左右，出线才稳。当时也试过挤压式，直接堵料，十分钟不到就得拆机。

一句话，先定挤法，再谈间隙。顺序反了，后面全白忙。

间隙怎么定？拉伸比倒推，再留嘴距微调

间隙没有万能表，先按拉伸比倒推：PVC类取1.2到1.8，PE和交联料取1.8到2.5，嘴距留1毫米上下，上机后再微调。料性变了，数字就得跟着变。

拉伸比听起来玄，其实就是模口处料流截面积除以成品截面积。举个我们车间的实账：那批交联绝缘的成品外径要求十点二毫米，模套出口内径定十二点四，面积比一算约一点五，挤软PVC护套正合适。要是挤PE，这个数就偏小了，得出线发紧、机头压力飙高，这时候把模套放大零点几毫米，压力表立刻回落。

嘴距是我交学费最多的地方。有次挤九十度阻燃护套，嘴距留了两毫米，死料在里面烤着，线面起一串疙瘩。收短到一点二毫米，机身温度压到一百六十五度左右，疙瘩消失了，那批线一次过检。我的习惯是：新料种先按经验取嘴距，上机半小时内盯着表面调，调顺了马上记在本子上。

还有个容易被忽略的点：模芯内孔的表面粗糙度。内孔Ra要压到零点四微米以下，壁一挂料，线就发毛，绝缘火花击穿率跟着涨。内孔抛到这个等级有专门的讲究，我们一般参照模具镜面抛光从A1到A3级的工艺标准来验收，油石过一遍再上膏，手感顺滑才算过关。

出线速度也掺一脚。同一副模，线速从每分钟六十米提到一百米，熔料在模口的剪切热明显上来，我们实测过模口温度涨了八度上下，间隙就得相应放大一点，不然表面起皮。所以老师傅配模从来不只看一副模，一定连着线速和料温一起记，三样凑齐才叫配完。

材质和加工：模套舍得花钱，模芯讲究磨工

模套优先硬质合金，承线区耐磨能用两三年；模芯常用不锈钢淬火后磨削，内孔精度和表面决定出线质量。开班次多的厂，这笔账要算总账。

价格摆在这里：四十五号钢淬火的模套，一副三百到五百块上下，挤个三四个月承线区就磨出沟，线径开始飘；硬质合金的模套两千到四千块左右，两班倒用两年，出线还是光面。一天开八小时以上的产线，钨钢那副摊到每个月反而更省。量小的散户，钢模完全够用，别听人忽悠。

加工路子也不一样。模套内孔靠线切割粗割再磨，模芯内孔小而深，得靠磨削加手工抛光。我们核对过，模套内孔有零点零一毫米的椭圆度，成品线径波动就能看出来了，所以精加工这道坎没人敢省。想了解这几道工艺各自能到什么精度，可以看这篇车铣磨放电线割五大模具加工方式对比，里面的磨削精度表跟我实际测的出入不大。

回到开头那盘竹节线：换了硬质合金模套，嘴距收短，间隙按拉伸比重算，一次试模就顺了。配模这事没有玄学，挤法定了算拉伸比，上机了盯温度和嘴距，剩下的就是记录和积累。下次模芯模套发到车间，先别急着装，卡尺量一遍间隙再上机，比翻十遍手册都管用。

常见问题

模芯模套一副多少钱，贵的和便宜的差在哪？

普通淬火钢的一副两三百，硬质合金的两三千往上。差价主要在承线区寿命，量小用钢模划算，一天开两班就上钨钢，按月摊反而便宜。

挤出来偏芯，先查什么？

别急着动间隙。先看模芯模套的同心定位有没有松动，再查放线张力稳不稳，最后才轮到模具本身。八成的偏芯出在装配和放线环节。

新模第一次上机，间隙要不要放大一点？

我的习惯是不放大。把机身温度放低五到十度，嘴距收短些，先慢速出线看表面。间隙一放大，拉伸比全变了，等于重新配一副模。

模芯内孔拉毛了还能修吗？

轻微拉毛可以重新磨削抛光，修两三次没问题。伤到承线区出了沟就直接换，修过的内孔更容易挂料，省下的钱不够赔那盘线。
