拉深模具为什么起皱？压边与间隙的账

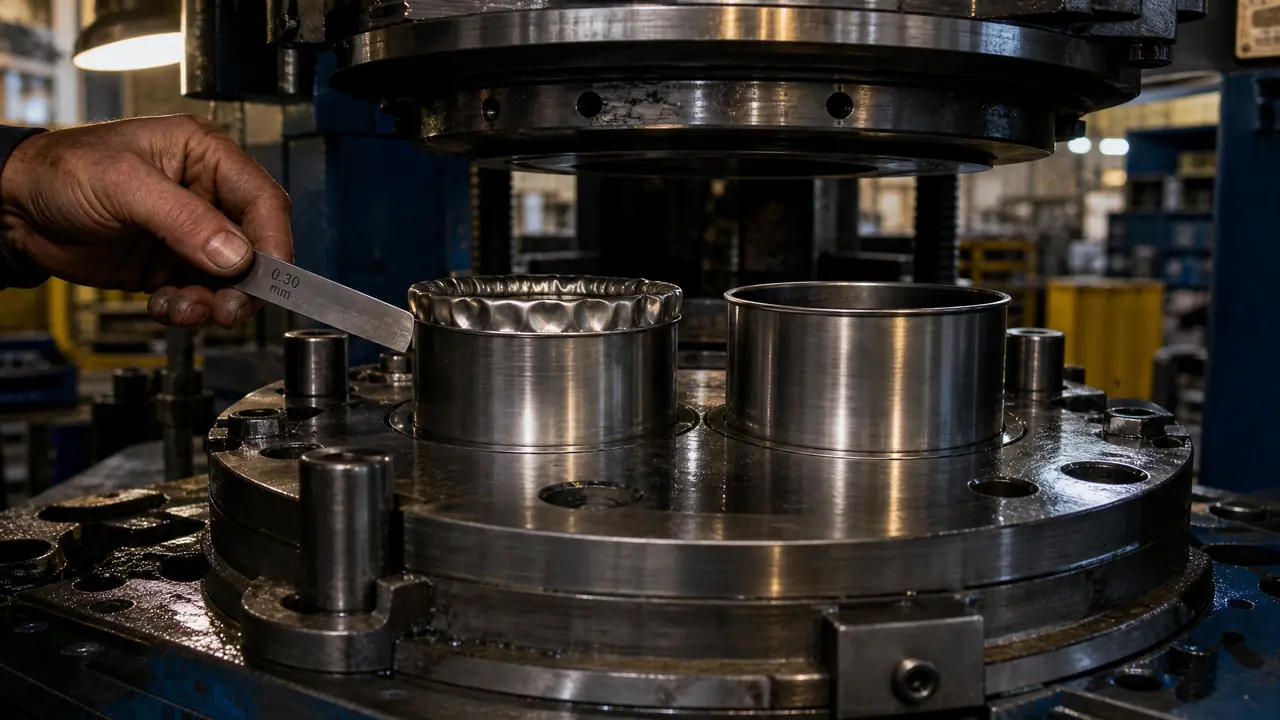

拉深模具调到深夜还在起皱，这种经历你肯定见过。上个月我去一家做不锈钢水槽的厂里救火，一副模试了四天，料烧了三十多张，皱还是从口部一圈一圈往外冒。老板咬定是板料批次不行，我蹲下来摸了摸压边圈和凹模口，心里基本有数了：这账多半记在压边力和间隙头上，跟料没多大关系。

先补一句背景。拉深的本质，是凸模把一块平板料硬拽进凹模，外圈材料一边往里走，一边在圆周方向互相挤，挤到没地方去，就拱起来。拱起来就是皱。所以皱不是玄学，是材料受力的账，账算平了，皱自己就下去。

皱从哪来：切向受压是根子

起皱的根子在切向压应力：外缘材料往内收，圆周方向被挤，薄料撑不住就拱起失稳。料越薄、拉得越深、坯料相对越大，越容易皱。所以判断先看位置。外缘一圈皱，多半是压边力不够或者压边面贴合不良；口部和侧壁上段起皱，间隙偏大的嫌疑最大；要是板料中间鼓包，那得查拉深筋和流动阻力。位置不同，药方完全不同，别一皱就换料。

薄料为什么更惨？抗失稳能力大致跟厚度的三次方挂钩，0.5毫米的料和1毫米的料，同样条件下皱的倾向差着量级。我们车间最怕接0.4毫米以下薄板的大拉深件，压边松一点就皱，紧一点就裂，全靠拉深筋来回找补。

皱还有内外之分。外皱出在法兰外缘，压边就能治；内皱长在悬空段，比如筒形件转角往上的那截空区，压边圈够不着，得上拉深筋或者防皱挡板。我见过有人对着外皱拼命加压边力，其实皱长在内侧，白费一晚上劲。先分清内外，再动手。

要不要压边圈，行业里常用相对厚度粗判：料厚除以坯料直径再乘一百，数值在2以上、拉得又不深的，老师傅敢直接拉；薄到1以下，压边圈省不掉。这条线是教科书和现场对出来的经验值，落到每一副模还得试。

压边力这笔账，别拍脑袋定

压边力按接触面积乘单位压边力估：低碳钢每平方毫米取2到3牛，不锈钢取3到4牛，先取下限试模再往上加。举个例子，坯料直径100毫米拉成60毫米的筒，压边圈真正压住的环带面积大概5000平方毫米，低碳钢单位压边力取2.5，压边力就是12千牛上下。要是换成不锈钢，单位压边力取3.5，同一个件压边力就得17千牛往上，这也是不锈钢拉深模的压边缸普遍配得更大的原因。首次拉深系数别贪，低碳钢取0.55到0.6比较稳，不锈钢再保守一点，一道拉不到位就分两道，硬拉只会两头翻车。

这里有个反直觉的地方：压边力不是越大越好。压太紧，材料流不进来，筒底圆角先裂；压太松，皱纹马上回来。正确的试模动作是从小往大加，皱一消就停手，把这个数记进工艺卡，下次直接用。

水槽那副模就是现成例子。SUS304，料厚1.0毫米，坯料直径560，500吨油压机带液压垫。头一天压边力给到32吨，口部起皱；咬牙加到42吨，皱没了，底部圆角却裂了。最后我们没再拧压边力，反手在压边圈上加了三条拉深筋，把外围流动阻力重新分配，压边力回落到36吨，连试六模稳定。压边和筋是搭着用的，单拧一个旋钮解决不了所有账。

间隙这笔账，比压边更容易算错

普通拉深单边间隙取料厚的1.0到1.05倍；间隙偏大，口部和侧壁上段起皱、筒壁不直，偏小则拉毛发裂。拿0.8毫米的SPCC来说，我习惯放0.82到0.84的单边间隙，试模稳了再按口部尺寸微调。间隙小了材料变薄加剧，侧壁发亮拉毛，严重的直接拉断。间隙不均更隐蔽，一边贴死一边松，出件就是单边皱加椭圆口，不少人还以为是压边圈不平，白调两天。

多道拉深还得再记一笔：再拉深时材料已经加工硬化，回弹比首道大，间隙普遍要放宽一点。行业里常见的做法是首道取1.0到1.05倍料厚，末道看产品公差收到1.0倍附近。想把拉伸这套工艺的底细挖得更深，这篇拉伸模具的结构详解把凸模、凹模、压边三件套的关系讲得比我细，值得存着对账。

压边圈和凹模面的平行度也在这本账里。我们碰到过一副模，间隙明明放够了还是单边起皱，拆下来一量，压边圈底面平面度差了0.15毫米，磨平之后皱当场消失。账要一笔一笔对，漏一笔就白烧料。

回到开头水槽那副模。老板后来问我，为什么原厂给的参数表不管用。我说参数没错，错的是它没写前提：那是平压边面、均匀间隙、固定料厚下的起点，不是终点。压边管外缘的皱，间隙管口部的皱，两笔账分开对，再配拉深筋微调，多数起皱在试模阶段就能摁下去。你下次调模，先看皱的位置，再动压边力，最后才动间隙和筋。

常见问题

拉深起皱和开裂能同时出现吗？

能，而且经常一起出现。压边力加过了头，外缘的皱压住了，筒底圆角却开始裂，说明流动阻力分配失衡。这时候别死磕压边力，优先动拉深筋或者凹模圆角。

加拉深筋比加压边力更好用吗？

各有分工。外缘整体皱，压边力见效快；局部皱或者大面积薄板件，拉深筋能精准卡住局部流动。水槽那种大平面件，筋的作用压边力替代不了。

间隙放大一点是不是就不容易裂？

短期能缓解拉毛和破裂，但口部起皱和筒壁不直会跟着来，口部尺寸也会漂。间隙跟压边力要一起调，单放间隙只是把问题从一处挪到另一处。

不锈钢拉深比低碳钢难在哪？

加工硬化快，一道拉不了太深，得多分一道或者安排中间退火；导热差，拉深发热大，润滑跟不上就粘模拉伤。压边力取值也要比低碳钢高一档。
