五金连续模具怎么排步？端子级的跳步

五金连续模具怎么排步，这事说穿了就是给料带排座位。但很多新人一上来就急着画工位，折弯方向还没定，笔先落下去了，结果整套模重开。我的经验是先算数再画图：节距多少、料多宽、拿哪个面当基准，这三个数不定死，画得再快都是白画。

端子模比普通五金件更挑。冲端子的料带多半是0.2到0.3毫米厚的磷青铜或黄铜，料又薄又软，跳步稍有晃动，第一件产品和第一万件的折弯角度能差出两度上下。我接过一套USB端子模，八个工位排下来留了两个空位，当时客户还嫌浪费，试模三次之后他不吭声了——空位就是留给修模的，这事后面细说。

排步之前，先把这三个数定死

排步前必须先定载带送进节距、料带宽度和折弯基准面，这三个数任何一个要改，整套工位全部跟着重排。节距不是拍脑袋定的，它等于产品展开后沿送料方向的总长加搭边。举例讲，节距2.0毫米的端子，料带上相邻两件产品的中心距就是2.0毫米；料厚0.2毫米的话，两件之间留0.8到1.0毫米搭边比较稳，太窄了搭边容易拉变形，导正孔跟着跑位。

料宽要把两边的载体算进去。0.2毫米厚的磷青铜料，两边载体各留1.5到2.5毫米，留宽了费料，留窄了料带容易蛇形，送几跳就歪。基准面这块是老规矩：折弯尺寸从哪个面起算，排步就拿哪个面定位，中途千万别换。基准一换，前面冲的孔全作废，这是拿真金白银换来的教训。

还有个容易漏的数：轧制方向。折弯线要是跟铜料的轧制方向平行，折弯外侧容易开裂，0.2毫米的薄料尤其明显。所以排步的时候就得看清楚折弯线在料带上是横是竖，必要时把产品在料带上转个角度再排。这一步在纸上做只要五分钟，模子开了之后再发现，就什么都晚了。

端子模的工位顺序，老师傅基本是排死的

端子模工位顺序基本是死的：先冲导正孔和压毛刺，再分刀冲外形，折弯成形放后段，切断分离永远放最后。导正孔必须在第一工位，因为后面每一跳都靠它纠偏。压毛刺、打凸点这类小成形紧跟其后，赶在料带还没冲得七零八落之前做完，成形才压得实。

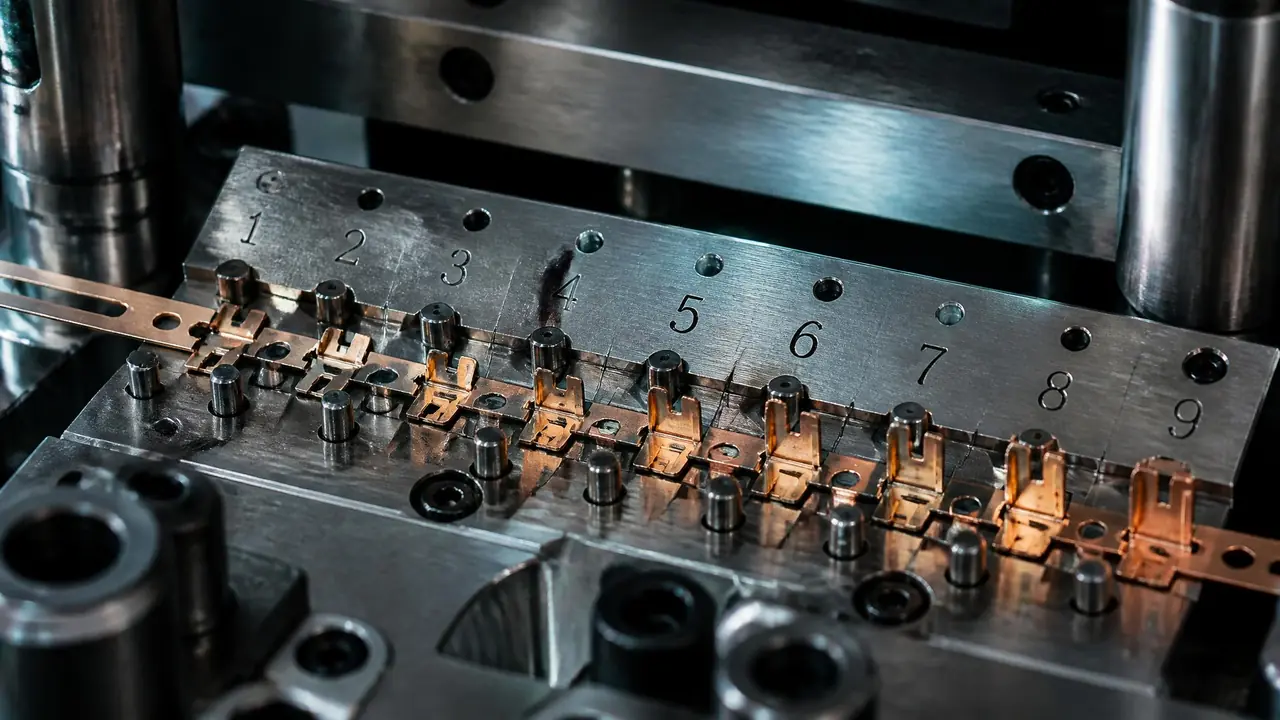

冲外形讲究分刀。一刀把端子外形全冲出来，废料容易翻起来带坏刃口，老师傅宁可用三到四刀接力，每刀只啃一部分。折弯往哪边折也有讲究，向上折和向下折决定了抬料板怎么设计，我习惯把折弯安排在整条料带的后三分之一，前面冲切的应力释放得差不多了，折出来的角度才稳。给你看一张典型的排布：

这套顺序你别嫌它死板，我见过的端子模十套里有九套这么排。真要变，也只变分刀的刀数和折弯的位置，头尾两个工位动不得。

为什么老师傅排端子模总留空位？

跳步累计误差要压在0.02毫米以内，靠的就是多留空工位，再每隔五六个工位放一组导正销纠偏。九个工位的模具要是排得满满当当，试模时发现第三工位回弹大了要加整形，你往哪加？没地方加，只能整套重开。留了空位，随时插一个整形工位进去，几天的事。

导正销的密度也有说法。我的做法是每隔五到六个工位放一组，料带送进一百多毫米之后误差就开始叠，中途不纠一次，到折弯工位已经差出零点零几毫米。说个我实测过的数：同一套端子模，导正销从两组加到三组之后，跳步累计误差从0.04毫米左右降到0.02毫米以内，端子折弯尺寸的稳定性肉眼可见地好了，抽检两百件几乎没散差。

排步只是模具制造里的一环，想把冲裁放进整条工序链里看的，可以读这篇模具制造全流程的文章，从钢板到成品的十二道工序都捋了一遍。

绕回开头那句话：先算数，再画图。节距、料宽、基准三个数定死，工位按老顺序排，空位大方地留，导正销勤快地放。端子模的精度是排步排出来的，不是试模试出来的，试模只是替你的排步图收尾。这套思路放在接插件、屏蔽罩上一样管用。下次拿到端子图，先别急着开软件，拿铅笔在纸上把料带走一遍，一大半问题在纸上就暴露了。

常见问题

连续模排步一般要留几个空位？

看产品复杂度。纯冲裁件可以一个不留，端子模这种折弯多的，我建议留两到三个，位置放在折弯区前后。试模时修回弹、加整形全靠它们，别心疼那点料。

端子模凸模用什么材料好？

批量大的端子模，凸模常用SKD11或者粉末高速钢，刃口做镀钛处理。磷青铜料软，粘料比崩刃更烦人，镀钛层能明显减粘，我的经验是寿命能多出三四成。

跳步误差和送料误差是一回事吗？

不是。送料误差是某一跳送偏了多少，导正销能拉回来；跳步误差是逐工位累积下来的总偏差，累积大了神仙也难救。所以导正销密度不能省，空位也要留够。

排步图画完就能下单开料吗？

别急。先拿样品按工位顺序手工折一遍，或者跑一遍成形仿真，确认每个工位的成形量没问题再下单。这一步顶多半天，能省你半个月的返工。
