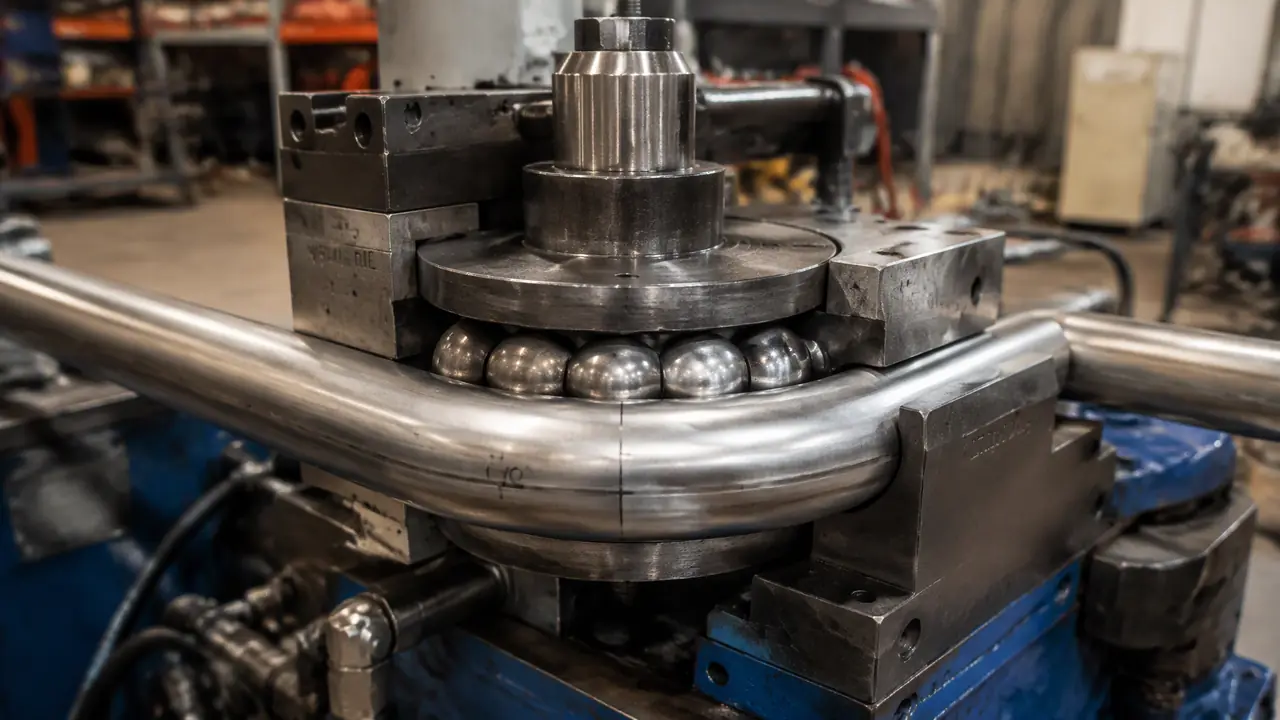

弯管模具怎么配？弯芯半径与回弹补偿的实操

弯管模具装上机床就等于万事大吉？我们车间上个月弯一批38×2的304不锈钢管，第三根就起了内皱，管子拆下来一看，芯棒球头压根没伸到位。提前量补了1.5毫米，同样的参数一路弯到两百根，一根废品没出。这种事你肯定也碰过。

所以这一篇不聊虚的，就讲两件事：弯芯半径怎么取，回弹补偿怎么给。都是弯坏了十几根管子换来的教训，照着核对一遍，能帮你省下不少试错成本。

弯管模具五大件，先弄清谁管什么

芯棒管内壁的皱和塌陷，防皱模压外侧波纹，夹模咬住管子防打滑，压模顶住弯制反力，配合差一点皱和椭圆就全来了。很多人一弯皱就怪机床精度不行，实际上大部分毛病出在模具配合上。芯棒的位置尤其要命，球头必须伸过弯曲切点一点点，行业里叫提前量。给少了，内壁失支撑直接起皱；给多了，管子外壁被撑得发白发裂。

夹模是最容易被忽视的一件。它的齿纹磨平之后，弯制瞬间管子会在夹持段打滑，表面拉出一道道亮痕，角度还不稳。我们那套老夹模用到齿高只剩0.3毫米左右就果断换了新的，别舍不得。磨损不严重的防皱模和夹模，现在可以走激光焊补再修一刀齿形，变形比传统氩焊小得多，具体差别可以看这篇模具激光焊机的实测对比：模具激光焊机值不值？对比氩焊冷焊的热影响区、精度与价格实战。

还有一件小事提一嘴。芯棒和管子内壁之间全靠油膜，弯不锈钢尤其费润滑，干弯撑不过五根，内壁就会出现亮斑。别急，这个坑我踩过，一桶弯管油几十块钱，比废两根管便宜多了。

弯芯半径到底取多少？

相对弯曲半径按管径的1.5到2倍起步，管壁越薄取值越大；想弯1D的急弯，必须上多球芯棒加防皱模，没有任何取巧空间。图纸标多大半径是设计的事，模具能不能弯得出来，得先算壁厚比。壁厚比就是壁厚除以管径，0.06是条分水岭，低于它就按薄壁处理。

拿38×2的管子算，壁厚比大概0.053，属于偏薄的。这种料弯2D半径问题不大，配一个两球芯棒，提前量给1到2毫米就能压得住。可要是图纸要求1.5D甚至1D，那芯棒得换三球带节的，防皱模前端还要磨出贴合管子外壁的斜面，间隙控制在0.1毫米上下。间隙大了防不住皱，小了会啃伤管子。

防皱模和芯棒的加工精度直接影响这层配合。我们厂里的防皱模型面走线切割再上磨床修光，芯棒球头单独磨削抛到0.4以下，粗糙度不行的话油膜挂不住。各类加工方式适合干哪种活，这篇对比写得更细：模具加工有哪些方式？车铣磨放电线割五大工艺对比。

有一个反常识的点。别以为芯棒球头越多越好。球头多了柔性大，弯薄壁确实稳，但弯厚壁管时反而容易在切点附近堆积材料，把管子顶出鼓包。壁厚比0.1以上的厚壁管，单球芯棒有时比三球的还顺。这话听着拧巴，试过就明白了。

回弹补偿怎么给，才不用试到天黑

碳钢90度弯一般补2到3度，304不锈钢要补3到5度，铝合金回弹最大能到5度以上；先按这个范围给初值，最后靠试弯三根把参数定死。回弹的本质是材料卸载后的弹性恢复，屈服强度越高、弹性模量越低，弹得越狠。

我在50型液压弯管机上量过一组数：同样是38×2的管弯90度，20号碳钢松模后回弹2度出头，304不锈钢弹到3度多，6063铝管最夸张，接近5度。同样一套模具，换材料就得重调补偿，这是弯管模具和冲模最大的区别。冲模调好参数能吃一年，弯管模换个料号就得重新摸一遍。

补偿落地的办法就两条路。要么直接把上模和模座的角度做过头，要90度成品就做93度，物理补偿，简单粗暴；要么在弯管机的程序里设补偿角，CNC机型改个数字就行。液压老机器没有补偿功能，只能在模具上想办法。慢弯比快弯回弹小，夹持力拉满也能压一点回弹，这两个旋钮别浪费。

试弯的流程建议固定下来：先按初值弯一根，量实际角度，差多少补多少，再弯两根确认稳定。角度测量用角度尺就行，不必上三坐标。三根定参，之后批量就照着跑，中途料批换了还得重新验一轮，不同炉号的材料屈服强度有波动，补偿角差个半度很常见。

回到开头那批不锈钢管。问题的根源从头到尾就没离开过那1.5毫米的提前量。弯管模具这套东西，图纸会标半径，机器会报角度，唯独芯棒伸多少、补偿给几度，得靠人在现场一毫米一毫米摸出来。下次配模，先核壁厚比定芯棒头数，再按材料给补偿初值，三根试弯定参数，这套顺序走下来，废品能压到最低。

常见问题

厚壁管可以不用芯棒直接弯吗？

壁厚比在0.1以上的厚壁管，弯2D以上半径时可以无芯弯，靠防皱模兜底就行，效率还高一些。但弯1D急弯或者薄壁管必须上芯棒，省这个钱等于省出一堆废品。

弯管模具常用什么钢材做？

夹模和压模多数用40Cr调质加齿面淬火，批量大的用Cr12MoV。芯棒球头部位受力最狠，一般上SKD11淬硬到HRC58以上，讲究点的会在球头堆焊合金。防皱模选材和芯棒差不多，工作面抛光要做足。

弯完管子外侧拉薄多少算正常？

行业普遍把拉薄率控制在10%以内，2毫米的壁弯完最薄处不低于1.8毫米左右算合格。超得太多说明半径取得太小或者润滑没到位，先检查这两处，别急着换模具。

配一套通用弯管模具大概多少钱？

38毫米以下常用规格，夹模、压模、防皱模加单球芯棒一整套，市场行情大概几千块。多球芯棒和1D急弯的定制模要过万，具体看管径和精度要求，报价前最好把管子规格和材料样品直接寄给模具厂。
