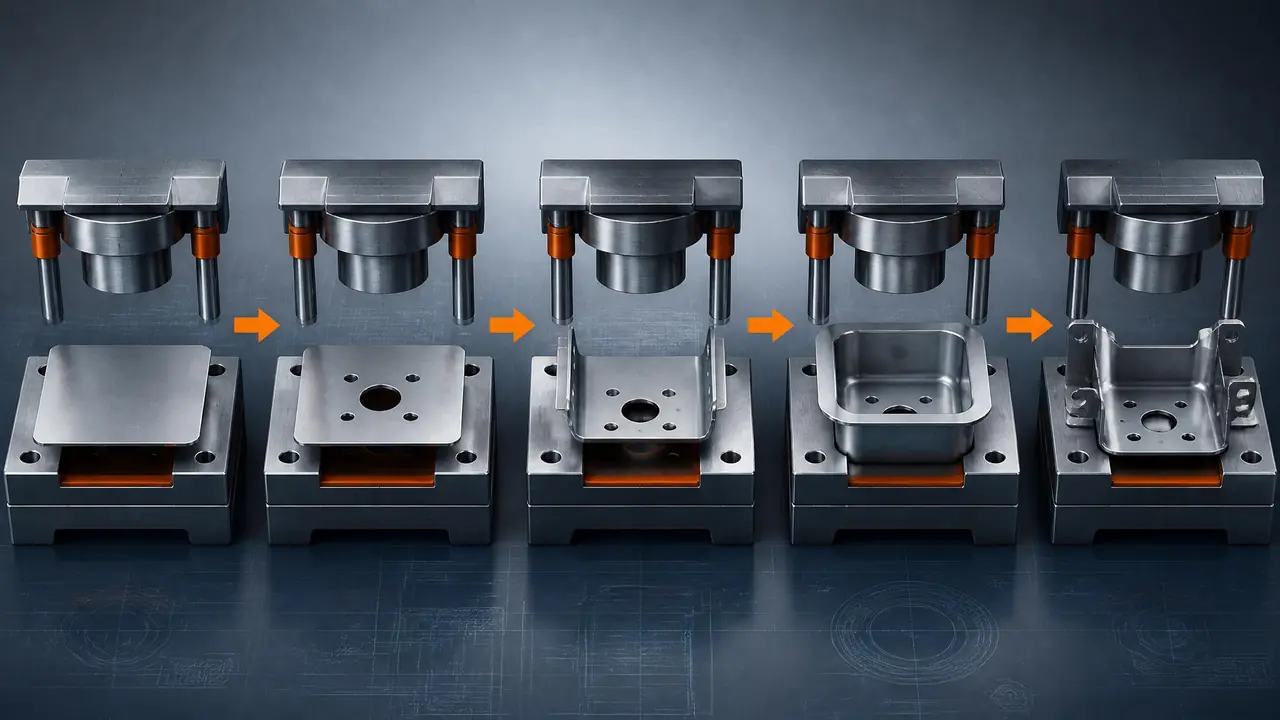

冲压工艺模具对应表：落料冲孔弯曲拉深整形各用什么模，顺序怎么排
把话放这儿：冲压工艺和模具是一序配一模的死对应，落料配落料模，冲孔配冲孔模，弯曲配弯曲模，拉深配拉深模，整形模永远站最后一班岗。排序铁律是先分离后成形、先平面后立体，孔离弯边近就得调整先后。单工序、复合、级进三种方案按产量挑，照这篇的排法走，工艺员能少改一轮排样。
上周五，一个做配电柜的老客户甩来一张支架图纸，张口就问能不能"一副模打到底"。我把图铺开看了三分钟：0.5毫米的SPCC冷轧板，外形要落料，四个腰形孔要冲，侧边一道U形弯，槽底还得整形找平。
我拿铅笔在图纸边上连箭头，把五道工序给他排了一遍。冲压工艺模具从来不是一副模干五件事，是一序配一模，顺序还不能乱。这不是我想多赚几副模的钱，是板料成形的物理规律摆在那儿：变形方式不同，模具结构就完全不同，硬塞进一副模里，哪一道都做不好。他盯着那串箭头看了半分钟，没再还价。
落料和冲孔都是剪切分离，凭什么分两副模
落料切外形、冲孔打内孔，同属刃口剪切分离，能用复合模一次冲出，但中小产量分开做两副单工序模更省钱，间隙都取料厚的5%到10%。这两道是冲压的头两站，先把该留的留下来，其余全切掉。
复合模确实香。外形内孔一次冲出，同轴度和平面度都是单工序模比不了的。但它的凸凹模是一体件，强度难做，装配精度高，一套复合模的价钱比两副单工序模贵三四成。这个支架件月产不到两万件，我给客户排的是先落料后冲孔，两副模合计四万二；换复合模六万起步，多花的钱得冲三年才摊得回来。老实讲，月产万件以下的单子上复合模，就是把客户当冤大头。
间隙是我盯得最死的一个数。0.5毫米的板，落料模单边间隙我取0.03毫米，冲孔模取0.04毫米，间隙小光亮带就长，断面质量好看，毛刺也轻。刃口料用DC53，淬硬到HRC60上下，按一天八千冲次、每月干二十五天算，六到八个月磨一次刃口。一副模修个十几次刃口不稀奇，修到刃口高度不够才报废。
弯曲拉深整形，三副模各管一段变形
弯曲模管折弯，回弹先补两三度；拉深模管把平板拉成空心体，首道拉深系数别低于0.5；整形模用0.05到0.1毫米的微量变形把尺寸锁死，永远排在最后一站。
弯曲模看着简单，全是细节。支架那道U形弯，凹模槽口宽度取板厚的8倍左右，弯曲半径不能小于料厚，不然外层直接拉裂。回弹是绕不过去的坎，SPCC我按2到3度补偿，不锈钢得留5度。我的土办法是凸模R角先故意磨过头一点，试模拿角度尺量，差一度修一度。新手总想着一次到位，结果天天泡在修模上。
拉深和折弯是两码事。折弯是料不动模具压，拉深是料在凹模里流动，流动就要压边圈伺候：压边力大了裂，小了起皱，火候全在试模时调。第一道拉深系数别低于0.5，也就是100毫米的坯料一次最多拉成50毫米的筒，想更深就加道次，中间还得退火防硬化。水槽、杯壳这类深腔件，三道拉深加一道整形是标准配置，拉深模的结构细节可以看这篇拉伸模具的拆解。
整形为什么永远排最后？因为前面每道工序都在攒误差，到整形模这里，用很小的变形量把尺寸和角度一次锁死。整形量我控制在0.05到0.1毫米，多了裂，少了白整。它就像考试结束前的最后检查，改的是小错，管的是总成绩。
工序顺序怎么排：先分离后成形，孔让着弯走
排序铁律是落料打头、冲孔和拉深居中、弯曲靠后、整形收尾。孔离弯曲线太近要先弯后冲，拉深件上的孔必须拉完再冲，不然料一流动孔位全飘。
为什么孔有时候得挪到弯曲后面？板料一弯，中性层外受拉内受压，孔要是落在变形区里，冲得再准弯完也是歪的。我的经验值：孔边到弯曲线的距离小于2.5倍料厚，就必须先弯后冲。拉深件更绝，筒底孔、侧壁孔全部拉深完再冲，毛坯一流动，什么孔位都保不住。
顺序里还藏着一个不显眼的环节：退火。不锈钢深拉到第二道之前得退一次火，把加工硬化卸掉，不然第三道必裂。客户不会提醒你这个，工艺卡上得自己写进去。我见过有厂硬拉，一连裂了三百件料，损失小两万，就为省一次外协退火的八百块。
产量大的件走级进模，把落料、冲孔、弯曲、整形的工位全排进一条料带，一个步距一个工位，冲床每分钟连打两三百次。我给一个铰链件排过八工位的级进模，步距32毫米，60吨高速冲床跑到每分钟280冲，一个人看四台机。料带怎么走、工位怎么拆，这篇连续模具的工作原理讲得比我口头说得细。
工序设计这摊活儿想系统上手，可以看这篇冲压工艺与模具设计入门，排样、冲裁力、工序设计三板斧都在里面。
单工序复合模级进模，按产量对号入座
月产两万件以下用单工序模，两万到十万件上复合模，十万件以上才轮到级进模。模具费摊到产量上算账，选型就是一道算术题，别凭感觉上高端。
| 方案 | 模具费（中小件参考） | 合适产量 | 精度表现 | 最怕什么 |
|---|---|---|---|---|
| 单工序模 | 每副1.5万到2.5万 | 月产两万件以下 | 孔位±0.05毫米 | 换模频繁，占用机时 |
| 复合模 | 5万到7万 | 月产2万到10万件 | 同轴度好，平面度漂亮 | 凸凹模一崩全崩 |
| 级进模 | 12万到20万 | 月产10万件以上 | 料带定位±0.02毫米 | 卡料一连串工位全废 |
这张表的数字是我自己报价单里的常见区间，不同地区浮动两三成都正常。我更偏向一句话：先算年产量，再谈模具方案。有客户拿着件来，月产三千也嚷嚷要级进模，说"一次到位"。我把摊销账算给他看，一副18万的模冲五年都摊不平，最后老老实实做单工序加气动夹持，换模从50分钟压到15分钟，账反而好看。
还有一句要紧的：选型别只看模具费，把机时和人工摊进去。级进模省的是人，单工序耗的是换模时间，两头的钱都要进账本再比。
回到那个配电柜支架。客户听劝，落料、冲孔、弯曲、整形四副模，合计六万八，试模一次过，现在每月稳产一万八千件。上个月他打电话来订修刃口的备件，还念叨当初嫌四副模贵。冲压这行没有魔法，一道变形配一副模，顺序排对了，模具省心，件就稳。图纸到手先拆工序，拆明白了，报价和交期才谈得拢。
常见问题
冲压模和折弯机模具是一回事吗？
不是。冲压模装在冲床上，靠滑块一次行程成形；折弯机模具配的是折弯机，一条直边一条直边地压。小件复杂件走冲压模，大件长直边用折弯机快得多，很多厂两边都有，按件分流。
一副冲压模的寿命大概多少模次？
中批量用的DC53刃口，30万到50万模次磨一次，磨十几次很常见，总寿命能到上千万模次。寿命大头不在钢，在保养：润滑、清废料、及时修毛刺，这三样做到位，模具能多干好几年。
复合模为什么比单工序模贵？
贵在凸凹模。它是外形和内孔共用的一体件，强度难保证，装配精度高，刃磨也麻烦。多花的钱换的是同轴度和平面度，薄料平面件才值这个价。
排样图和工序图有什么区别？
排样图画的是料带上各个工位怎么排布，服务级进模和送料；工序图画的是每道工序结束时的半成品形状，单工序模按它组织生产。两张图对不上，车间就会干出废品。
板厚不同，工序排法要变吗？
排法不变，参数全变。2毫米板的冲裁间隙取大值，吨位翻几倍，回弹反而比薄板小；0.2毫米的薄料冲小孔得给冲头加护套防折断。改了板厚不改工艺卡，是新手最常见的翻车点。
