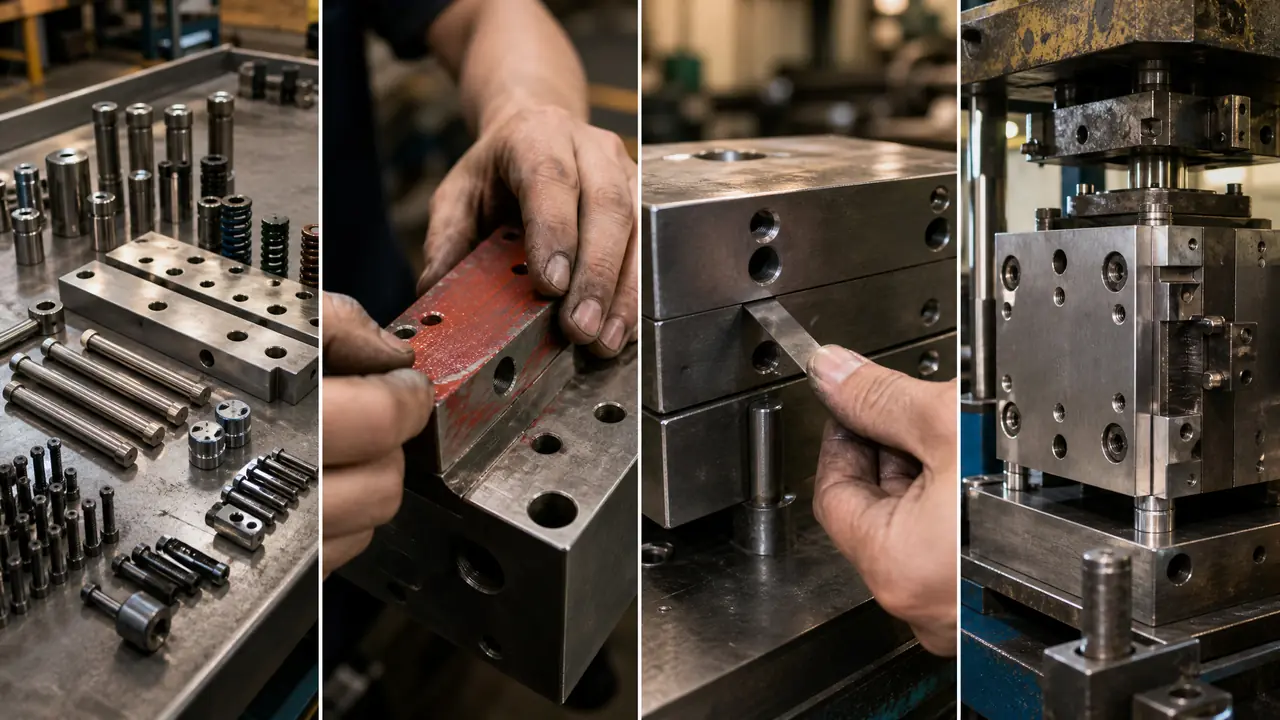

模具装配全流程拆解：从清点零件到合模试装的手上功夫
把话放这儿：模具装配是三分加工七分装，零件清点、分型面研合、合模间隙、试机空合模这四步走稳了，T1试模才可能一次过；中间任何一步糊弄，试模时都会连本带利还回来。
上个月车间里装一套做卫浴盖板的两板模，模板从CNC机上下来的那天，装配单上列了三十二种零件。我带着徒弟从下午两点点数点到五点多，就为了把模具装配的头一步走扎实。干了十四年钳工，我的判断一直没变：一套模三分靠加工，七分靠装配，图纸再漂亮，装不好照样在试模机上丢人。
这话不是吓唬人。前年隔壁厂一套空调外壳模，型腔加工公差全在图纸里，就因为分型面没研合到位，留了0.06毫米的虚位，T1试模整圈飞边，客户驻厂代表当场黑了脸。返工研合花了四天，试模费又搭进去八千多。加工费一分没省，全赔在装配上。
装配前先清点零件，把缺件错件挡在门外
装配第一步不是抡扳手，是按清单逐件清点型芯、镶件、顶针、弹簧并核对尺寸，缺一件错一件都别开工，装到一半停工返的工更多。清点这活儿枯燥，省下的都是后面的大事。
我习惯把零件按型腔、型芯、顶出、导向、水路分五堆摆开，对照BOM一样样打钩。有次清单写着六个限位块，实际只到了五个，供应商说下周补发。要是没点数，装到顶针板那一步才发现，整套模拆开等件，前后耽误一个星期。
零件点完先别急着装。防锈油要洗干净，煤油刷一遍再拿气枪吹干；刀口和型腔边上的毛刺，用油石顺着推掉。这些十分钟的小活，偷懒就是埋雷。毛刺没清的镶件压进框里，配合面压出印子，研合的时候全是坑。
分型面研合和合模间隙，塞尺说了算
分型面先抹红丹粉对研，接触点布满八成以上再合模，用0.03毫米的塞尺四面插不进才算合格，间隙大了试模必飞边，小了合模发烫。数字看着死板，比手感靠谱。
研合是装配里最见手上功夫的一步。红丹粉调机油，薄薄刷一层，上下模对研两三次，揭开看接触点。研得好的面，红丹像皮肤上出的汗，一片一片连起来；东一个点西一个点的，说明平面中间虚，还得接着磨。718H的模板好研一点，淬硬到HRC50以上的料，就得靠油石和研磨膏慢慢来，急不得。
量间隙我信塞尺，0.02到0.5一套。分型面合上后四面插一遍，0.03的片子插不进为合格。导柱导套的配合按H7/g6来，手推顺滑、没有旷量就对了。顶针和孔的单边间隙控制在0.01到0.02毫米，大了走胶出毛边，小了模温一上来就咬死。
这些线在技术要求里都有。看不全的，可以翻翻这篇模具装配技术要求有哪些？间隙、平行度与配合公差要点，写得比我细。我更偏向把要求打印出来贴在钳台上，装一步对一步，比凭记忆靠谱。
| 部位 | 装配合格线 | 超差的后果 |
|---|---|---|
| 分型面贴合 | 0.03毫米塞尺插不进 | 整圈飞边，客户拒收 |
| 导柱导套 | H7/g6间隙配合 | 合模卡滞，导向失准 |
| 顶针与孔 | 单边0.01到0.02毫米 | 大了走胶，小了咬死 |
| 滑块斜面 | 贴合九成以上 | 拉伤、漏胶 |
还有平行度。四块等高垫块垫好，百分表吸在动模板上打一圈，四角读数差超过0.02毫米就要找原因，多半是垫块底下有铁屑，或者垫块磨出了台阶。这步偷懒，模子在注塑机上受力不均，导柱单边磨，寿命直接砍半。
对了，说到滑块我自己栽过一回。五年前装一套带侧抽芯的模，斜面只研了七成，想着差不多算了。试模两小时滑块拉伤，烧焊重新研，前后多花三天。从那以后九成这条线我卡得很死。
试装机上先跑空合模，别把第一次合模留给T1
总装完先上试装机空合模三十到五十次，听声看复位，再手动顶出查顶针回位，水路打5公斤气压保压十分钟不漏，这样才敢约T1。空跑一遍，问题全露出来。
空合模听什么？听导柱进导套的声音。顺畅的是闷响，带刮擦声的，里面不是有东西就是间隙不对。合完拆开看导柱有没有拉痕，有拉痕趁早处理。顶出用手动打，顶针板要靠弹簧或复位杆干脆利落地回去，回不到位的，T1上就是顶针撞型腔，那是真烧钱。
弹簧也得看。矩形弹簧外面有色标，蓝的黄的红的代表负荷等级，压缩量一般别超过自由长的三成，压超了两次就塌，顶针板回不到位全是它惹的祸。
水路别小看。接头型号五花八门，1/4和3/8的PT牙装混了，现场对不上注塑机的运水管，试模师傅的脸当场就拉下来。装完打气压，5公斤保压十分钟，表针不掉才算密封过关。
试装发现的干涉、缺胶位，趁在自家机台上改掉。真正到了试模那一步，参数怎么给、修模怎么判，又是另一套章法，这篇模具调试调什么？试模参数与修模的判断顺序写得细，我不再展开。
那套卫浴盖板模后来怎么样了？清点半天，研合一天半，试机空合模四十次，T1试出来十几模，只调了两轮参数就过了，没修模。徒弟问我装配到底难在哪，我说不难，就难在每一步都当真。塞尺多插一次，红丹多研一遍，试模机上就少熬一个通宵。
常见问题
模具装配一般要多少天？
看模子。五十厘米以下的两板模，两三个人装三天到一周；带滑块斜顶的中型模一到两周；汽车保险杠那种大家伙，装上一个月也不稀奇。研合占掉的时间最长，差不多四成。
装配钳工和修模钳工是一回事吗？
手艺相通，侧重不同。装配讲究按要求和顺序把一套新模立起来，修模更多是在旧模上找病根，烧焊、补件、调间隙。小厂常常一个人两头干，大厂分得清清楚楚。
红丹粉研合不均匀怎么办？
先查干净，再查手法。接触面没洗净、红丹刷太厚，都会出假象。薄涂一层，对研三圈以内，接触点还是稀的，说明平面高差大，先用油石推高点，再上研磨膏收尾。
新手装模最容易犯什么错？
我带过七八个徒弟，最常见的三个：顶针装错位号、弹簧压缩超限、水路接头型号混装。装之前给每个零件做记号，装完对着清单再过一遍，能躲开大半。
