模具制造工艺路线怎么定？备料到试模的先后顺序与磨放电取舍

带徒弟这几年，我发现一个规律：新手学模具制造工艺，第一年学的是每道工序怎么干，第二年学的才是工序之间怎么排。而厂里真正值钱的是第二种人。我见过一副四十万的家电模，加工本身没出任何差错——尺寸全在公差里，光洁度也漂亮，最后合模就是溢边。拆开查了两天，问题出在工艺路线：型芯淬火排在精加工之后，炉里变形0.3毫米，之前的精铣全白干，返工磨了三天。

这就是工艺路线的意思。同样一副模具，备料、粗加工、热处理、精加工、装配备料这五段的先后顺序和余量分配，直接决定你是十二天交模还是二十天。磨和放电谁先谁后，热处理插在哪一步，这些决策没有标准答案，但有清晰的判断逻辑。今天我把这套逻辑摊开讲——不讲每道工序的细节（那两篇旧的讲得够多了），只讲先后和取舍。

先交代背景，免得有人说我纸上谈兵。我在车间干工艺排程七年，经手的模具没有一千也有八百副，从P20的日用品模到H13的压铸模都有。翻过车，翻得还挺疼。下面这些判断都是真金白银换回来的。

先把主骨架立起来：五段式工艺路线

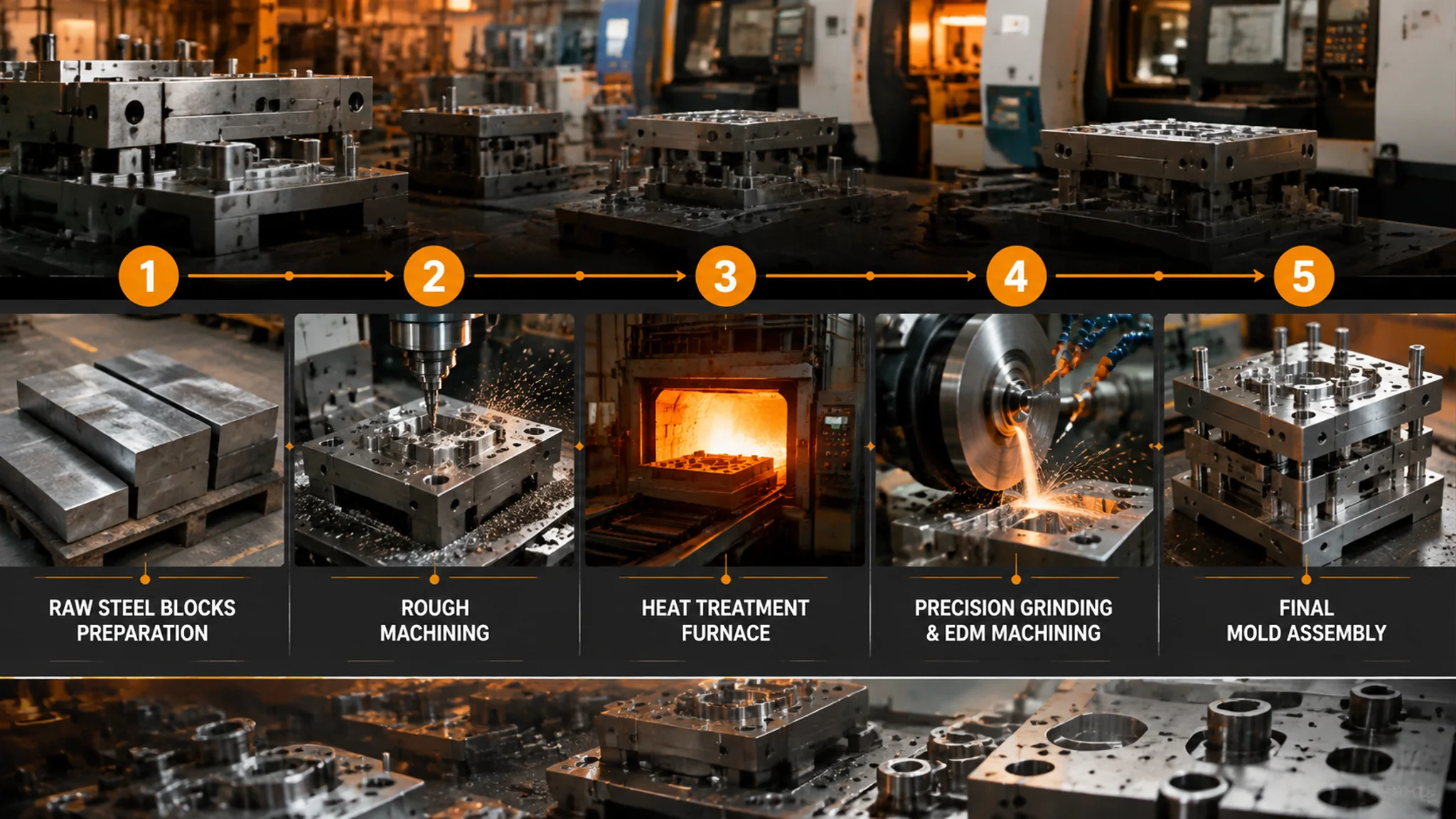

一副模具的主流工艺路线是五段：备料（选钢锯料）→粗加工（粗铣六面开粗型腔，留余量）→热处理（淬火回火或调质去应力）→精加工（磨基准、精铣、放电、线割）→装配备料（钳工修配、组装、试模）。预硬钢和淬硬钢的差别只在于热处理那段——预硬钢出厂就HRC30左右，可以砍掉淬火环节直接精加工；淬硬钢必须完整走完五段。

这五段的先后不是谁规定的，是钢材的物理性质逼出来的。淬火要加热到临界温度再快速冷却，组织转变带来体积变化，变形0.1到0.4毫米是家常便饭。所以粗加工必须放在淬火前——把百分之七八十的材料切掉，让内应力先释放一轮，进炉时工件已经接近最终形状，变形量最小。精加工必须放在淬火后——HRC50的淬硬层铣刀根本啃不动，硬铣的代价是刀具磨损翻十倍，还得担心表面烧伤裂纹。

预硬钢是另一条路子。P20、718H、2738这类钢出厂就是预硬态，买回来锯完料粗铣完，不用进热处理炉，直接上精加工。省了热处理的钱和一到两周周期，代价是硬度封顶HRC36左右，做几十万模次的日用品模、吹塑模够用，做长寿命的精密模就顶不住了。两三年前我接了一批PET瓶坯模，客户指定S136淬硬到HRC50，因为预硬钢的模腔扛不住那个注射压力。选预硬还是淬硬，本质上是在"省周期"和"保寿命"之间下注，这个赌注下错了后面全乱。钢的具体特性可以翻模具钢种类与牌号对比，这里不展开。

粗加工：宁可多留，不可少留

粗加工阶段的核心决策只有一个字：余量。我的习惯数值——淬火件粗铣后单边留0.3到0.5毫米给精加工，大件或者形状复杂、应力释放厉害的留0.5到0.8毫米；预硬钢因为没有淬火变形，0.2到0.3毫米就够。钻孔攻牙冷却水路这些不怕变形的活也全部安排在粗加工阶段做完，因为淬火后的料钻孔慢得让人绝望。

为什么宁可多留？算笔账。多留0.2毫米，精加工多磨十几二十分钟， CNC多铣半小时，损失是几十块。少留0.2毫米，热处理一变形，加工面直接没了基准，要么补焊（有炸裂风险）要么整件报废，损失几千到几万。这账小学生都会算，但现实里抠余量的人前赴后继——都是被交期逼的，总觉得少留一点精加工能快点。

粗加工还有个隐藏任务：去应力。形状复杂的精密件，粗铣完别急着进淬火炉，先安排一次去应力退火（600到650℃保温几小时炉冷），把切削应力放掉一轮。多花一天和几百块炉费，换来淬火变形量少一半，这买卖我做了七年，没亏过。有回一副718H的大件没走这步——赶交期，厂长说直接上，结果淬完平面翘了0.6毫米，磨了整整两天才救回来。多出来的一天省没省下不好说，多花出去的两天是铁打的事实。

基准面也是粗加工阶段的事。六个面铣方正、上下两大面留磨量，给后面磨基准做准备。基准这东西我啰嗦一句：所有后续尺寸都是从基准推的，基准歪0.05毫米，整副模具每个尺寸跟着歪0.05毫米。急着上机跳过磨基准的人，都是在赌，赌输的概率还不低。

热处理插在哪一步：整条路线的分水岭

热处理的位置就是模具制造工艺路线的分水岭：淬火必须卡在粗加工之后、精加工之前——粗加工切掉大部分材料让变形减小，精加工修掉淬火变形量。往后挪（精加工后淬火）等于让变形直接出现在成品上，往前挪（粗加工前淬火）等于拿HRC52的料做粗铣，刀具成本和工时都翻几倍，一般只有 hardened steel 直接拿来开粗的特定场景才这么干。

展开讲讲。淬硬钢的标准节奏是：粗铣到留0.3到0.5毫米余量→去应力退火→淬火加回火到目标硬度→精磨基准面→精加工型腔。每一步都有讲究。淬火用真空炉还是箱式炉，变形量差一个数量级——真空炉能控制在0.05毫米内，箱式炉0.1到0.2毫米起。精密模多花点钱上真空炉，这笔投入不亏，后面精磨的工时省回来的远超炉费差价。

还有一种半路出家的方案值得一提：型腔淬火、模板调质。很多注塑模的A板B板并不直接接触胶料，只有型芯型腔需要高硬度，所以常见路线是模板用预硬钢直接精加工，型芯型腔单独走淬火线，最后装配到一起。这样既保住成型件的寿命，又不用整副模具都承担热处理变形的风险。我们厂现在大半的模具都走这条混合路线，成本和风险都压得下来。

对了，回火这件事别偷工。有人为了省半天时间只回一次火，残余奥氏体没转变充分，模具放到客户那两个月，尺寸自己漂了0.03毫米，客户拿着千分尺来找我的时候，我连辩解的词都想不出来。H13压铸模两次甚至三次回火是行规，一次都别省。热处理的具体工艺参数，我之前在氮化处理怎么选那篇讲低温表面热处理时展开过一部分，需要深挖的可以去看。

精加工：什么时候上磨床，什么时候放电

磨和放电的分工一条原则讲透：磨床管"面"——基准面、分型面、配合面这些要平面度平行度的高精度区域，淬火后必上磨床，精度能做到±0.002毫米级；放电管"形"——深窄槽、内尖角、骨位加强筋这些铣刀够不着的几何特征，不管材料软硬都绕不开它。一个管平面基准，一个管立体死角，两者的地盘重叠得比想象中少。

先说磨。淬火后的第一道精加工永远是磨基准——平面磨把上下两大面磨平，磨到平行度0.005毫米以内，这道工序是后面一切的锚。然后是分型面：动定模的分型面贴合度直接决定溢边与否，我开头讲的那副合模溢边的模具，根源就是分型面平面度没磨到位（虽然直接诱因是热处理排错位置）。配合面和镶件槽也靠磨——镶件和槽的配合公差做到0.005到0.02毫米的过盈或间隙，全靠平面磨和成型磨保证。行程的极限也在这：磨床只能磨平面或回转面，型腔曲面磨不了，那是CNC和放电的地盘。

再说放电。什么时候绕不开它？三个判断条件，满足任意一个就别犹豫。一是几何够不着——槽宽小于1毫米或者深度超过刀具长径比的窄槽，最小的铣刀也有0.3毫米，还容易断，深腔里的窄筋位放电是唯一解。二是材料太硬——淬火到HRC50以上的型腔，铣刀切不动，高速铣能硬铣但刀具成本吓人，多数厂还是放电保险。三是要纹路——火花纹本身是某些产品的外观需求，蚀纹前的皮纹面也靠电火花打底。电极用紫铜还是石墨，铜电极损耗小精度高适合精放，石墨电极加工快不怕尖角损耗适合粗放和窄槽，这个我在后面FAQ里细说。电火花靠放电蚀除材料的原理和工艺细节，Wikipedia的EDM条目讲得比较系统，感兴趣可以翻翻。

顺序上有个口诀：先磨基准再放电。放电机的找正精度依赖工件有干净的基准面，淬火后直接放电，装夹找正的误差就有0.02到0.05毫米，基准磨平了再放，误差压到0.01毫米以内。我见过跳过磨基准直接放电的，型腔位置度偏了，镶件装不上，一整套镶件全跟着报废，那单光镶件就损失小两万。五大加工方式各自的能力边界，车铣磨放电线割五大工艺对比里有更系统的拆解，推荐对照着看。

线切割在路线里站在哪：贯穿两头的自由人

线切割在整条工艺路线里是最自由的一段：粗加工阶段可以割顶针孔的底孔留量，精加工阶段可以割镶件的外形和精密配合。它±0.002到0.005毫米的精度配合淬火后材料的高硬度，决定了"淬火前钻孔留量、淬火后割到位"是镶件类零件的标准节奏。安排它的时候唯一要记住的是：只能割通孔和通槽，盲孔割不了。

展开一点。慢走丝线切割的精度能做到2微米级，而且不怕材料硬度——只要导电就能割，HRC60的硬质合金照样切。所以那些淬火后没法铣没法磨的通孔类特征，全指着它。典型例子是冲压模的凹模刃口：淬火到HRC58到62之后刃口间隙0.01毫米级的均匀性，只有慢走丝能保证，这道工序也是整个冲压模工艺路线里精度要求最高的一环。

路线安排上有个实用细节：淬火前的钻孔。顶针孔、螺丝孔这些淬火后没法直接钻的孔，要在淬火前先钻出底孔（留1到2毫米的割量），淬火后再用线切割割到最终尺寸和位置度。跳过这步的后果是淬火后钻孔要么钻不动要么直接把料钻裂。我入行第二年干过这蠢事，一块SKD11的凹模板淬火前忘了钻顶针底孔，淬完HRC60，钻孔钻到怀疑人生，最后只能整块退火重淬，性能打了折扣不说，交期拖了一周。从那以后我的工艺卡上淬火前检查底孔是必勾项。

通孔之外的轮廓切割也归它管。镶件从整块料上割下来、异形水路的外轮廓、精密滑块的配合面，这些"穿过整个工件"的切割任务，CNC铣完外轮廓后热处理变形的修正，慢走丝一刀到位。中走丝便宜一半但精度掉到±0.01毫米级，要求不高的活用它能省不少钱——判断标准就一条：这个特征的公差带有没有0.01毫米以下的要求。有，慢走丝；没有，中走丝。想系统了解从粗到精整条加工链怎么衔接的，去看从粗加工到精加工的完整工序链，那里把每道工序的余量链条讲得更细。

装配备料：精加工再好，也救不了乱七八糟的装配

装配备料阶段的核心动作是"配"不是"造"：镶件配入槽位修整配合面、顶针配磨到顺畅滑动、分型面着色研配检查贴合率（红丹检查要求贴合面积80%以上）、滑块斜导柱配磨、最后合模检查。这一段纯靠钳工的手艺和耐心，占了整副模具制造工时的两到三成，也最容易在排期时被低估。

为什么装配这么吃时间？因为前面每道工序都有误差——CNC的定位误差、放电的电极损耗、热处理的微量变形，单看每个都在公差内，叠在一起就体现在装配上。钳工的工作就是把这些累积误差消化掉。着色研配是这个阶段的灵魂动作：分型面涂红丹合模再打开，高点会亮出来，刮掉再试，循环到贴合均匀。听起来原始，但到现在没有机器能替代，精密模具的分型面贴合就是这么一下一下研出来的。

配模的顺序也有讲究。我的习惯是先配导向系统（导柱导套装好保证动定模开合顺畅），再配分型面，然后配镶件和滑块，最后配顶出系统。顺序反了会很惨——先配镶件再装导柱，发现导柱孔和镶件位置打架，拆了重来。别问我怎么知道的，问就是见过隔壁组返工一整套。

试模是整条工艺路线的期末考试。T0试模（首试）大概率不完美，飞边、缺胶、顶白、拖花这些问题要在试模里暴露出来，然后修模、再试，一般要两到三轮才收敛。所以排期时一定要给试模留出修正循环的时间——只排一次试模的工艺员，要么是运气极好，要么是还没被现实教育过。数据参考一下：根据中国模具工业协会的统计，2024年国内模具行业营收超3400亿元，这个行业里试模返工吃掉的成本，普遍认为占总制造成本的一成上下，具体可以在中国模具工业协会官网查行业口径。

常见问题

预硬钢模具可以完全跳过热处理吗？

可以跳过淬火，但别跳过去应力。P20、718H出厂就是HRC30到36的预硬态，粗加工后直接精加工完全没问题，这就是预硬钢省周期的本钱。但粗铣量大的件，切削应力积在里头，精加工完放几天自己就翘了。所以我排预硬钢的路线时，粗加工和精加工之间插一次550℃左右的去应力退火，一晚上炉费几百块，买回来的是尺寸稳定，值。

淬火后还能不能上CNC铣？

能，但那是高速铣的活。HRC50以上的料普通CNC硬啃，主轴转速上不去，刀具磨损惨烈，经济性很差。高速铣（两万转以上）配涂层硬质合金刀能硬铣HRC52到54的材料，型腔面能直接铣到Ra0.8以内，还能省掉部分放电工序。国内厂这两年高速铣的普及率上来了，但深腔窄槽它照样进不去——高速铣压缩的是放电的量，替代不了放电的地盘。

电极用紫铜好还是石墨好？

我的用法是分工而不是二选一。石墨电极上手快、粗放效率高、窄筋深槽的电极不容易断，美中不足是粉尘脏、精放精度比紫铜略差，做普通结构面和粗加工电极我全用石墨。紫铜电极损耗小、放出来的面更细腻，分型面精放和镜面要求的位置用它。价格上石墨电极料贵一些，但加工速度快一倍以上，综合成本反而低。外发放电加工的话，让加工厂自己定就行，他熟哪个用哪个，效果差别不大。

模具制造工艺路线能压缩吗？

能，砍的顺序是这样：第一刀砍试模轮次（风险自负），第二刀砍去应力退火（变形风险），第三刀把粗精加工合并到预硬钢一次装夹干完（牺牲寿命要求）。最快我见过七天交模的——小件日用品模、预硬钢、高速铣直接精铣型腔、放电只做两个扣位、抛光外发。但这个节奏只适合结构简单的模具，精密模具走这条路就是给自己挖坑，试模修模的时间会把省下的全吐回去。

线切割和放电的先后顺序有讲究吗？

有。一般先割外形后放电型腔——线切割割出镶件外形和基准之后，型腔放电的位置精度才有依托。反过来先放电后割外形，放电时的找正基准悬空，位置度偏差大概率超差。只有一种情况反过来：型腔位置已经由其他加工面确定了，外形要跟着型腔走，那就先放电后割。判断的关键是"谁是基准、谁迁就谁"。

写到这说点个人偏好。工艺路线这个东西，我干了七年，越来越觉得它像下棋——每一步的合理性不取决于这一步本身，取决于它给后面几步留了什么余地。余量留足、基准磨好、热处理卡位卡准，后面磨也好放也好线割也好，都有回旋空间；反过来抠一点余量、跳一道去应力，省下的都是小钱，赔进去的是整副模具的交期。要说一条压箱底的判断：拿不准顺序的时候，想想变形发生在哪个环节，把变形放在"还有余量可修"的阶段，路线就错不到哪去。五大工艺各自怎么选、整副模具的十二道工序长什么样，之前在模具制造全流程和五大加工方式对比里写得更细，这篇讲的是把这些工序串起来的那根线。

觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
